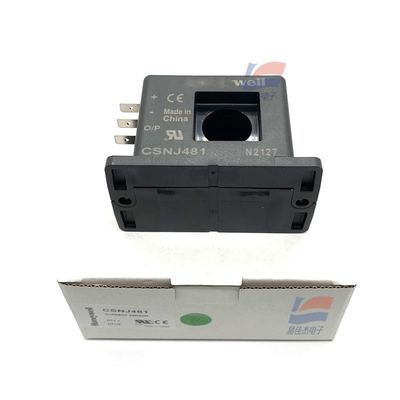

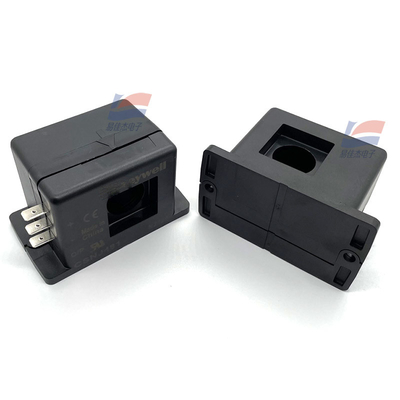

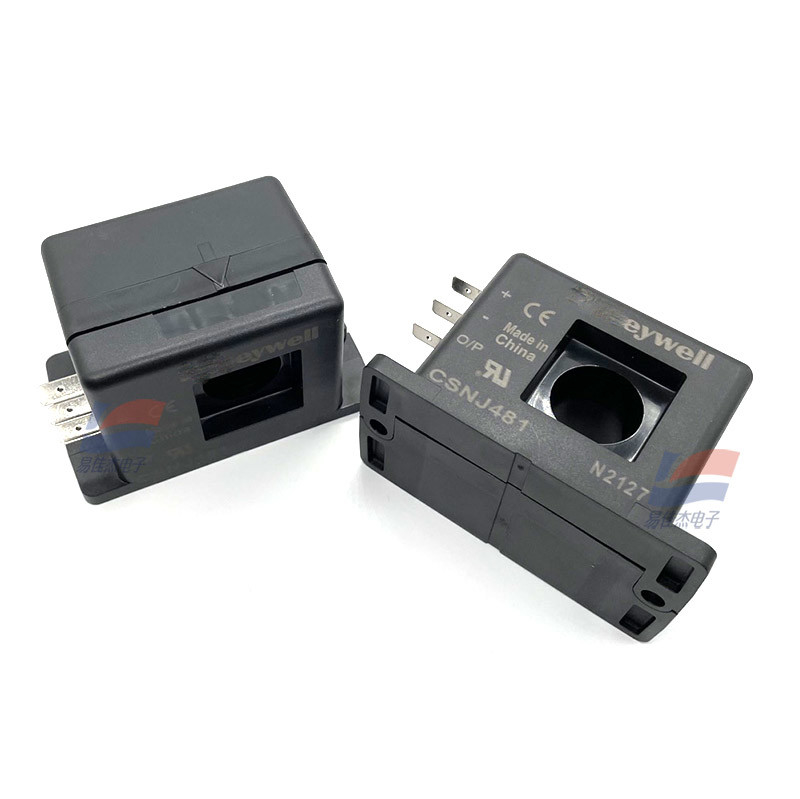

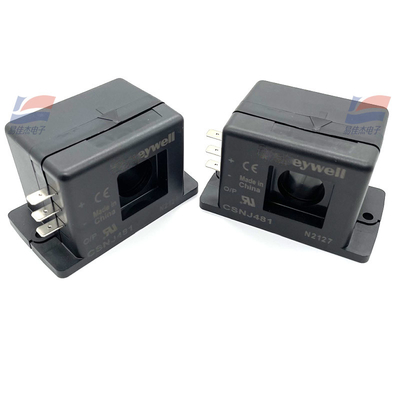

CSNJ481 100A बोर्ड माउंट करंट सेंसर इम्पल्स बोर्ड माउंटेड CSN सीरीज

CSNJ481 100A बोर्ड माउंट करंट सेंसर इम्पल्स बोर्ड माउंट सीएसएन श्रृंखला

सील लूप सेंसर
क्लोज्ड लूप करंट सेंसर 0-25, 0-50, 0-100, 0-600 और 0-1200 एम्पियर रेंज पर एसी, डीसी और आवेग धाराओं को मापते हैं।सीएसएन श्रृंखला हॉल प्रभाव के सिद्धांतों और शून्य संतुलन या शून्य चुंबकीय प्रवाह विधि (फिडबैक प्रणाली) पर आधारित हैसेंसर में चुंबकीय प्रवाह
कोर को लगातार शून्य पर नियंत्रित किया जाता है. शून्य प्रवाह को संतुलित करने के लिए आवश्यक धारा की मात्रा कंडक्टर के माध्यम से बहने वाली प्राथमिक धारा का माप है,प्राथमिक और द्वितीयक घुमाव के अनुपात से गुणायह बंद लूप वर्तमान उपकरण से आउटपुट है और किसी भी समय द्वितीयक मोड़ की संख्या से घटाया प्राथमिक धारा की एक छवि प्रस्तुत करता है।इस धारा को एक प्रतिरोधक के माध्यम से पारित करके एक वोल्टेज के रूप में व्यक्त किया जा सकता है.

विशेषताएं
1 1200 एम्पीयर तक के करंट सेंसर
1 AC, DC और आवेग माप
धाराएँ
1 सबसे कम लागत/प्रदर्शन अनुपात
1 तेजी से प्रतिक्रिया, कोई अतिरेक नहीं
1 उच्च अधिभार क्षमता
विद्युत अलगाव का उच्च स्तर
प्राथमिक और माध्यमिक के बीच
सर्किट
1 छोटा आकार और वजन
