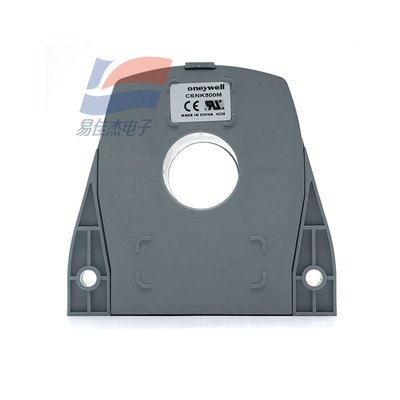

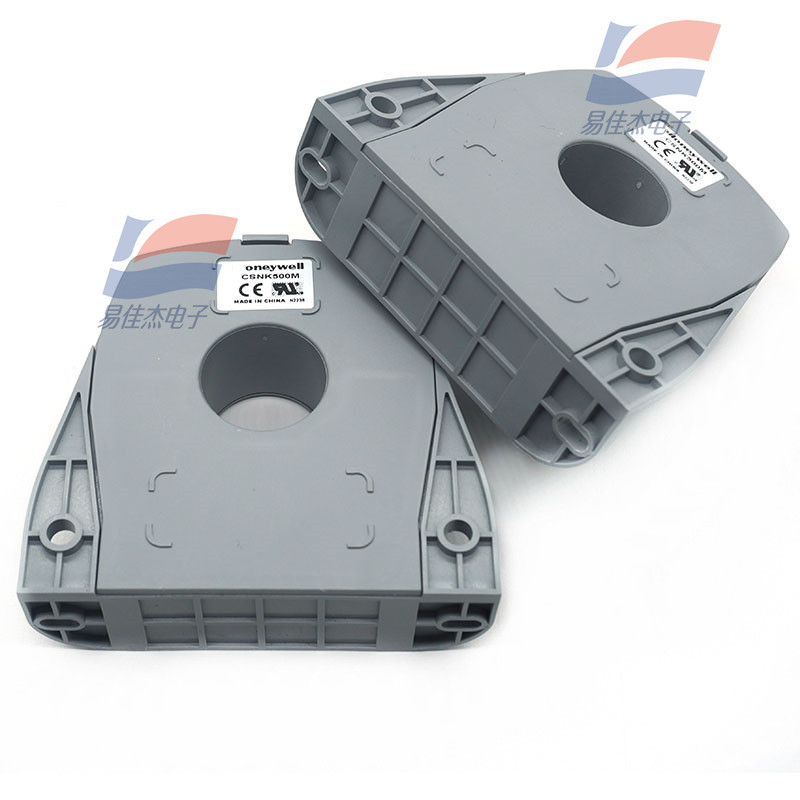

CSNK500M इलेक्ट्रॉनिक मापक यंत्र ±1200A बंद-लूप करंट सेंसर का पता लगाता है

विशेषताएँ:

CSNK500M बंद-लूप वर्तमान सेंसर चुंबकीय मुआवजा सिद्धांत पर आधारित है।प्राइमरी और सेकेंडरी सर्किट के बीच इलेक्ट्रिकल एज DC, AC और पल्स करंट को माप सकता है।

1. विद्युत पैरामीटर

रेटेड करंट: 500A.t rms(रेटेड)

मापने की सीमा: 0 ~ ± 1200A.t (निरंतर चालू)

: 0~±127**.t(AC पीक करंट)

माप प्रतिरोध (70 डिग्री सेल्सियस पर): आरएम न्यूनतम आरएम अधिकतम

± 15V के साथ, ± 500A.t मैक्स: 0ohm 75ohm पर

at±1000A.t मैक्स: 0ohm 10ohm

± 18V के साथ, ± 500A.t मैक्स: 0ohm 100ohm पर

at±127**.t मैक्स: 0ohm 5ohm

एनालॉग आउटपुट करंट (500A पर): 100mA

घुमावों का अनुपात: 1/5000

** * (25°C): ±0.50%ln से बेहतर

आपूर्ति वोल्टेज: ± 15 ~ 18VDC (± 5%)

प्राइमरी सेकेंडरी एज: 6KVrms/50KHz/ 1min

2. सेक्स-डायनामिक पैरामीटर

जीरो ऑफसेट करंट (25°C): ±0.20mA से बेहतर

असंतुलन वर्तमान तापमान बहाव (0~70°C): ±0.30mA से बेहतर

रैखिकता: ± 0.10% से बेहतर

प्रतिक्रिया समय: 1μs से बेहतर

बैंड की चौड़ाई: DC ~ 100 KHz

dl/dT अनुसरण करता है: 100A/μs से बेहतर

3. तकनीकी संकेतक

ऑपरेटिंग तापमान रेंज: -40 ~ 85 डिग्री सेल्सियस

भंडारण तापमान सीमा: -40 ~ 90 डिग्री सेल्सियस

बिजली की खपत करंट: 20mA प्लस आउटपुट करंट

माध्यमिक आंतरिक प्रतिरोध (+ 70 डिग्री सेल्सियस): 50Ω

सेंसर हाउसिंग: एज के साथ प्लास्टिक हाउसिंग

इंस्टॉलेशन फॉर्म: 4-पिन कनेक्टर
