उत्पाद विवरण:
|
| परिचालन सिद्धांत: | आंशिक दबाव विद्युत रासायनिक | आउटपुट: | 210 mBar O2 में 9 mV से 13 mV |
|---|---|---|---|
| माप श्रेणी: | 0 mBar से 1500 mBar O2 | प्रतिक्रिया समय (T90): | <15 एस (हवा से 100% O2) |
| आधार रेखा ऑफसेट: | <200 μV | रैखिकता: | रैखिक 0% से 100% O2 (नोट 1 देखें) |
| प्रमुखता देना: | वेंटिलेटर एनेस्थेसिया मशीन ऑक्सीजन गैस सेंसर,MOX1 ऑक्सीजन गैस सेंसर,AA829-210 ऑक्सीजन गैस सेंसर |
||

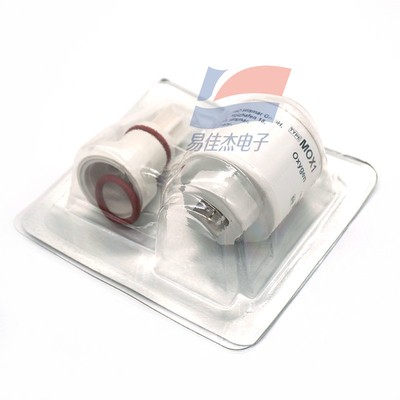

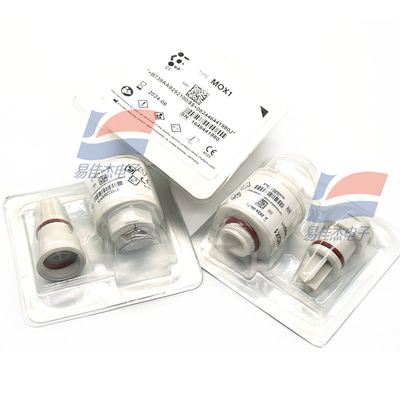

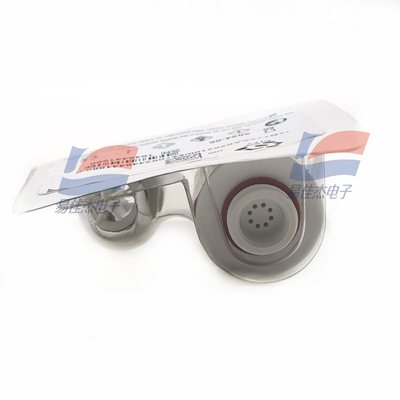

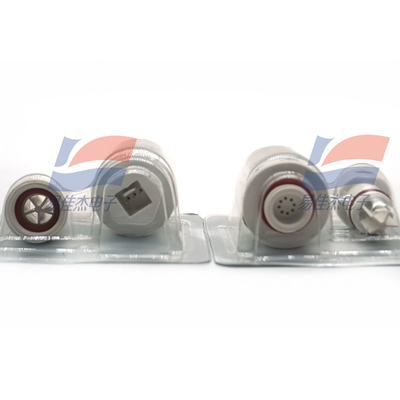

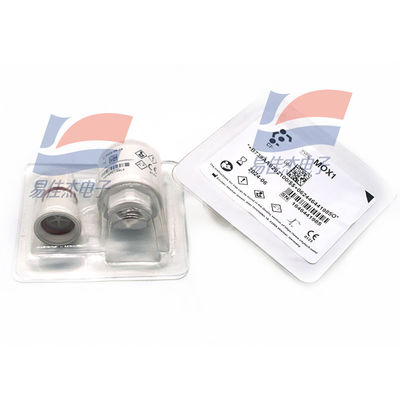

MOX1 ऑक्सीजन सेंसर
दस्तावेज़ का उद्देश्य:
इस दस्तावेज का उद्देश्य MOX1 ऑक्सीजन गैस सेंसर के प्रदर्शन विनिर्देशों को प्रस्तुत करना है।
इस दस्तावेज का प्रयोग परिचालन सिद्धांतों (OP04) और उत्पाद सुरक्षा डेटाशीट (PSDS 4) के साथ मिलकर किया जाना चाहिए।
इस दस्तावेज़ में दिए गए डेटा सेंसर के निर्माण की तारीख से 3 महीने के लिए 20°C, 50% आरएच और 1013 mBar पर वैध हैं।
आउटपुट सिग्नल समय के साथ निचली सीमा से नीचे जा सकता है। सेंसर के सुरक्षित उपयोग के बारे में मार्गदर्शन के लिए, कृपया ऑपरेटिंग सिद्धांतों (OP04) को देखें।
महत्वपूर्ण नोटः
कनेक्शन केवल अनुशंसित संभोग भागों के माध्यम से किया जाना चाहिए। सेंसर के लिए सोल्डरिंग इसे क्षतिग्रस्त कर देगा और वारंटी अमान्य कर देगा।
बाहरी भार प्रतिरोध और अनुशंसित संभोग भाग के लिए कनेक्शन के बारे में अधिक जानकारी के लिए, कृपया ऑपरेटिंग सिद्धांत OP-04 देखें या सिटी टेक्नोलॉजी से संपर्क करें।
सभी प्रदर्शन डेटा सिलेंडर गैसों के साथ 100 मिलीलीटर/मिनट की प्रवाह दर का उपयोग करके किए गए मापों पर आधारित हैं। 20°C, 50% आरएच और 1013 mBar पर स्थितियां। अन्य परिस्थितियों में सेंसर प्रदर्शन डेटा के लिए,संपर्क सिटी टेक्नोलॉजी.
प्रदर्शन विशेषताएं पहले 3 महीनों के भीतर आपूर्ति किए गए सेंसरों के प्रदर्शन की रूपरेखा प्रस्तुत करती हैं। समय के साथ आउटपुट सिग्नल निचली सीमा से नीचे जा सकता है।
विषाक्तता:
CiTiceLs को विभिन्न प्रकार के वातावरण और कठोर परिस्थितियों में काम करने के लिए डिज़ाइन किया गया है। हालांकि, यह महत्वपूर्ण है कि विलायक वाष्प की उच्च सांद्रता के संपर्क से बचा जाए,दोनों भंडारण के दौरान, उपकरण और संचालन में फिट।
प्रिंटेड सर्किट बोर्ड (पीसीबी) के साथ सेंसर का प्रयोग करते समय सेंसर को लगाये जाने से पहले डिग्रिसेटिंग एजेंटों का प्रयोग किया जाना चाहिए।सीआईटीआईसीएल पर या उसके पास सीधे गोंद न लगाएं क्योंकि विलायक प्लास्टिक के फिसलने का कारण बन सकता है.
नियत उपयोगः
इन सेंसरों को एनेस्थेसिया (क्सेनोन को छोड़कर), क्रिटिकल केयर, नवजात शिशुओं के इनक्यूबेटर और सामान्य ऑक्सीजन मॉनिटर में ऑक्सीजन के आंशिक दबाव की निगरानी के लिए डिज़ाइन किया गया है।
स्थिरता का समय:
कैलिब्रेशन से पहले उपकरण में कम से कम 15 मिनट के लिए स्थिर होने दें या निर्माता के निर्देशों का संदर्भ लें
सफाई और नसबंदी:
दूषित होने के मामले में सेंसर को आसुत पानी से साफ किया जा सकता है और प्राकृतिक रूप से सूखने दिया जा सकता है।सेंसर वाष्प द्वारा नसबंदी या एथिलीन ऑक्साइड या हाइड्रोजन पेरोक्साइड जैसे रसायनों के संपर्क में आने के लिए उपयुक्त नहीं है.
कैलिब्रेशन अंतराल:
इन सेंसरों को उनके उपयोगी जीवनकाल के दौरान न्यूनतम बहाव के लिए डिज़ाइन किया गया है। अधिकतम सटीकता के लिए हालांकि उन्हें प्रत्येक उपयोग से पहले कैलिब्रेट किया जाना चाहिए।
| तापमान मुआवजा | < 2% O2 समतुल्य (0°C से 40°C) |
| बाहरी भार प्रतिरोधक | 10 kΩ न्यूनतम (महत्वपूर्ण नोट देखें) |
| कनेक्टर | 3-पिन मोलेक्स हेडरः (मोलेक्स 22-29-2031) |
| आवास सामग्री | सफेद एबीएस |
| वजन | 39 ग्राम (नाम) |
