YJJ ABPDANN010BGAA5 प्रेशर सेंसर 10bar बेसिक टाइप बोर्ड इंस्टॉलेशन डिजिटल इंटरफेस क्लॉक फ्रीक्वेंसी 100 50 -400 800 kHz

उत्पाद का वर्णन:

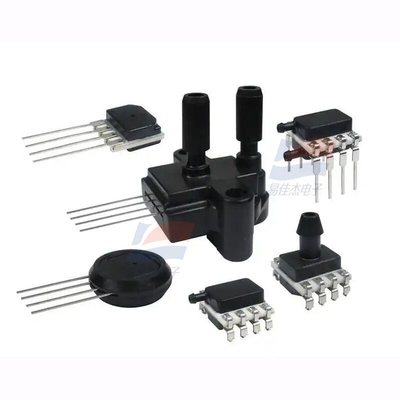

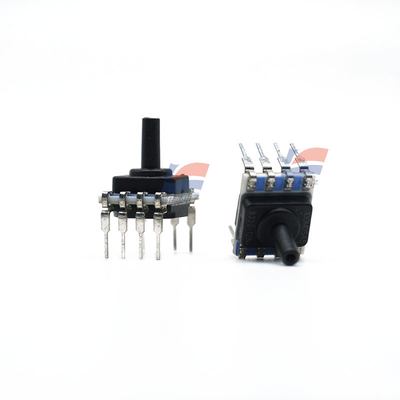

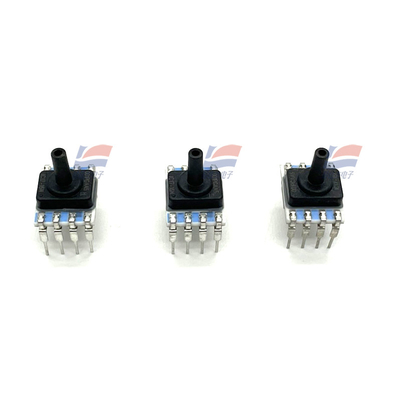

ABPDANN010BGAA5 बहु-दृश्य अनुप्रयोग बुनियादी प्रकार बोर्ड स्थापना दबाव सेंसर 10bar है

विशेषताएं:

• गेज और अंतर माप

दबाव

• कुल त्रुटि बैंड (चित्र 1 देखें): ±1.5% एफएसएस

• तरल मीडिया विकल्पः गीला/

डबल पोर्ट वाले उपकरणों पर गीला संचालन

• उद्योग में अग्रणी दीर्घकालिक स्थिरता:

±0.25 % एफएसएस

• उद्योग में अग्रणी सटीकताः ±0.25 % FSS

बीएफएसएल

• व्यापक दबाव सीमाः 60 एमबीआर से 10 बार

6 kPa से 1 MPa तक 1 psi से 150 psi तक

• 8 मिमी x 7 मिमी के बराबर छोटा

• उच्च फट दबाव (तालिका 7 देखें)

• 0 डिग्री सेल्सियस की तापमान सीमा में कैलिब्रेट

50°C [32°F से 122°F] तक

• एक ही बिजली की आपूर्ति से काम करता है

या तो 3.3 वीडीसी या 5.0 वीडीसी

• आउटपुटः रेशियोमेट्रिक एनालॉग या I2C- या

एसपीआई संगत 12-बिट डिजिटल

• बिजली की खपतः 2 uA विशिष्ट जब

नींद मोड विकल्प का उपयोग करना

• IPC/JEDEC J-STD-020D को पूरा करें।1

नमी के प्रति संवेदनशीलता स्तर 1

आवश्यकताएँ

• REACH और RoHS के अनुरूप

• विकल्प: आंतरिक नैदानिक कार्य,

तरल माध्यम, नींद मोड, तापमान

आउटपुट

चित्र 1. कुल त्रुटि बैंड तालिका 1. पूर्ण अधिकतम रेटिंग्स1 विशेषता मिनट. अधिकतम. इकाई आपूर्ति वोल्टेज (Vsupply) -0.3 6.0 Vdc किसी भी पिन पर वोल्टेज -0.3 Vsupply + 0.3 V डिजिटल इंटरफ़ेस घड़ी आवृत्ति: I2 C SPI 100 50 400 800 kHz ESD संवेदनशीलता (मानव शरीर का मॉडल) 2 kV भंडारण तापमान -40 [-40] 85 [185] °C [°F] मिलाप समय और तापमानःलीड सॉल्डर तापमान (डीआईपी) पीक रिफ्लो तापमान (लीडलेस एसएमटी), एसएमटी) 4 सेकंड अधिकतम 250°C [482°F] 15 सेकंड अधिकतम 250°C [482°F] 1असली अधिकतम रेटिंग्स चरम सीमाएं हैं जो उपकरण क्षति के बिना सहन करेगा।पर्यावरण विनिर्देश विशेषता पैरामीटर आर्द्रता: सभी बाहरी सतहें तरल माध्यम विकल्प (T, V, F, G) की आंतरिक सतहें सूखी गैस विकल्प (N, D) 0 %RH से 95 %RH, गैर संघनक 0 %RH से 100 %RH, संघनक 0 %RH से 95 %RH,गैर-संक्षेपण कंपन 15 g, 10 Hz से 2 kHz सदमे 100 g, 6 ms अवधि जीवनकाल1 1 मिलियन दबाव चक्र न्यूनतम Solder reflow J-STD-020-D1 नमी के प्रति संवेदनशीलता स्तर 1 (असीमित शेल्फ लाइफ

एसविनिर्देश:
