उत्पाद विवरण:
|
| पोर्ट आकार: | 5.08 मिमी | घर निर्माण की सामग्री: | सिलिकॉन |
|---|---|---|---|
| अधिकतम ऑपरेटिंग तापमान: | + 85 सी | न्यूनतम ऑपरेटिंग तापमान: | -25 सी |
| प्रमुखता देना: | AWM3000 मास एयर फ्लो सेंसर,मास एयर फ्लो सेंसर AMW3303V,N2 गैस फ्लो सेंसर |
||

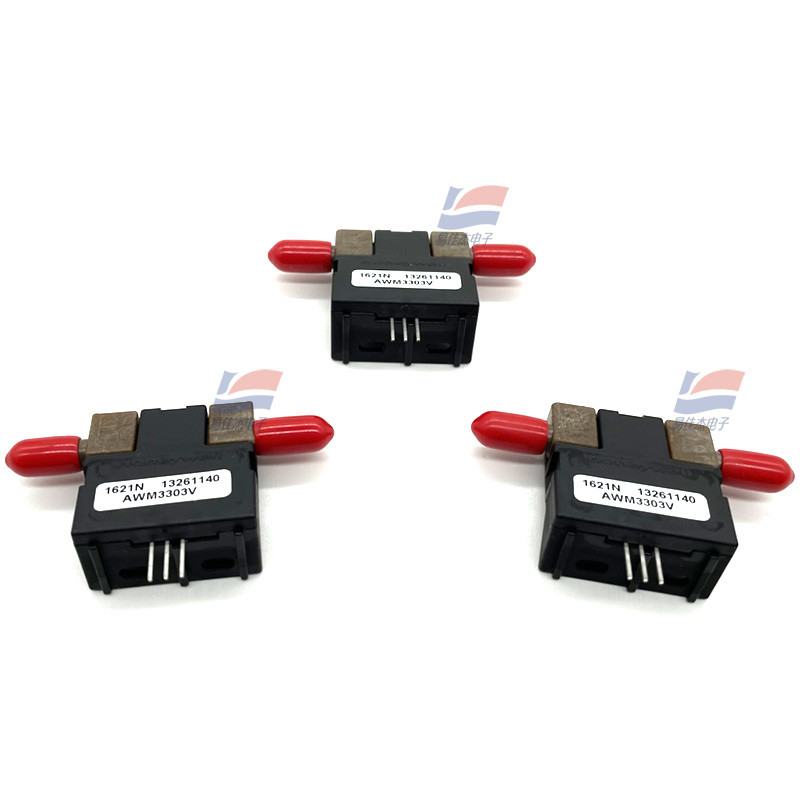

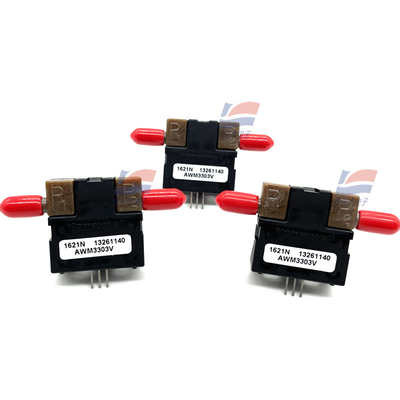

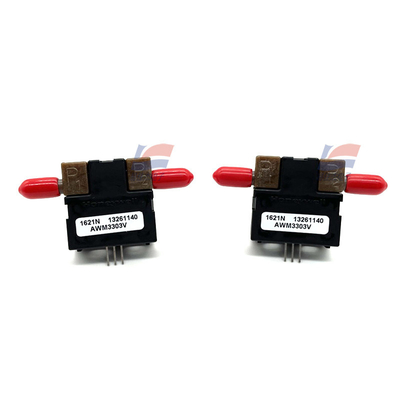

AMW3303V गैस द्रव्यमान वायु प्रवाह सेंसर 3 पिन हीटर नियंत्रण सर्किट
विशेषताएं
* बेहतर सेंसर विनिमेयता के लिए लेजर ट्रिम * 1.0 SLPM तक प्रवाह सेंसर * कम अंतर दबाव सेंसर
AWM2000 सीरीज की तरह, दोहरी Wheatstone पुल वायु प्रवाह माप को नियंत्रित करते हैं। AWM3000 सीरीज प्रवर्धित है; इसलिए,यह लाभ बढ़ाने के लिए इस्तेमाल किया जा सकता है और सेंसर उत्पादन के लिए वोल्टेज ऑफसेट शुरू करने के लिए. चित्र 3 में स्कीमा सेंसर बोर्ड पर प्रवर्धन सर्किट को दर्शाता है.हीटर नियंत्रण सर्किट (चित्र 1) और सेंसर ब्रिज आपूर्ति सर्किट (चित्र 2) पैकेज के बोर्ड पर हैं
डेटाशीटः
| उत्पाद श्रेणी | प्रवाह सेंसर |
| प्रकार | द्रव्यमान वायु प्रवाह सेंसर |
| उपयोग के लिए | सूखी गैस |
| रेंज | +/- 1 लीटर/मिनट |
| सटीकता | 1% |
| कार्यरत विद्युत आपूर्ति वोल्टेज | 8 वी से 15 वी तक |
नोट्स:
1सिग्नल कंडीशनिंग सर्किट के लिए प्रारंभिक वार्म-अप समय अधिकतम 1 मिनट है।
2आउटपुट वोल्टेज आपूर्ति वोल्टेज के लिए अनुपातिक है।
3तापमान में बदलाव जब अंतर दबाव का पता लगाया जाता है, तो यह गैस के घनत्व में तापमान में परिवर्तन से संबंधित होता है।
4. आउटपुट लोड VOUT से GND (वर्तमान डूबने) से जुड़ा हुआ है।
5क्षति को रोकने के लिए प्रवाह परिवर्तन की अधिकतम अनुमेय दरः 5.0 SLPM/1.0 सेकंड
* अंतर दबाव सेंसर पर 5 माइक्रोन फिल्टर का प्रयोग किया जाना चाहिए।
