उत्पाद विवरण:
|
| दबाव हिस्टैरिसीस(5) (0 से 100 केपीए): | ±0.1 -% वीएफएसएस | तापमान हिस्टैरिसीस(5) (-40°C से +125°C): | ±0.5 -% वीएफएसएस |
|---|---|---|---|
| पूर्ण पैमाने पर तापमान प्रभाव(5): | टीसीवीएफएसएस -1.0 - 1.0% वीएफएसएस | ऑफसेट पर तापमान प्रभाव(5): | टीसीवीऑफ -1.0 - 1.0 एमवी |
| इनपुट उपस्थिति: | ज़िन 1000 - 2500 डब्ल्यू | आउटपुट प्रतिबाधा: | ज़ाउट 1400 - 3000 डब्ल्यू |
| प्रमुखता देना: | MPX2100A दबाव सेंसर,मुआवजा दबाव सेंसर,14.5 पीसी दबाव सेंसर |
||
उत्पाद वर्णन:

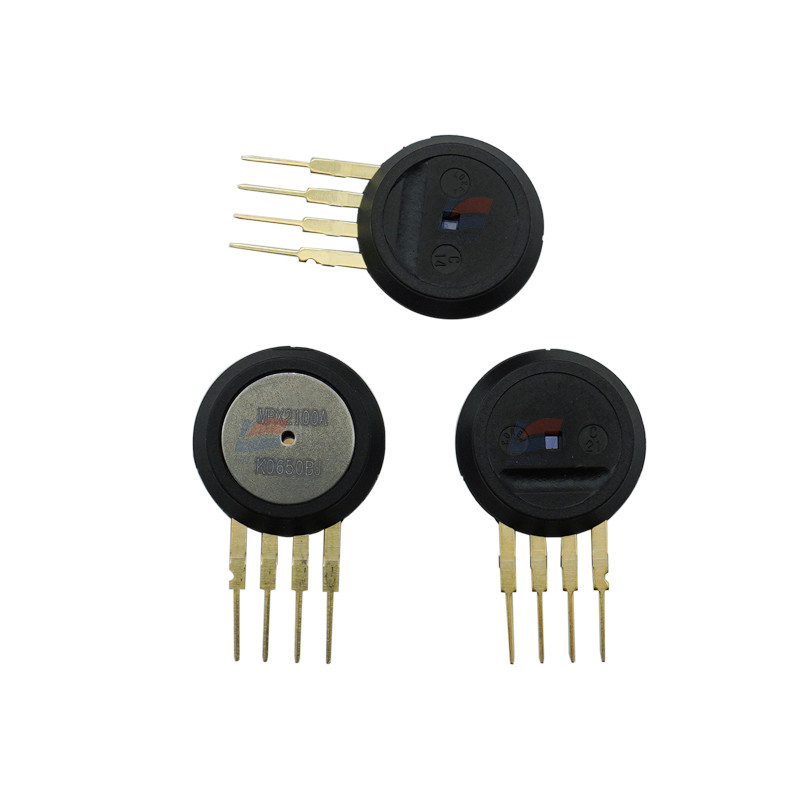

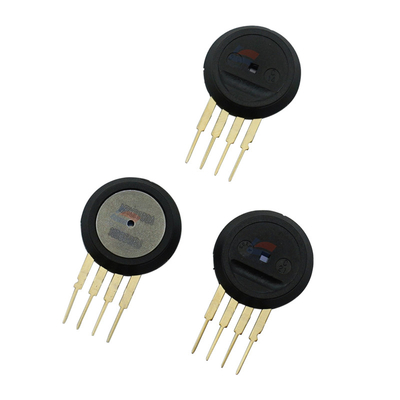

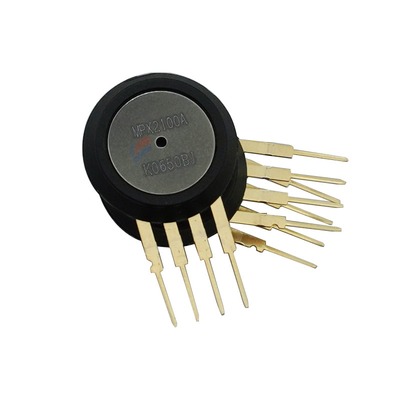

MPX2100A 0-100 Kpa (0-14.5Psi) प्रतिपूरक दबाव सेंसर के साथ
विशेषताएँ:
MPX2100 सीरीज डिवाइस एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है जो a . प्रदान करता है
अत्यधिक सटीक और रैखिक वोल्टेज आउटपुट - लागू दबाव के सीधे आनुपातिक।
सेंसर एक सिंगल, मोनोलिथिक सिलिकॉन डायफ्राम है जिसमें स्ट्रेन गेज और एक पतली-फिल्म होती है
प्रतिरोधी नेटवर्क ऑन-चिप एकीकृत।चिप सटीक अवधि और ऑफसेट के लिए लेजर छंटनी की जाती है
अंशांकन और तापमान मुआवजा।
• तापमान मुआवजा 0°C से +85°C . से अधिक
• अद्वितीय सिलिकॉन कतरनी तनाव तनाव गेज
• प्रयोग में आसान चिप कैरियर पैकेज विकल्प
• एब्सोल्यूट, डिफरेंशियल और गेज कॉन्फ़िगरेशन में उपलब्ध है
• वोल्टेज की आपूर्ति करने के लिए अनुपातमितीय
• ±0.25% रैखिकता (MPX2100D)
आवेदन उदाहरण
• पंप/मोटर नियंत्रक
• रोबोटिक्स
• स्तर संकेतक
• चिकित्सा निदान
• दबाव स्विचिंग
• बैरोमीटर
• अल्टीमीटर
चित्र 1 स्टैंड-अलोन पर आंतरिक सर्किटरी के ब्लॉक आरेख को दिखाता है
दबाव सेंसर चिप।
विशेष विवरण:
| अधिक दबाव(8) (P1 > P2) | पीएमएक्स 200 केपीए |
| फट दबाव(8) (P1 > P2) | पबर्स्ट 1000 kPa |
| भंडारण तापमान | टीएसटीजी -40 से +125 डिग्री सेल्सियस |
| परिचालन तापमान | टीए -40 से +125 डिग्री सेल्सियस |
| दबाव सीमा(1) | पीओपी 0 — 100 केपीए |
| आपूर्ति वोल्टेज(2) | वीएस - 10 16 वीडीसी |
| बिजली आपूर्ति करें | आयो - 6.0 - mAdc |
| फुल स्केल स्पैन (3) MPX2100A, MPX2100D | वीएफएसएस 38.5 40 41.5 एमवी |
