उत्पाद विवरण:
|
| दबाव हिस्टैरिसीस(5) (0 से 50 केपीए): | ±0.1 -% वीएफएसएस | तापमान हिस्टैरिसीस(5) (-40°C से +125°C): | ±0.5 -% वीएफएसएस |
|---|---|---|---|
| पूर्ण पैमाने पर तापमान प्रभाव(5): | टीसीवीएफएसएस -1.0 - 1.0% वीएफएसएस | ऑफसेट पर तापमान प्रभाव(5): | टीसीवीओफ़ -1.0 - 1.0 एमवी |
| इनपुट उपस्थिति: | ज़िन 1000 - 2500 | आउटपुट प्रतिबाधा: | ज़ाउट 1400 - 3000 |
| प्रतिक्रिया समय (6) (10% से 90%): | टीआर - 1.0 - एमएस | ||
| प्रमुखता देना: | कैलिब्रेशन फंक्शन दबाव सेंसर |
||
उत्पाद वर्णन:

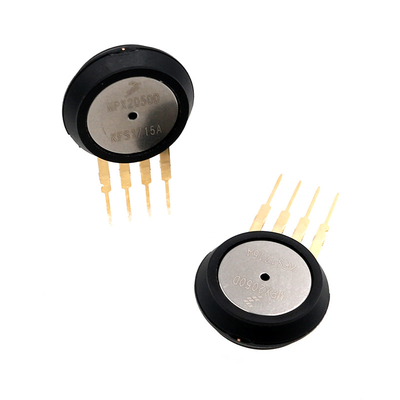

MPX2050D 0-50 kpa (0-7.25PSi) अंतर्निहित तापमान मुआवजा और अंशांकन समारोह दबाव सेंसर
विशेषताएँ:
MPX2050 श्रृंखला के उपकरण सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर हैं
एक अत्यधिक सटीक और रैखिक वोल्टेज आउटपुट प्रदान करना, सीधे आनुपातिक
लागू दबाव।सेंसर एक एकल, अखंड सिलिकॉन डायाफ्राम है जिसमें
स्ट्रेन गेज और एक पतली फिल्म प्रतिरोधी नेटवर्क ऑन-चिप एकीकृत।चिप लेजर है
सटीक अवधि और ऑफसेट अंशांकन और तापमान मुआवजे के लिए छंटनी की।
• तापमान मुआवजा 0°C से +85°C . से अधिक
• अद्वितीय सिलिकॉन कतरनी तनाव तनाव गेज
• प्रयोग में आसान चिप कैरियर पैकेज विकल्प
• वोल्टेज की आपूर्ति करने के लिए अनुपातमितीय
• डिफरेंशियल और गेज विकल्प
• ±0.25% रैखिकता
वोल्टेज आउटपुट बनाम एप्लाइड डिफरेंशियल प्रेशर
सेंसर का अंतर वोल्टेज आउटपुट सीधे है
लागू अंतर दबाव के लिए आनुपातिक।
अंतर या गेज सेंसर का आउटपुट वोल्टेज
दबाव पर लागू बढ़ते दबाव के साथ बढ़ता है
निर्वात पक्ष (P2) के सापेक्ष पक्ष (P1)।इसी तरह, आउटपुट
जैसे-जैसे वैक्यूम बढ़ता है वोल्टेज बढ़ता है
दबाव पक्ष (P1) के सापेक्ष निर्वात पक्ष (P2)।
विशेष विवरण:
| डिफरेंशियल प्रेशर रेंज(1) | पीओपी 0 — 50 केपीए |
| आपूर्ति वोल्टेज(2) | वीएस - 10 16 वीडीसी |
| बिजली आपूर्ति करें | आयो - 6.0 - mAdc |
| पूर्ण स्केल अवधि(3) | वीएफएसएस 38.5 40 41.5 एमवी |
| ऑफसेट(4) | वोफ -1.0 - 1.0 एमवी |
| संवेदनशीलता | 0.8 — एमवी/केपीए |
| रैखिकता | -0.25 - 0.25% वीएफएसएस |
