उत्पाद विवरण:
|
| दबाव प्रकार: | अंतर | आपरेटिंग दबाव: | 0 पीए से 50 केपीए |
|---|---|---|---|
| सटीकता: | 0.25% | आउटपुट प्रकार: | अनुरूप |
| प्रमुखता देना: | कैलिब्रेशन फंक्शन दबाव सेंसर |
||
उत्पाद विवरण:

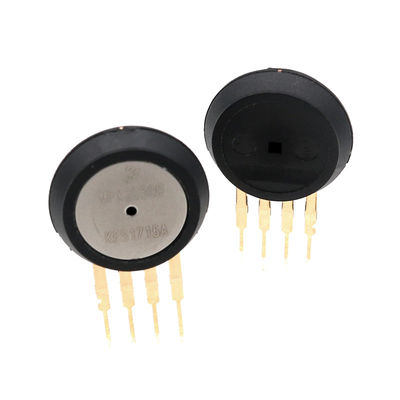

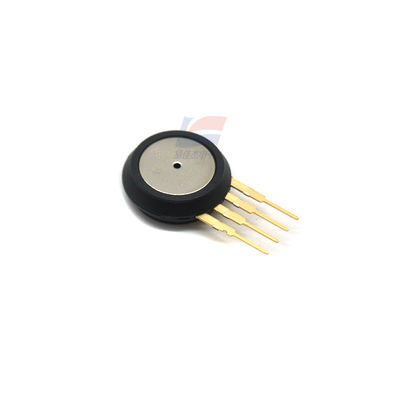

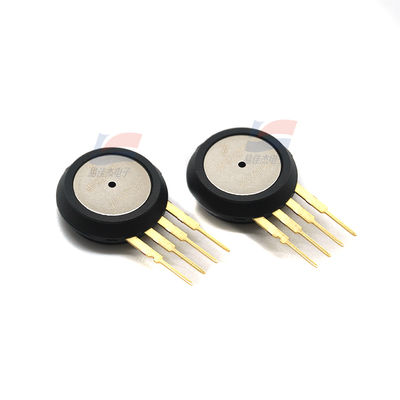

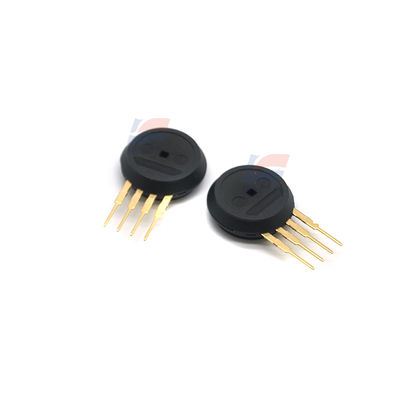

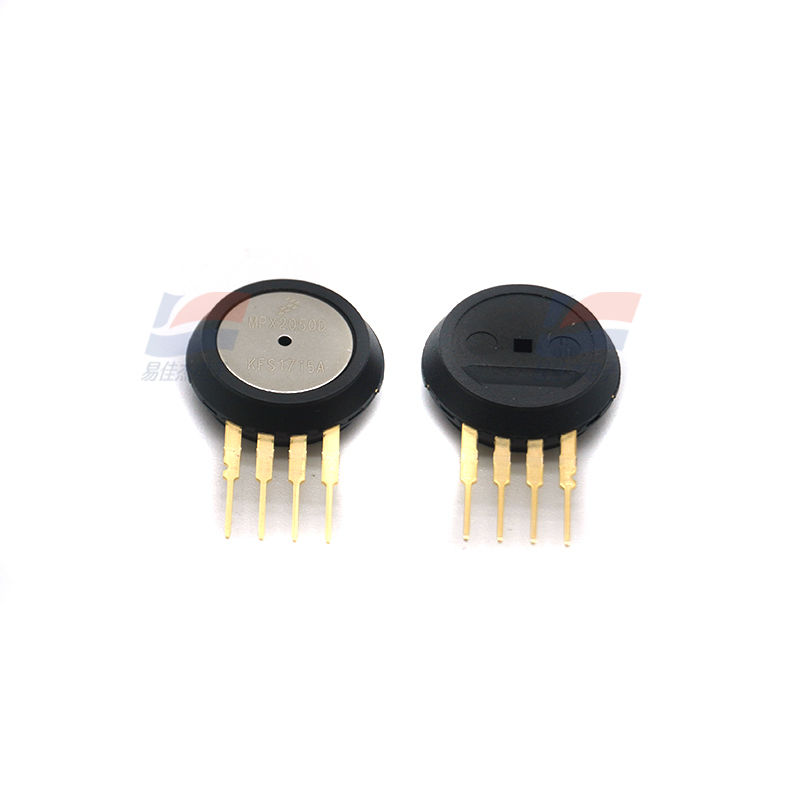

MPX2050D बोर्ड माउंट प्रेशर सेंसर डिफरेंशियल 0 Pa से 50 kPa
विशेषताएँ:
MPX2050 श्रृंखला के उपकरण सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर हैं जो एक अत्यधिक सटीक और रैखिक वोल्टेज आउटपुट प्रदान करते हैं, जो सीधे लगाए गए दबाव के समानुपाती होता है। सेंसर एक एकल, अखंड सिलिकॉन डायाफ्राम है जिसमेंस्ट्रेन गेज और एक पतली-फिल्म प्रतिरोधक नेटवर्क ऑन-चिप एकीकृत है। चिप लेजर है सटीक स्पैन और ऑफसेट अंशांकन और तापमान क्षतिपूर्ति के लिए ट्रिम किया गया।
• 0°C से +85°C तक तापमान मुआवजा
• अद्वितीय सिलिकॉन शीयर स्ट्रेस स्ट्रेन गेज
• उपयोग में आसान चिप कैरियर पैकेज विकल्प
• आपूर्ति वोल्टेज के लिए रैशियोमेट्रिक
• डिफरेंशियल और गेज विकल्प
• ±0.25% रैखिकता
लगाए गए डिफरेंशियल प्रेशर बनाम वोल्टेज आउटपुट
सेंसर का डिफरेंशियल वोल्टेज आउटपुट सीधे लगाए गए डिफरेंशियल प्रेशर के समानुपाती होता है।
डिफरेंशियल या गेज सेंसर का आउटपुट वोल्टेज प्रेशर साइड (P1) पर लगाए गए बढ़ते दबाव के साथ बढ़ता है
वैक्यूम साइड (P2) के सापेक्ष। इसी तरह, आउटपुट वोल्टेज तब बढ़ता है जब वैक्यूम साइड (P2) पर बढ़ता वैक्यूम लगाया जाता है
प्रेशर साइड के सापेक्ष।
विशेष विवरण:
|
माउंटिंग शैली
|
थ्रू होल |
| ऑपरेटिंग आपूर्ति वोल्टेज | 10 V |
| पैकेज / केस | यूनिबॉडी-4 |
| न्यूनतम ऑपरेटिंग तापमान | - 40℃ |
| अधिकतम ऑपरेटिंग तापमान | + 125℃ |
| ऑपरेटिंग आपूर्ति करंट | 6 mA |
| आपूर्ति वोल्टेज - अधिकतम | 16 V |
| आपूर्ति वोल्टेज - न्यूनतम | 1 V |
