उत्पाद विवरण:
|
| अधिकतम दबाव (P1 - P2): | पीएमएक्स 400 केपीए | भंडारण तापमान: | Tstg -40° से +125°°C |
|---|---|---|---|
| परिचालन तापमान: | TA-40° से +125°°C | दबाव की श्रेणी: | पीओपी 15 - 115 केपीए |
| आपूर्ति वोल्टेज(1): | वीएस 4.85 5.1 5.35 वीडीसी | ||
| प्रमुखता देना: | ऑटोमोटिव मनिफोल्ड पूर्ण दबाव सेंसर |
||
उत्पाद वर्णन:

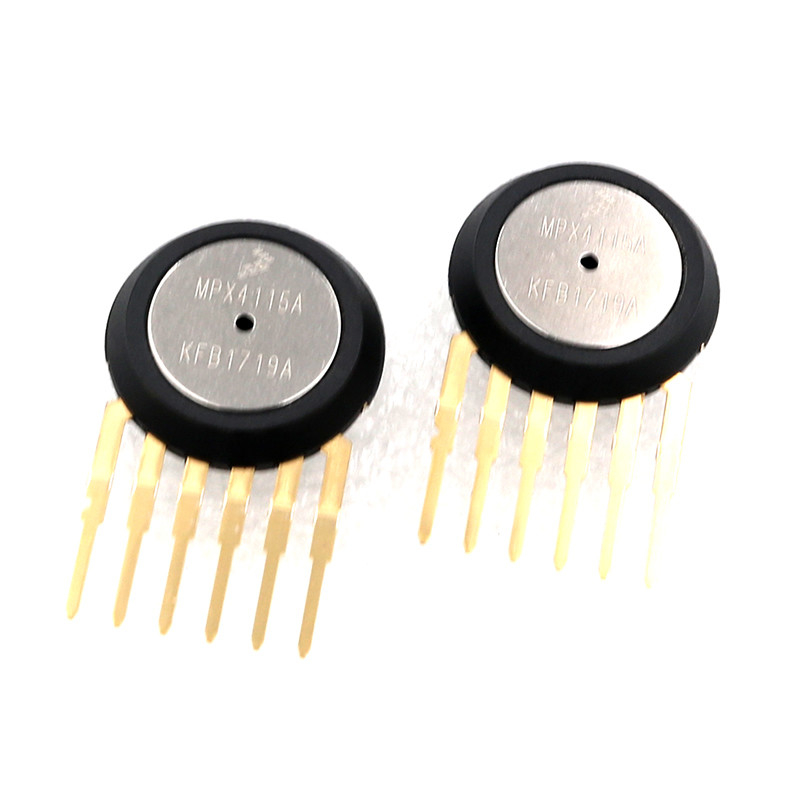

MPX4115A 0-105kpa ऑटोमोटिव मैनिफोल्ड एब्सोल्यूट प्रेशर सेंसर
विशेषताएँ:
मोटोरोला का MPX4115A/MPXA4115A सीरीज सेंसर ऑन-चिप, बाइपोलर ऑप amp को एकीकृत करता है
एक उच्च आउटपुट सिग्नल और तापमान प्रदान करने के लिए सर्किटरी और पतली फिल्म प्रतिरोधी नेटवर्क
नुकसान भरपाई।ऑन-चिप एकीकरण का छोटा रूप कारक और उच्च विश्वसनीयता इसे बनाते हैं
मोटोरोला प्रेशर सेंसर सिस्टम डिजाइनर के लिए एक तार्किक और किफायती विकल्प है।
MPX4115A/MPXA4115A श्रृंखला पीजोरेसिस्टिव ट्रांसड्यूसर एक अत्याधुनिक है,
मोनोलिथिक, सिग्नल कंडीशन, सिलिकॉन प्रेशर सेंसर।यह सेंसर उन्नत को जोड़ती है
माइक्रोमशीनिंग तकनीक, पतली फिल्म धातुकरण, और द्विध्रुवीय अर्धचालक प्रसंस्करण करने के लिए
एक सटीक, उच्च स्तरीय एनालॉग आउटपुट सिग्नल प्रदान करें जो लागू दबाव के समानुपाती हो।
चित्रा 1 एक दबाव पर एकीकृत आंतरिक सर्किटरी का एक ब्लॉक आरेख दिखाता है
सेंसर चिप।
1.5% अधिकतम त्रुटि 0° से 85°C . से अधिक
माइक्रोप्रोसेसर या माइक्रोकंट्रोलर के लिए आदर्श रूप से अनुकूल-
आधारित सिस्टम
तापमान -40 डिग्री से +125 डिग्री सेल्सियस तक मुआवजा दिया गया
टिकाऊ एपॉक्सी यूनीबॉडी एलिमेंट या थर्मोप्लास्टिक
(पीपीएस) भूतल माउंट पैकेज
आवेदन उदाहरण
विमानन अल्टीमीटर
औद्योगिक नियंत्रण
इंजन नियंत्रण
मौसम स्टेशन और मौसम रिपोर्टिंग उपकरण
विशेष विवरण:
| बिजली आपूर्ति करें | आयो - 7.0 10 mAdc |
|
न्यूनतम दबाव ऑफसेट(2) (0 से 85 डिग्री सेल्सियस) @ वीएस = 5.1 वोल्ट |
वोफ 0.135 0.204 0.273 वीडीसी |
|
फुल स्केल आउटपुट(3) (0 से 85 डिग्री सेल्सियस) @ वीएस = 5.1 वोल्ट |
वीएफएसओ 4.725 4.794 4.863 वीडीसी |
|
फुल स्केल स्पैन(4) (0 से 85 डिग्री सेल्सियस) @ वीएस = 5.1 वोल्ट |
वीएफएसएस 4.521 4.590 4.659 वीडीसी |
| शुद्धता(5) (0 से 85 डिग्री सेल्सियस) | ±1.5% वीएफएसएस |
