उत्पाद विवरण:
|
| आपूर्ति वोल्टेज(2): | वीएस - 10 16 वीडीसी | बिजली आपूर्ति करें: | आयो - 6.0 - mAdc |
|---|---|---|---|
| फुल स्केल स्पैन (3) MPX2100A, MPX2100D: | वीएफएसएस 38.5 40 41.5 एमवी | संवेदनशीलता: | 0.4 — एमवी/केपीए |
| दबाव हिस्टैरिसीस(5) (0 से 100 केपीए): | ±0.1 -% वीएफएसएस | ||
| प्रमुखता देना: | 14.5 पीसी दबाव सेंसर,MPX2100D दबाव सेंसर |
||
उत्पाद वर्णन:

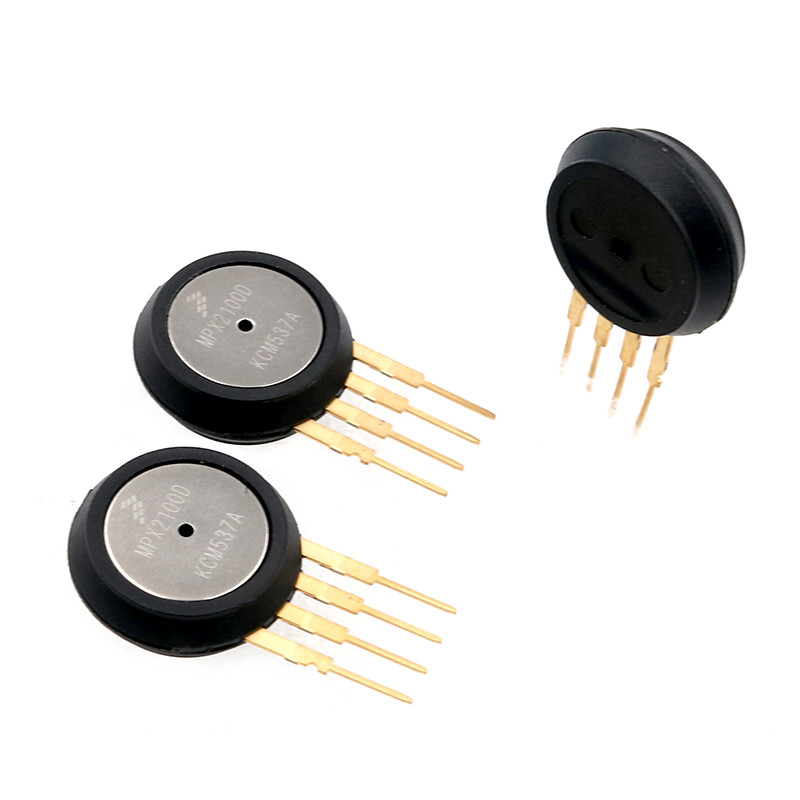

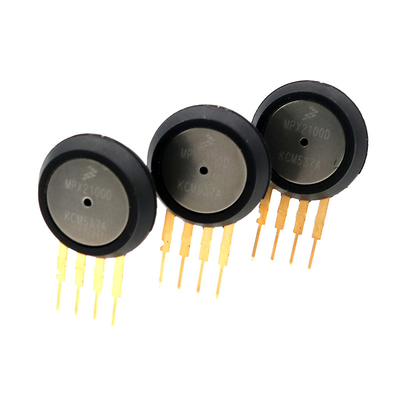

MPX2100D 0-100 kpa (0-14.5PSi) प्रतिपूरक दबाव सेंसर के साथ
विशेषताएँ:
MPX2100 सीरीज डिवाइस एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है जो a . प्रदान करता है
अत्यधिक सटीक और रैखिक वोल्टेज आउटपुट - लागू दबाव के सीधे आनुपातिक।
सेंसर एक सिंगल, मोनोलिथिक सिलिकॉन डायफ्राम है जिसमें स्ट्रेन गेज और एक पतली-फिल्म होती है
प्रतिरोधी नेटवर्क ऑन-चिप एकीकृत।चिप सटीक अवधि और ऑफसेट के लिए लेजर छंटनी की जाती है
अंशांकन और तापमान मुआवजा।
तापमान मुआवजा 0°C से +85°C . से अधिक
अद्वितीय सिलिकॉन कतरनी तनाव तनाव गेज
चिप कैरियर पैकेज विकल्प का उपयोग करना आसान है
निरपेक्ष, विभेदक और गेज विन्यास में उपलब्ध है
वोल्टेज की आपूर्ति करने के लिए अनुपातमितीय
± 0.25% रैखिकता (MPX2100D)
आवेदन उदाहरण
पंप / मोटर नियंत्रक
रोबोटिक
स्तर संकेतक
चिकित्सा निदान
दबाव स्विचिंग
वायुदाबमापी
अल्टीमीटर
चित्र 1 स्टैंड-अलोन पर आंतरिक सर्किटरी के ब्लॉक आरेख को दिखाता है
दबाव सेंसर चिप।
विशेष विवरण:
| अधिक दबाव(8) (P1 > P2) | पीएमएक्स 200 केपीए |
| फट दबाव(8) (P1 > P2) | पबर्स्ट 1000 kPa |
| भंडारण तापमान | टीएसटीजी -40 से +125 डिग्री सेल्सियस |
| परिचालन तापमान | टीए -40 से +125 डिग्री सेल्सियस |
| दबाव सीमा(1) | पीओपी 0 — 100 केपीए |
