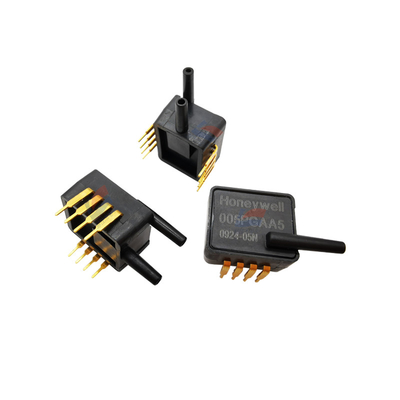

ASDXRRX005PGAA5 बोर्ड और मशीन इंटरफेस के बीच दबाव सेंसर के अंतर 0 साई से 5.0 साई का अंतर

उत्पाद वर्णन:

ASDXRRX005PGAA5 बोर्ड और मशीन इंटरफेस के बीच दबाव सेंसर के अंतर 0 साई से 5.0 साई का अंतर

विशेषताएँ:

एएसडीएक्स सीरीज एक सिलिकॉन प्रेशर सेंसर है जो निर्दिष्ट पूर्ण पैमाने पर दबाव अवधि और तापमान सीमा पर दबाव पढ़ने के लिए एक रतिमितीय एनालॉग इंटरफ़ेस प्रदान करता है।एएसडीएक्स पूरी तरह से कैलिब्रेटेड है और ऑन-बोर्ड एप्लिकेशन स्पेसिफिक इंटीग्रेटेड सर्किट (एएसआईसी) का उपयोग करके सेंसर ऑफ़सेट, संवेदनशीलता, तापमान प्रभाव और गैर-रैखिकता के लिए तापमान मुआवजा दिया जाता है।दबाव के लिए कैलिब्रेटेड आउटपुट मान लगभग 1 kHz पर अपडेट किए जाते हैं।मानक एएसडीएक्स को 0 डिग्री सेल्सियस से 85 डिग्री सेल्सियस [32 डिग्री फ़ारेनहाइट से 185 डिग्री फ़ारेनहाइट] के तापमान सीमा पर कैलिब्रेट किया जाता है।सेंसर को 3.3 Vdc या 5.0 Vdc की एकल बिजली आपूर्ति से संचालन के लिए विशेषता है।ये सेंसर एब्सोल्यूट, डिफरेंशियल और गेज प्रेशर को मापने के लिए उपलब्ध हैं।निरपेक्ष संस्करणों में एक आंतरिक वैक्यूम संदर्भ होता है और एक आउटपुट मान निरपेक्ष दबाव के समानुपाती होता है।विभेदक संस्करण संवेदन डायाफ्राम के दोनों ओर दबाव के अनुप्रयोग की अनुमति देते हैं।पण संस्करण वायुमंडलीय दबाव के लिए संदर्भित होते हैं और वातावरण से दबाव भिन्नता के लिए आनुपातिक उत्पादन प्रदान करते हैं।एएसडीएक्स सीरीज सेंसर गैर [1] संक्षारक, गैर-आयनिक काम कर रहे तरल पदार्थ जैसे हवा और शुष्क गैसों के उपयोग के लिए अभिप्रेत हैं।वे आईएसओ 9001 में मानकों के अनुसार डिजाइन और निर्मित किए गए हैं।

अनुपातमितीय 12-बिट एनालॉग आउटपुट

सटीक ASIC कंडीशनिंग और तापमान 0 डिग्री सेल्सियस से 85 डिग्री सेल्सियस [32 डिग्री फ़ारेनहाइट से 185 डिग्री फ़ारेनहाइट] तापमान सीमा तक मुआवजा दिया जाता है

कम ऑपरेटिंग वोल्टेज

निरपेक्ष, अंतर और पण प्रकार

दबाव 10 इंच H20 से 100 psi . तक होता है

इंच H20, cm H20, psi, mbar, bar, kPa . में मानक अंशांकन

कुल त्रुटि बैंड ± 2.0% पूर्ण पैमाने की अवधि अधिकतम

RoHS अनुपालन संभावित आवेदन

प्रवाह अंशशोधक

वेंटिलेशन और वायु प्रवाह मॉनिटर

गैस प्रवाह उपकरण

स्लीप एपनिया निगरानी और चिकित्सा उपकरण

बैरोमेट्री

वायवीय नियंत्रण

एचवीएसी

विशेष विवरण:
