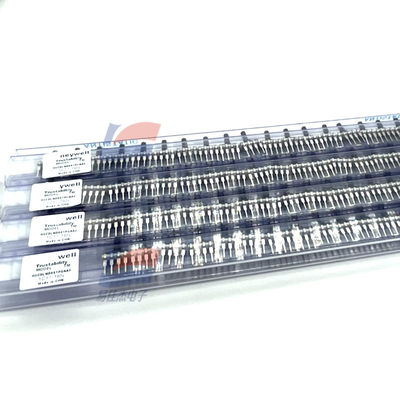

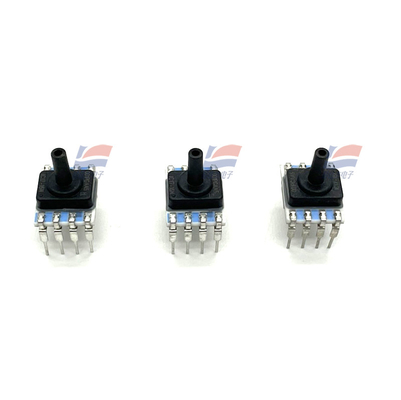

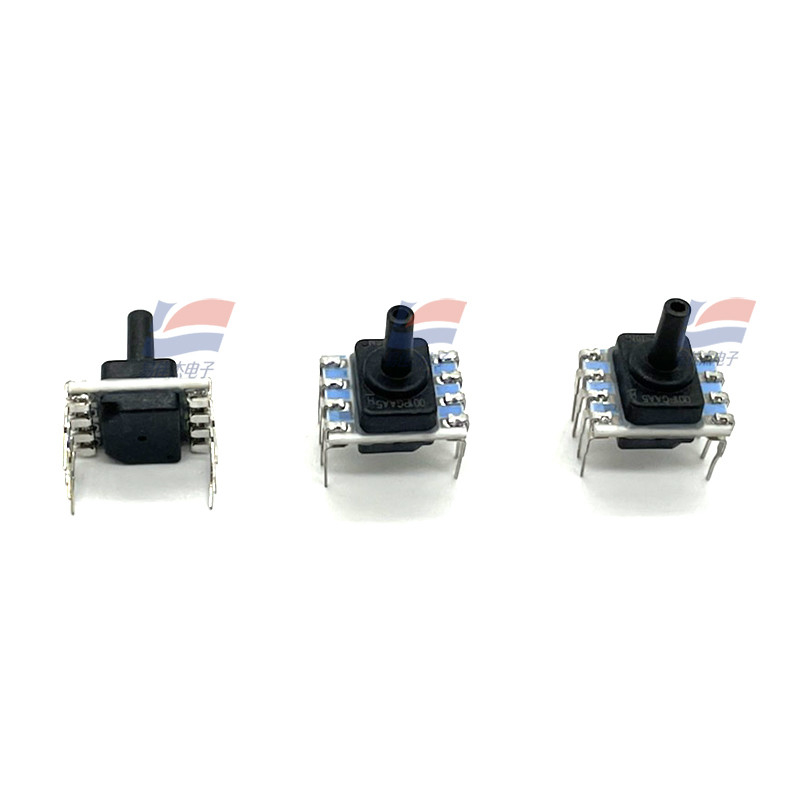

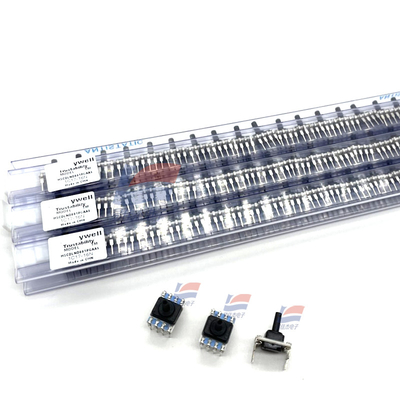

एल्यूमिना सिरेमिक सबस्ट्रेट गेज प्रेशर सेंसर 1psi I2C SPI आउटपुट HSCDLND001PGAA5

उत्पाद वर्णन:

HSCDLND001PGAA5 एल्यूमिना सिरेमिक सबस्ट्रेट गेज प्रेशर 1psi प्रेशर सेंसर

विशेषताएँ:

ऑनबोर्ड दबाव संवेदक TruStability™ एचएससी श्रृंखला मुआवजा।TEB (कुल त्रुटि बैंड): ±1% FSS से ±3% FSS।(अंतर दबाव, गेज दबाव), कम (पूर्ण दबाव, अंतर दबाव, गेज दबाव)।डिजिटल या एनालॉग आउटपुट।डीआईपी, एसआईपी, श्रीमती

दबाव की सीमा

±1.6 mbar से ±10 बार, ±160 Pa से ±1 MPa, ±0.5 inH20 से ±150 psi

सिलिकॉन सिरैमिक (HSC) सीरीज़ एक पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर है जो एक आनुपातिक एनालॉग या डिजिटल आउटपुट प्रदान करता है ताकि पूरे स्केल प्रेशर स्पैन और तापमान रेंज में प्रेशर रीडिंग प्रदान की जा सके।एचएससी श्रृंखला सर्किट बोर्ड पर एकीकृत सर्किट (एएसआईसी) का उपयोग करके सेंसर शून्य स्थिति, संवेदनशीलता, तापमान गुणांक और गैर-रैखिकता के लिए अंशांकन और तापमान मुआवजा कर सकती है।कैलिब्रेटेड एनालॉग और डिजिटल आउटपुट क्रमशः 1 kHz और 2 kHz की दर से अपडेट किए जाते हैं।

HSC श्रृंखला को तापमान सीमा 0°C से 50°C [32°F से 122°F] में कैलिब्रेट किया जाता है।सेंसर में 3.3Vdc या 5.0Vdc की एकल बिजली आपूर्ति है।

ये सेंसर निरपेक्ष, गेज या अंतर दबाव को माप सकते हैं।पूर्ण दबाव संवेदक वैक्यूम दबाव को आंतरिक संदर्भ मान के रूप में उपयोग करता है, और इसका आउटपुट मान पूर्ण दबाव के समानुपाती होता है।गेज प्रेशर सेंसर वायुमंडलीय दबाव को एक संदर्भ के रूप में लेता है और वायुमंडलीय दबाव में अंतर के अनुपात में आउटपुट मान प्रदान करता है।विभेदक दबाव संवेदक दो दबाव बंदरगाहों के बीच दबाव को माप सकता है।

TruStability® प्रेशर सेंसर को गैर-संक्षारक और गैर-आयनिक गैसों, जैसे हवा और अन्य शुष्क गैसों के साथ काम करने के लिए डिज़ाइन किया गया है।ढेर सारे विकल्प इन सेंसरों के प्रदर्शन को 40 mbar, 4 kPa, और 20 inH2O से अधिक दाब सीमा तक बढ़ाते हैं।

एसनिर्दिष्टीकरण:
