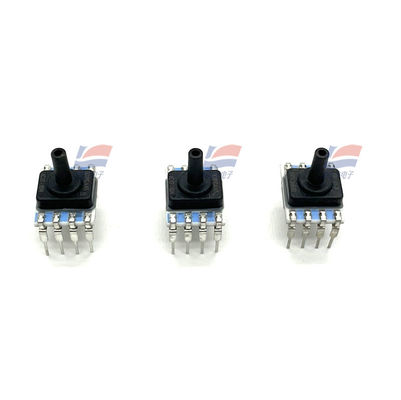

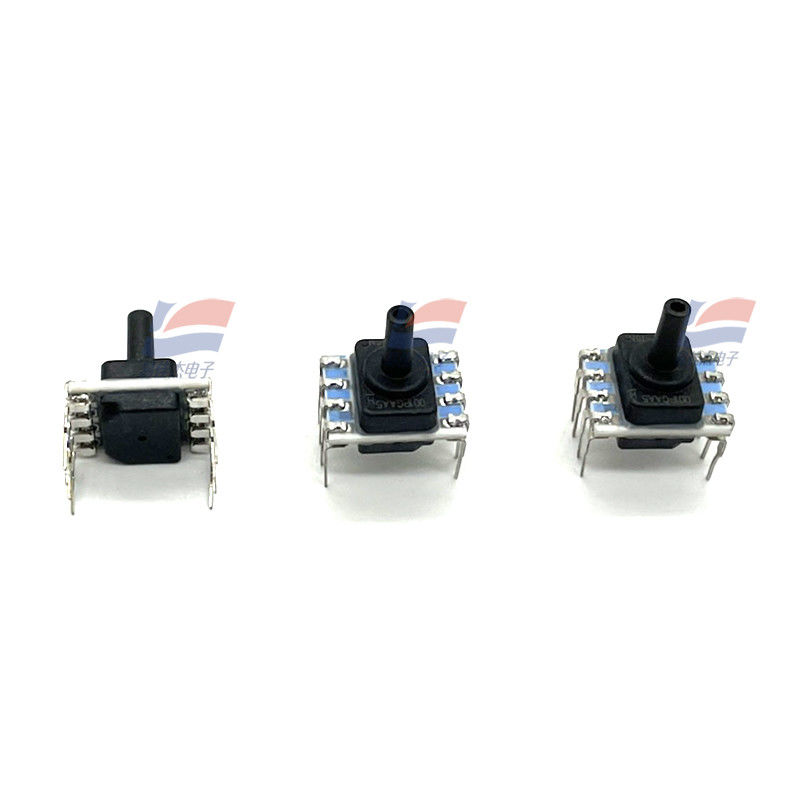

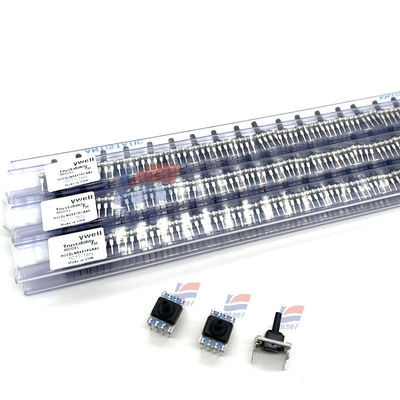

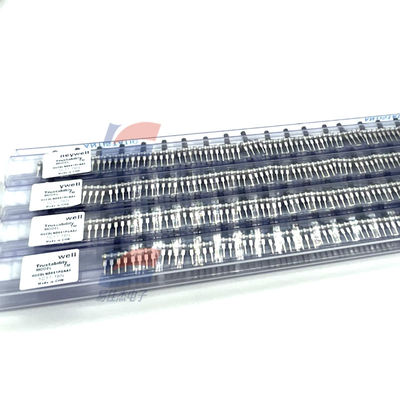

HSCDLND001PGAA5 गेज दबाव सेंसर एल्यूमीनियम सिरेमिक सब्सट्रेट 1psi I2C SPI आउटपुट

उत्पाद का वर्णन:

HSCDLND001PGAA5 एल्यूमीनियम सिरेमिक सब्सट्रेट प्रेशर गेज 1psi प्रेशर सेंसर

विशेषताएं:

ऑनबोर्ड दबाव सेंसर TruStabilityTM HSC श्रृंखला मुआवजा. TEB (कुल त्रुटि बैंड): ± 1% FSS से ± 3% FSS. (अंतर दबाव, गेज दबाव), कम (पूर्ण दबाव, अंतर दबाव,गेज दबाव)डीआईपी, एसआईपी, एसएमटी

दबाव की सीमा

±1.6 mbar से ±10 bar, ±160 Pa से ±1 MPa, ±0.5 inH20 से ±150 psi

The Silicon Ceramic (HSC) series is a piezoresistive silicon pressure sensor that provides a proportional analog or digital output to provide pressure readings across a full scale pressure span and temperature range. एचएससी श्रृंखला सेंसर शून्य स्थिति, संवेदनशीलता के लिए अंशांकन और तापमान मुआवजा कर सकते हैं,सर्किट बोर्ड पर एकीकृत सर्किट (ASIC) का उपयोग करके तापमान गुणांक और गैर-रैखिकताकैलिब्रेटेड एनालॉग और डिजिटल आउटपुट क्रमशः लगभग 1 kHz और 2 kHz की दर से अपडेट किए जाते हैं।

एचएससी सीरीज को 0°C से 50°C [32°F से 122°F] तापमान सीमा में कैलिब्रेट किया गया है। सेंसर में 3.3Vdc या 5.0Vdc की एकल बिजली की आपूर्ति है।

ये सेंसर पूर्ण, गेज या अंतर दबाव माप सकते हैं। पूर्ण दबाव सेंसर वैक्यूम दबाव को आंतरिक संदर्भ मान के रूप में उपयोग करता है,और इसके आउटपुट मूल्य पूर्ण दबाव के आनुपातिक हैगेज दबाव सेंसर वायुमंडलीय दबाव को संदर्भ के रूप में लेता है और वायुमंडलीय दबाव में अंतर के आनुपातिक एक आउटपुट मान प्रदान करता है।अंतर दबाव सेंसर दो दबाव बंदरगाहों के बीच दबाव को माप सकता है.

TruStability® दबाव सेंसर गैर संक्षारक और गैर आयनिक गैसों, जैसे हवा और अन्य सूखी गैसों के साथ काम करने के लिए डिज़ाइन किए गए हैं।इन सेंसरों के प्रदर्शन को 40 एमबीआर से अधिक दबाव सीमाओं तक बढ़ाने के लिए कई विकल्प हैं।, 4 kPa, और 20 inH2O.

Sविनिर्देश:
