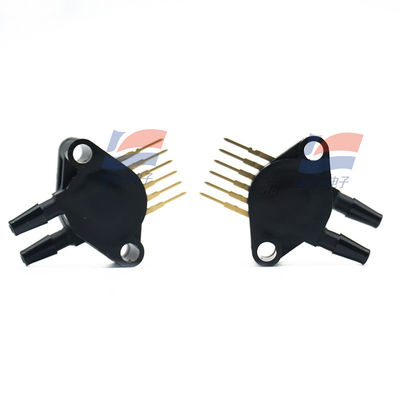

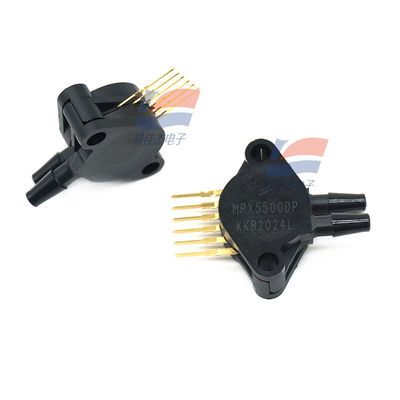

औद्योगिक स्वचालन के लिए YJJ MPX5700DP अंतर दबाव सेंसर 0 ¥ 700kPa

उत्पाद विवरण:

YJJ MPX5700DP डिफरेंशियल प्रेशर सेंसर 0–700kPa औद्योगिक स्वचालन के लिए

विशेषताएं:

डुअल-पोर्ट, 5V पावर सप्लाई, ऑन-चिप कंपेंसटेड डिफरेंशियल प्रेशर सेंसर, रेंज 0–700 kPa, एनालॉग वोल्टेज आउटपुट (0.2–4.7 V), बिल्ट-इन टेम्परेचर कंपनसेशन और कैलिब्रेशन, मीडियम-हाई डिफरेंशियल प्रेशर / गेज प्रेशर / एब्सोल्यूट प्रेशर मापन परिदृश्यों के लिए उपयुक्त।

मुख्य पैरामीटर (त्वरित अवलोकन) तालिका

पैरामीटर आइटम विशिष्ट / सीमा मान स्पष्टीकरण

दबाव प्रकार डिफरेंशियल प्रेशर / गेज प्रेशर / एब्सोल्यूट प्रेशर (एकाधिक कॉन्फ़िगरेशन

समान श्रृंखला) डुअल पोर्ट, दोनों सिरों पर दबाव अंतर या सिंगल-एंड गेज प्रेशर मापने में सक्षम। सेमीकंडक्टर

रेंज 0–700 kPa (0–101.5 psi) मीडियम-हाई प्रेशर मापन, औद्योगिक / ऑटोमोटिव परिदृश्यों को कवर करता है

पावर सप्लाई 4.75–5.25 VDC (विशिष्ट 5 V) प्रोपोर्शनल आउटपुट, पावर सप्लाई के साथ रैखिक रूप से मेल खाता है

आउटपुट रेंज 0.20–4.70 V 0 kPa 0.2 V के अनुरूप है, 700 kPa 4.7 V के अनुरूप है

संवेदनशीलता 6.4 mV/kPa सुविधाजनक रैखिक रूपांतरण

सटीकता / रैखिकता ±2.5 %FS ऑन-चिप कंपनसेशन, किसी अतिरिक्त तापमान बहाव प्रसंस्करण की आवश्यकता नहीं है

प्रतिक्रिया समय 1 ms (10%–90%) तेज गतिशील प्रतिक्रिया

ऑपरेटिंग तापमान -40 से +125 °C विस्तृत तापमान रेंज औद्योगिक / ऑटोमोटिव / आउटडोर अनुप्रयोगों के लिए उपयुक्त

ओवरप्रेशर / बर्स्ट 2800 kPa (406 psi) / 3500 kPa दुरुपयोग और यांत्रिक झटके के प्रतिरोधी

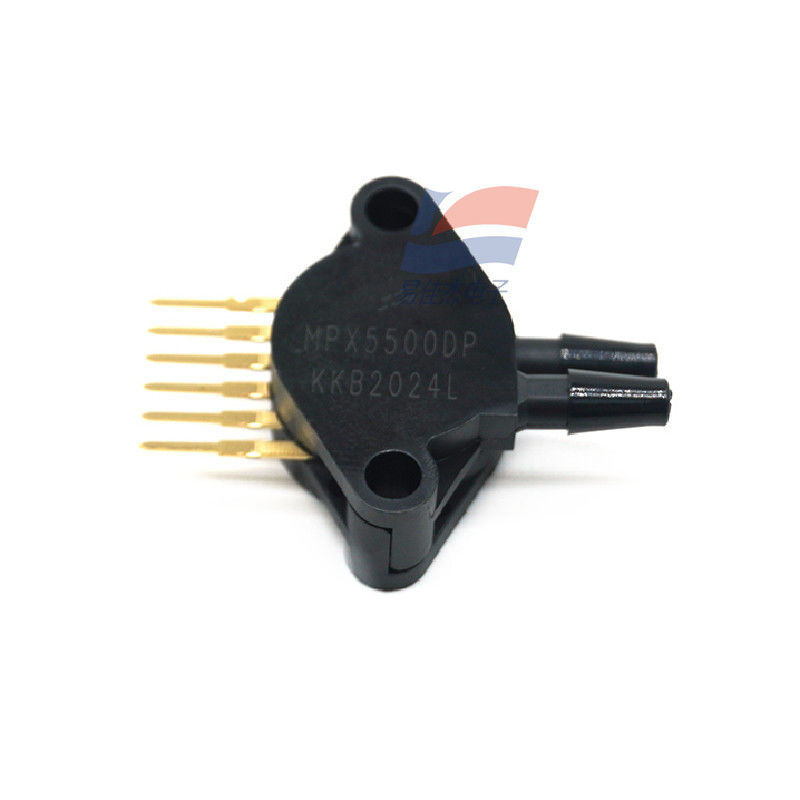

पैकेज 6-पिन SIP (थ्रू-होल माउंटिंग) डुअल इनवर्टेड हुक पोर्ट, दबाव कनेक्शन के लिए आसान

ऑपरेटिंग करंट ≤10 mA मध्यम बिजली की खपत

सिद्धांत और विशेषताएं

एक रेसिस्टिव MEMS सिलिकॉन शियर स्ट्रेस स्ट्रेन गेज का उपयोग करके, डायाफ्राम का विरूपण ब्रिज के प्रतिरोध को बदलता है, और आउटपुट दबाव के लिए रैखिक रूप से संबंधित होता है। सेमीकंडक्टर।

ऑन-चिप सिग्नल कंडीशनिंग, टेम्परेचर कंपनसेशन और कैलिब्रेशन, उच्च एकीकरण, प्रयोग करने योग्य एनालॉग सिग्नल का प्रत्यक्ष आउटपुट, सिस्टम डिजाइन लागत को कम करता है।

डिफरेंशियल प्रेशर, गेज प्रेशर और एब्सोल्यूट प्रेशर के तीन मापन मोड का समर्थन करता है (समान श्रृंखला में विभिन्न मॉडल), विभिन्न अनुप्रयोग आवश्यकताओं के लिए उपयुक्त। सेमीकंडक्टर। मुख्य उद्देश्य

औद्योगिक स्वचालन: हाइड्रोलिक/एयर सिस्टम प्रेशर मॉनिटरिंग, पाइपलाइन प्रेशर डिफरेंशियल डिटेक्शन, लीक डायग्नोसिस, एचवीएसी एयर प्रेशर कंट्रोल, प्रोसेस सेफ्टी इंटरलॉक।

ऑटोमोटिव इलेक्ट्रॉनिक्स: इंजन इनटेक प्रेशर, ब्रेक सिस्टम, टायर प्रेशर मॉनिटरिंग, ट्रांसमिशन ऑयल प्रेशर, एग्जॉस्ट आफ्टर-ट्रीटमेंट प्रेशर डिटेक्शन।

चिकित्सा उपकरण: वेंटिलेटर एयरवे प्रेशर, नेगेटिव प्रेशर ड्रेनेज, इन्फ्यूजन पंप प्रेशर कंट्रोल, मॉनिटर प्रेशर डिफरेंस मॉड्यूल।

निर्माण मशीनरी और सुरक्षा: हाइड्रोलिक एक्सकेवेटर / क्रेन प्रेशर मॉनिटरिंग, फायरफाइटिंग सिस्टम वाटर प्रेशर, लीक अलार्म और लिक्विड लेवल मापन।

चयन और उपयोग युक्तियाँ

MPX10DP (0–10 kPa) के समान श्रृंखला, महत्वपूर्ण रेंज अंतर के साथ। कृपया वास्तविक दबाव रेंज के आधार पर चयन करें।

5V सिस्टम डायरेक्ट पावर सप्लाई, आउटपुट सीधे MCU ADC से जुड़ा हुआ, जटिल सिग्नल कंडीशनिंग की आवश्यकता नहीं है।

डुअल पोर्ट प्रेशर मॉनिटरिंग का उपयोग करते समय दिशा का ध्यान रखें। रिवर्स प्रेशर डिफरेंस मापन सटीकता को प्रभावित कर सकता है; ऐसे स्थानों पर स्थापित करने से बचें जहां पोर्ट बल विरूपण के अधीन हों।

चौड़ी तापमान रेंज के तहत सटीकता अभी भी ±2.5% FS को पूरा करती है, औद्योगिक और ऑटोमोटिव अनुप्रयोगों के लिए उपयुक्त है।

विनिर्देश:
