उत्पाद विवरण:
|
| कार्य दबाव सीमा: | 10kpa | शुद्धता: | ± 2.5% |
|---|---|---|---|
| अधिकतम कार्य दबाव: | 75 एमपीए | माउंटिंग विधि: | होल माउंटिंग के माध्यम से |
| न्यूनतम कामकाजी आपूर्ति वोल्टेज: | 3V | यूनिवर्सल पैकेज: | यूनीबॉडी -4 |
| ＜1.1W: | अनुरूप | अधिकतम कार्यशील आपूर्ति वोल्टेज: | 6V |
| प्रमुखता देना: | 10KPa अंतर दबाव सेंसर,MPX10DP अंतर दबाव सेंसर,1.45PSI अंतर दबाव सेंसर |
||
उत्पाद विवरण:

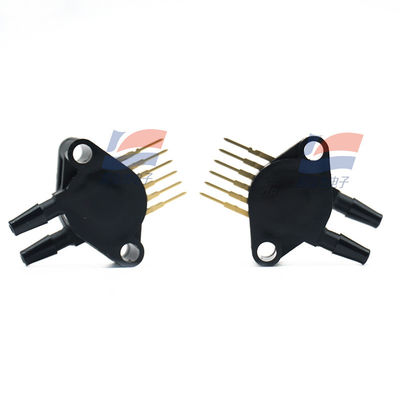

YJJ MPX10DP डुअल-पोर्ट अनकम्पेन्सेटेड डिफरेंशियल प्रेशर सेंसर
विशेषताएं:
डुअल-पोर्ट, नॉन-कम्पेन्सेटेड डिफरेंशियल प्रेशर सेंसर, रेंज 0–10 kPa, एनालॉग वोल्टेज आउटपुट, 3.0–6.0 V पावर सप्लाई के साथ संगत, माइक्रो-प्रेशर, डिफरेंशियल प्रेशर और लिक्विड लेवल/फ्लो डिटेक्शन परिदृश्यों के लिए उपयुक्त।
मुख्य पैरामीटर (त्वरित अवलोकन) तालिका
पैरामीटर आइटम विशिष्ट / सीमा मान स्पष्टीकरण
प्रेशर टाइप डिफरेंशियल प्रेशर दो सिरों के बीच दबाव अंतर को मापता है
रेंज 0–10 kPa (0–1.45 psi) माइक्रो-प्रेशर मापन
पावर सप्लाई 3.0–6.0 VDC रैटियोमेट्रिक आउटपुट
फुल-स्केल आउटपुट (VFSS) विशिष्ट 35 mV (20–50 mV) दबाव के लिए रैखिक रूप से आनुपातिक
संवेदनशीलता 3.5 mV/kPa सुविधाजनक रूपांतरण
लीनियरिटी ±1.0 %VFSS समग्र सटीकता की नींव
रिस्पांस टाइम 1.0 ms (10%–90%) तेज डायनामिक रिस्पांस
ऑपरेटिंग तापमान -40 से +125 °C औद्योगिक / चिकित्सा के लिए उपयुक्त विस्तृत तापमान रेंज
ओवरप्रेशर प्रोटेक्शन 75 kPa; बर्स्ट 100 kPa दुरुपयोग के प्रति प्रतिरोध
आउटपुट इम्पीडेंस 750–1250 Ω ADC / ऑपरेशनल एम्पलीफायर से मिलान करना आसान
पैकेज 4-पिन थ्रू-होल (केस 344C) डुअल रेडियल पोर्ट, एक ही तरफ आउटलेट
सिद्धांत और विशेषताएँ
स्ट्रेन गेज टाइप MEMS सिलिकॉन शियर स्ट्रेस सेंसर, डायाफ्राम विरूपण ब्रिज के प्रतिरोध को बदलता है, आउटपुट वोल्टेज दबाव अंतर के समानुपाती होता है।
कोई आंतरिक तापमान मुआवजा / कैलिब्रेशन नहीं, बाहरी सर्किट मुआवजे की आवश्यकता होती है, सटीकता और तापमान बहाव को अनुकूलित करने के लिए सुविधाजनक।
रैटियोमेट्रिक आउटपुट: पावर सप्लाई बदलने पर आउटपुट आनुपातिक रूप से स्केल किया जाता है, 3.3 V/5 V सिस्टम के लिए उपयुक्त। मुख्य उद्देश्य
चिकित्सा: वेंटिलेटर एयरवे प्रेशर, नेगेटिव प्रेशर ड्रेनेज, मॉनिटर प्रेशर डिफरेंस डिटेक्शन।
औद्योगिक: वेंटिलेशन और एयर कंडीशनिंग एयर वॉल्यूम / प्रेशर डिफरेंस, लीकेज डिटेक्शन, प्रोसेस कंट्रोल, न्यूमेटिक सिस्टम।
रोबोटिक्स / ऑटोमेशन: एयर सिलेंडर प्रेशर, लिक्विड लेवल इंडिकेशन, फ्लो मेजरमेंट।
उपभोक्ता / पर्यावरण: वॉशिंग मशीन वाटर लेवल, एनवायरनमेंटल कंट्रोल सिस्टम, लीकेज लोकेशन।
चयन और उपयोग के सुझाव
बिना मुआवजे के, बाहरी तापमान मुआवजे और सिग्नल कंडीशनिंग की आवश्यकता होती है। 16-बिट ADC रिज़ॉल्यूशन में सुधार कर सकता है।
दबाव के लिए डुअल पोर्ट को सही ढंग से कनेक्ट करने की आवश्यकता है। रिवर्स प्रेशर डिफरेंस के कारण होने वाले असामान्य मापन से बचें।
सिस्टम पावर सप्लाई के अनुसार 3.3 V या 5 V चुनें। रेंज और सटीकता की आवश्यकताओं के अनुसार जीरो पॉइंट / फुल स्केल को कैलिब्रेट करें।
विनिर्देश:
| मापन रेंज | 10KPA |
| आउटपुट सिग्नल | एनालॉग वोल्टेज 10.5 - 15 mV |
| जीरो पॉइंट ऑफसेट | ≤ 0.5 mV |
| समग्र पावर खपत | < 1.5 mW |
| रिस्पांस टाइम (T90) | ≤ 15 s |
