उत्पाद विवरण:
|
| रैखिकता: | 2000ppm तक रैखिक | repeatability: | <± 2 सह समतुल्य |
|---|---|---|---|
| अनुशंसित लोड प्रतिरोधक: | 10 ओम | संकल्प (इलेक्ट्रॉनिक पर निर्भर): | <0.5 पीपीएम विशिष्ट |
| तापमान सीमा: | -30°C से +50°C | दबाव सीमा: | 800 से 1200 mbar |
| ऑपरेटिंग आर्द्रता रेंज: | 15% से 90% आरएच | ||
| प्रमुखता देना: | दीर्घायु कार्बन मोनोऑक्साइड गैस सेंसर,छोटे वॉल्यूम कार्बन मोनोऑक्साइड गैस सेंसर |
||
उत्पाद का वर्णन:

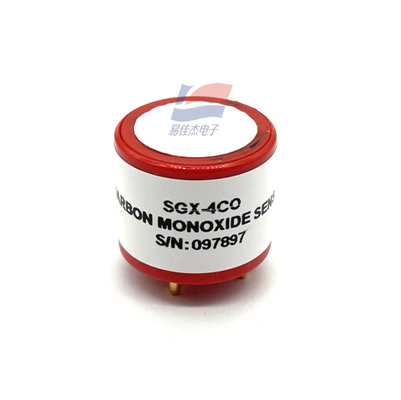

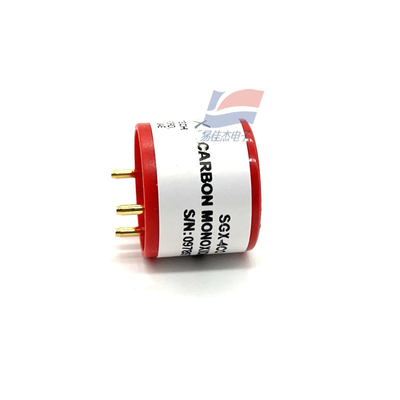

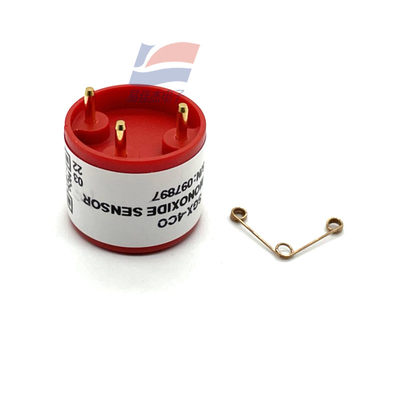

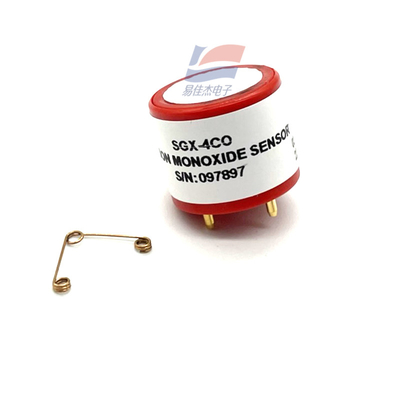

एसजीएक्स-4सीओ छोटे वॉल्यूम लंबे जीवन कार्बन मोनोऑक्साइड गैस सेंसर उपभोक्ता धुआं गैस डिटेक्टर के लिए प्रयोग किया जाता है
विशेषताएं:
एसजीएक्स वायु गुणवत्ता सेंसरों के विकास और उत्पादन में माहिर है, एसजीएक्स-4सीओ उपभोक्ता धुआं गैस डिटेक्टर अनुप्रयोगों के लिए उपयुक्त एक छोटे आकार, लंबे जीवन कार्बन मोनोऑक्साइड गैस सेंसर है।
विद्युत रासायनिक गैस सेंसर सेंसर इलेक्ट्रोड और संदर्भ इलेक्ट्रोड के बीच एक स्थिर पूर्वाग्रह प्रदान करने की जरूरत है। संदर्भ इलेक्ट्रोड के वोल्टेज काउंटर इलेक्ट्रोड द्वारा नियंत्रित किया जाता है,तो पूर्वाग्रह आम तौर पर ऑपरेटिंग एम्प के साथ काउंटर इलेक्ट्रोड को नियंत्रित करके स्थिर हैसेंसर एक वर्तमान आउटपुट है, हालांकि वर्तमान का आकार गैस सांद्रता के आनुपातिक है, लेकिन मूल्य बहुत छोटा है,तो एक पारस्परिक प्रतिरोध एम्पलीफायर वर्तमान एम्पलीफिकेशन प्रदान करने और MCU और अन्य प्रसंस्करण इकाइयों के लिए वोल्टेज परिवर्तित करने के लिए आवश्यक हैएम्पलीफायर सर्किट को अक्सर शून्य सेटिंग और आवर्धन समय प्राप्त करने की आवश्यकता होती है,और गैस एकाग्रता का प्रतिनिधित्व वोल्टेज उत्पादन भी तापमान और दबाव की जानकारी एकत्र करने के लिए क्षतिपूर्ति करने की जरूरत है.
SGX-4CO का पूर्वाग्रह वोल्टेज Vref 0 है और ऑप एम्प U1.2 काउंटर इलेक्ट्रोड को नियंत्रित करता है ताकि पूर्वाग्रह 0 पर स्थिर रहे।आर2 का 10 ओम प्रतिरोध और सेंसर के अंदर समकक्ष क्षमता सेंसर प्रतिक्रिया समय में सुधार के लिए आरसी दोलन सर्किट बनाते हैं. R3 प्रतिरोध नियंत्रण प्रवर्धन, SGX-4CO की वर्तमान संवेदनशीलता 30nA/ppm है, इसलिए सर्किट आउटपुट संवेदनशीलता 25K*30nA/ppm=0.75mV/ppm है,500 पीपीएम की अधिकतम माप सीमा से गुणा आउटपुट संवेदनशीलता पर ध्यान दें 1 से अधिक नहीं हो सकता.3V, अन्यथा आउटपुट पूरे माप सीमा को कवर नहीं कर सकता है.
एसविनिर्देश:
| रेंज | 0 ️ 2000 पीपीएम |
| आउटपुट सिग्नल | 70 ± 20 एनए/पीपीएम |
| विशिष्ट आधार सीमा | ±2 पीपीएम सीओ समकक्ष |
| फ़िल्टर क्षमता | >20 000 पीपीएम घंटे |
| T90 प्रतिक्रिया समय | < 30 सेकंड |
| अधिकतम अधिभार | 5000 पीपीएम |
