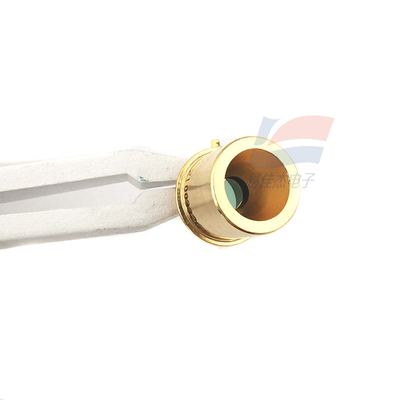

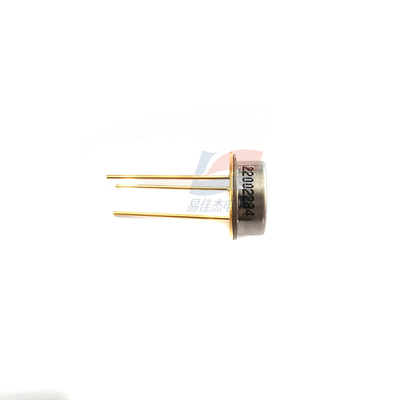

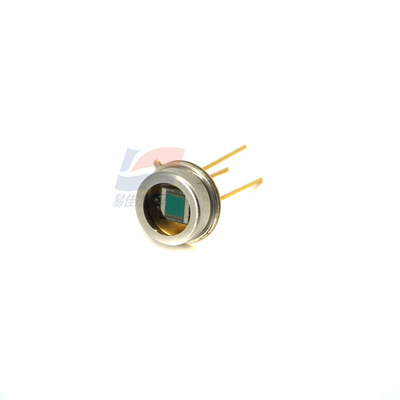

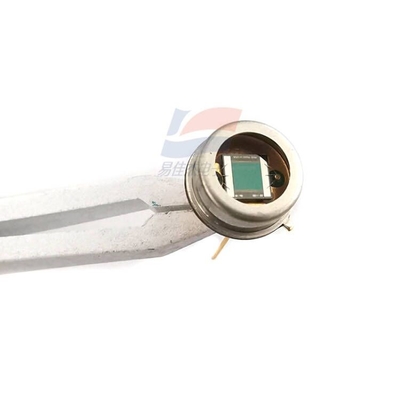

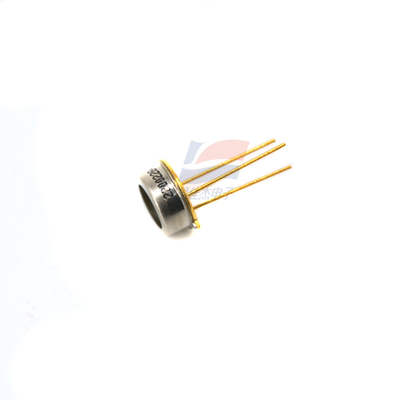

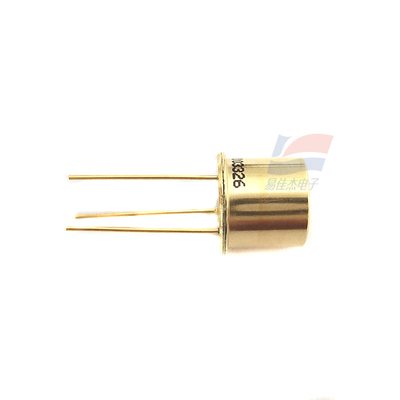

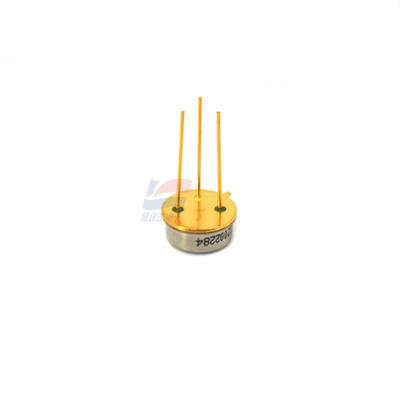

YJJ JSIR 350-4 MEMS इन्फ्रारेड लाइट सोर्स एनडीआईआर गैस माप के लिए इन्फ्रारेड एमिटर

उत्पाद का वर्णन:

जेएसआईआर 350-4 एमईएमएस इन्फ्रारेड लाइट सोर्स एनडीआईआर गैस माप के लिए इन्फ्रारेड एमिटर

विशेषताएं:

TO8 कनेक्टर पर 4 चिप्स के साथ इन्फ्रारेड एमिटर का उपयोग कम एकाग्रता या कम अवशोषण विशेषताओं वाली गैसों को मापने के लिए किया जाता है।मानक TO8 आवास में एक खिड़की के बिना परावर्तक के साथ संस्करण भी 30 सेमी से लंबी दूरी मापने के लिए उपयुक्त हैइस एमईएमएस आधारित फिलामेंट एमिटर समकक्ष का जीवनकाल काफी लंबा और बहाव कम है।

फिलामेंट इन्फ्रारेड स्रोतों के विपरीत, जेएसआईआर 350 क्वाड एमिटर मॉड्यूलेटेड/पल्स करने योग्य है और अतिरिक्त चॉपर की आवश्यकता नहीं है।

उच्च-प्रदर्शन वाले नैनोअमोर्फस कार्बन डायफ्राम दीर्घकालिक स्थिर विकिरण आउटपुट के लिए 850 °C तक के डायफ्राम तापमान को प्राप्त कर सकते हैं।जेएसआईआर 350 क्वाड आईआर ट्रांसमीटर औद्योगिक एयरोस्पेस और अन्य मांग वाले अनुप्रयोगों में विभिन्न प्रकार के गैस विश्लेषण अनुप्रयोगों के लिए आदर्श है.

आईआर इल्युमिनेटर का उपयोग एमटीएस थर्मोपाइल डिटेक्टर या एमपीएस पाइरो डिटेक्टर के साथ किया जा सकता है।एक माइक्रो-हाइब्रिड आईआर डिटेक्टर के साथ संयोजन गैस सांद्रता का विश्लेषण करते समय बेहतर प्रदर्शन सुनिश्चित करता है और सटीक माप परिणाम सुनिश्चित करता है.

प्रदर्शन विशेषताएं

व्यापक उत्सर्जन 2-15 μm

झिल्ली का तापमान 850 °C तक

उच्च विकिरण उत्पादन

उच्च मॉड्यूलेशन आवृत्ति

लंबे जीवन (उच्च झिल्ली स्थिरता के कारण विश्वसनीयता)

HermeSEAL तकनीक उपलब्ध है

तकनीकी पैरामीटर खुला / खिड़की N2 इकाई
स्पेक्ट्रल आउटपुट रेंज 2... 15 μm
सक्रिय क्षेत्रफल 2.2 x 2.2 मिमी2
गर्मी प्रतिरोधी 1 40 ± 20 Ω
तापमान गुणांक 2 typ. 500 ppm/K
समय स्थिर 0-63 % आम तौर पर 12.5 एमएस
नाममात्र बिजली की खपत 3 650 mW
ऑपरेटिंग वोल्टेज 4 टाइप 4.9 V
ऑपरेटिंग करंट 4 टाइप 132 mA
अनुशंसित ड्राइविंग मोड पावर मोड
सक्रिय क्षेत्र का तापमान 1,5,6 610 ± 30 °C
खिड़की
उपलब्धः सफीर, BaF2, CaF2, Si ARC, अन्य पर
अनुरोध
आवास TO39
अनुमानित जीवनकाल 7,8 > 5 000 h 740 °C पर
> 100 000 घंटे 610 °C पर
पूर्ण अधिकतम रेटिंग
इनपुट पावर 3,5 1 200 mW
खिड़की के बिना आवास का तापमान 8 185
85 °C खिड़की के साथ
सक्रिय क्षेत्र का तापमान 850 °C
