उत्पाद विवरण:
|
| area of the sensitive element is: | 2.0×1.0mm2 | Output signal: | >2.5V |
|---|---|---|---|
| Balance: | <20% | Working voltage: | 2.2-15V |
| Working current: | 8.5-24μA | ||
| प्रमुखता देना: | मानव शरीर इन्फ्रारेड सेंसर मॉड्यूल,पाइरोइलेक्ट्रिक इन्फ्रारेड सेंसर मॉड्यूल,मानव शरीर इन्फ्रारेड सेंसर |
||
उत्पाद का वर्णन:

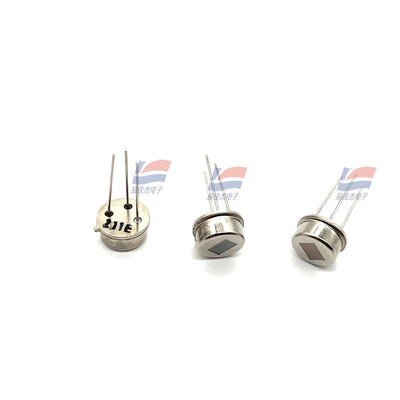

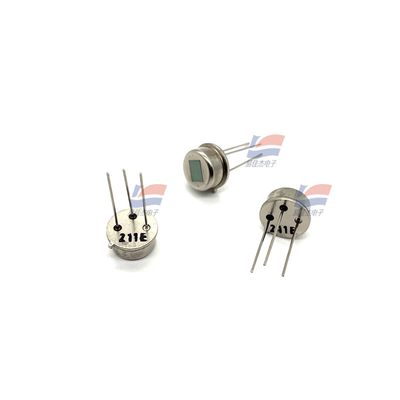

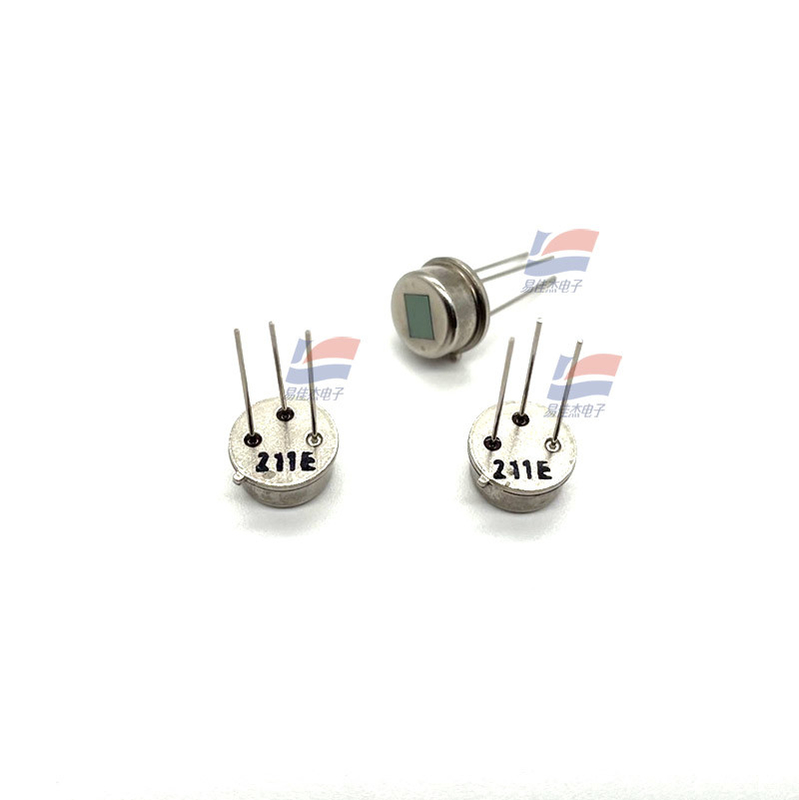

RE200B पायरोइलेक्ट्रिक इन्फ्रारेड सेंसर मानव शरीर इन्फ्रारेड सेंसर मॉड्यूल
विशेषताएं:
RE200B एक प्रकार का सेंसर है। RE200B इन्फ्रारेड विकिरण का पता लगाने के लिए तापमान के साथ बदलते पाइरोइलेक्ट्रिक सामग्री ध्रुवीकरण की विशेषता को अपनाता है,और तापमान परिवर्तन के कारण होने वाले हस्तक्षेप को दबाने के लिए दोहरे संवेदनशील तत्व पूरक विधि को अपनाता है, जो सेंसर की कार्य स्थिरता में सुधार करता है।
दोहरी पायरोइलेक्ट्रिक इन्फ्रारेड सेंसर RE200B संवेदनशील तत्व क्षेत्र 2.0×1.0mm2
आउटपुट सिग्नल >2.5V
(420°k ब्लैकबॉडी 1 हर्ट्ज मॉड्यूलेशन आवृत्ति 0.3-3.0 हर्ट्ज बैंडविड्थ 72.5db लाभ)
(mVp-p) (25°C)
शेष राशि <20%
कामकाजी वोल्टेज 2.2-15V
कार्य करंट 8.5-24μA
उपयोगः 1, उपरोक्त विशेषताओं स्रोत प्रतिरोध R2 = 47KΩ की स्थिति के तहत मापा जाता है, उपयोगकर्ता सेंसर का उपयोग करते समय अपनी जरूरतों के अनुसार R2 के आकार को समायोजित कर सकते हैं।
2, सबसे अच्छा ऑप्टिकल डिजाइन प्राप्त करने के लिए संवेदनशील तत्व की स्थिति और दृश्य क्षेत्र के आकार पर ध्यान दें।
3. सभी वोल्टेज सिग्नल माप पीक-टू-पीक कैलिब्रेशन हैं। संतुलन बी में ईए और ईबी क्रमशः दो संवेदनशील तत्वों के वोल्टेज आउटपुट सिग्नल के शिखर और शिखर का प्रतिनिधित्व करते हैं।
4, सेंसर का उपयोग करते समय, पिन के झुकने या वेल्डिंग भाग पिन के आधार से 4 मिमी से अधिक दूर होना चाहिए।
5, सेंसर का उपयोग करने से पहले, आप मैनुअल का संदर्भ लेना चाहिए, विशेष रूप से गलत पिन को रोकने के लिए
विनिर्देश:
| स्रोत वोल्टेज | 0.4-1.1V |
| परिचालन तापमान | -20°C -+ 70°C |
| भंडारण तापमान | -35°C -+ 80°C |
| स्रोत प्रतिरोध | R2=47 Kω |
