उत्पाद विवरण:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| प्रमुखता देना: | YJJ HX711 एडीसी चिप,इलेक्ट्रॉनिक तराजू एडीसी चिप,HX711 एडीसी चिप |
||
उत्पाद का वर्णन:

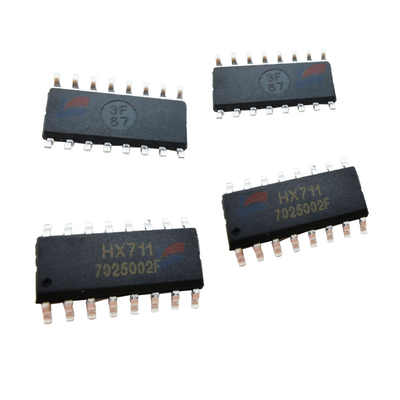

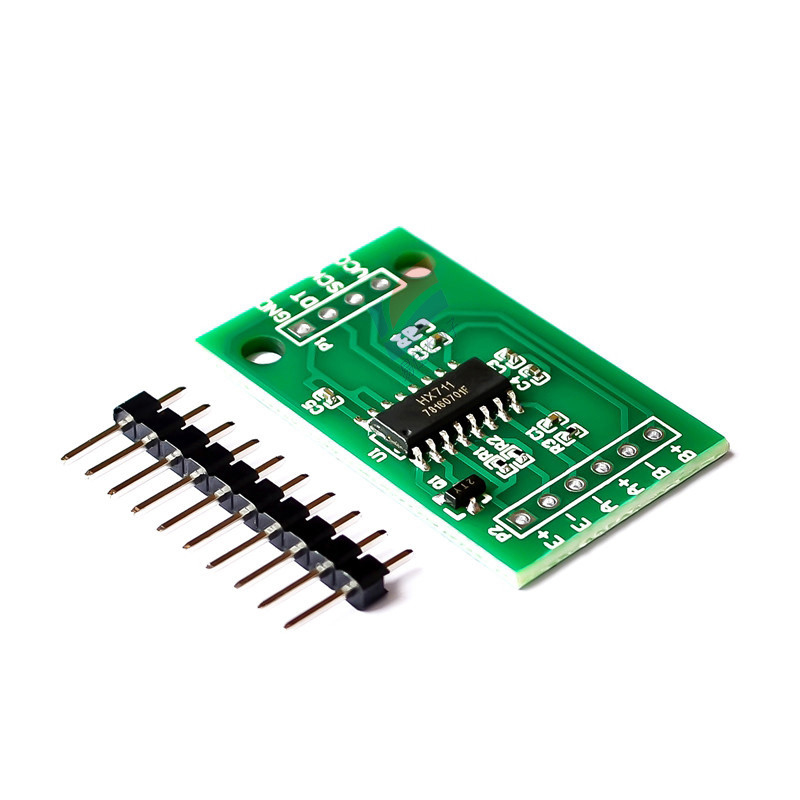

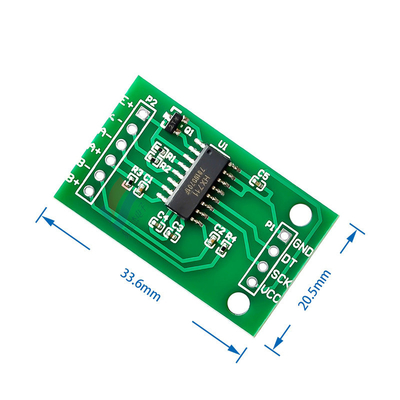

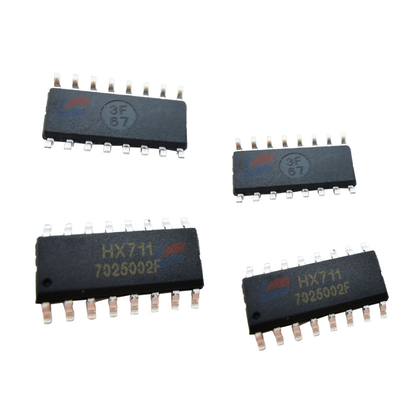

HX711 एडीसी चिप एडीसी इलेक्ट्रॉनिक तराजू के लिए 24-बिट एडीसी
विशेषताएं:
एचएक्स 711 एक एडीसी चिप है जिसमें एक प्रीएम्पलीफायर शामिल है। चिप विशेष रूप से इलेक्ट्रॉनिक पैमाने अनुप्रयोगों के लिए डिज़ाइन की गई है। लोड सेल, जो आमतौर पर वजन को मापते हैं, मिलीवोल्ट में एक वोल्टेज आउटपुट प्रदान करते हैं.इन आउटपुटों को सीधे नियंत्रक द्वारा संसाधित करना मुश्किल है, इसलिए हम HX711 IC का उपयोग कर सकते हैं,जो इन वोल्टेज संकेतों को प्राप्त करता है और एक मानक डिजिटल मूल्य प्रदान करता है जिसका उपयोग माइक्रोकंट्रोलर द्वारा किया जा सकता हैचिप में एक एकीकृत पूर्ववर्धक है जिसे विशेष रूप से इन निम्न वोल्टेज को संभालने के लिए डिज़ाइन किया गया है।
HX711 विशेषताएं और विनिर्देश
दो वैकल्पिक अंतर इनपुट चैनल
32, 64 और 128 के वैकल्पिक लाभ के साथ चिप पर सक्रिय कम शोर पीजीए
लोड सेल और एडीसी एनालॉग पावर सप्लाई के लिए ऑन-चिप पावर नियामक
बाह्य अवयवों और वैकल्पिक बाह्य क्रिस्टल के बिना ऑन-चिप ऑसिलेटर
पावर-ऑन और चिप रीसेट करें
सरल डिजिटल नियंत्रण और सीरियल इंटरफ़ेसः प्रोग्रामिंग के बिना पिन-संचालित नियंत्रण
वैकल्पिक 10SPS या 80SPS आउटपुट डेटा दर
दोनों 50 और 60 हर्ट्ज बिजली की आपूर्ति दबा दिया जाता है
वर्तमान खपतः सामान्य संचालन <1.5mA, बिजली की विफलता <1uA
ऑपरेटिंग पावर सप्लाई वोल्टेज रेंजः 2.6V से 5.5V
ऑपरेटिंग तापमान सीमाः -40°C से + 85°C
मैं HX711 का उपयोग कहाँ करूं?
लोड सेल का उपयोग करके वजन मापने के लिए, हमें आमतौर पर बिजली की आपूर्ति, आउटपुट एम्पलीफायर (शोर को कम करने के लिए) और एडीसी कनवर्टर को समायोजित करने की आवश्यकता होती है।इन तीनों कार्यों के लिए तीन अलग सर्किट और घटकों की आवश्यकता होती हैइसलिए, हम जटिल सर्किट को हटाए बिना उपरोक्त सभी कार्यों के साथ HX711 आईसी का उपयोग कर सकते हैं।
विनिर्देश:
| परिचालन बिजली आपूर्ति वोल्टेज रेंज | 2.6V से 5.5V तक |
| परिचालन तापमान सीमा | -40°C से + 85°C तक |
| एक साथ अस्वीकृति | 50 और 60 हर्ट्ज की बिजली आपूर्ति |
| चालू खपत | सामान्य संचालन <1.5mA, बिजली की विफलता <1uA |
