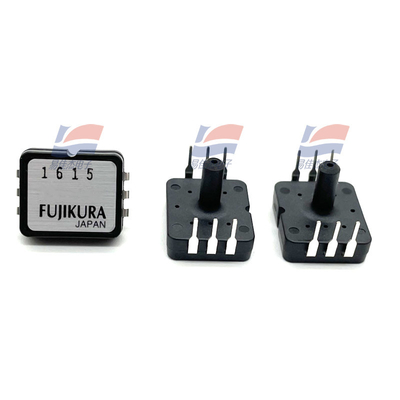

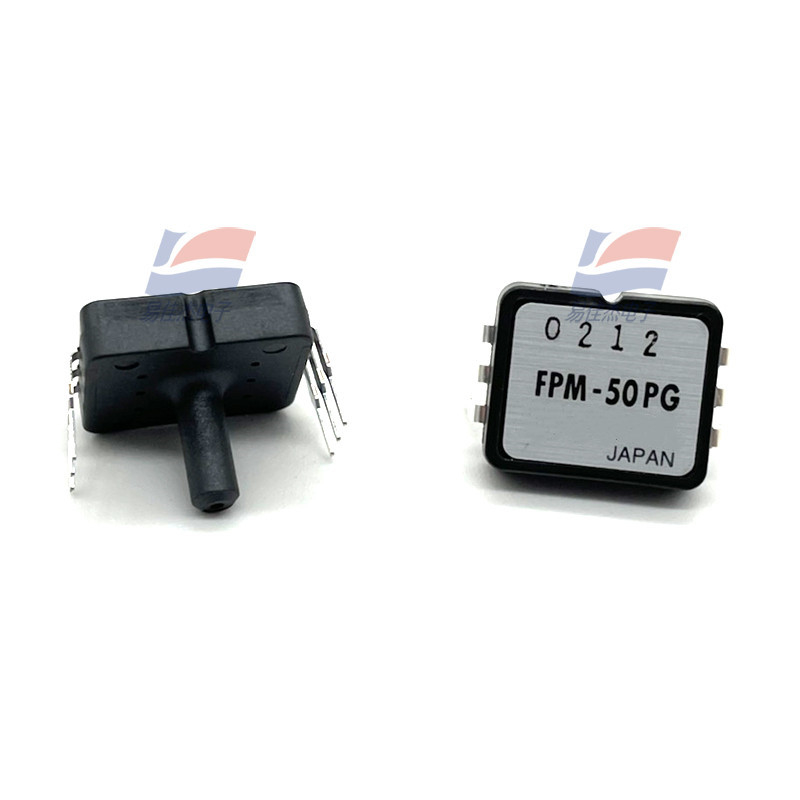

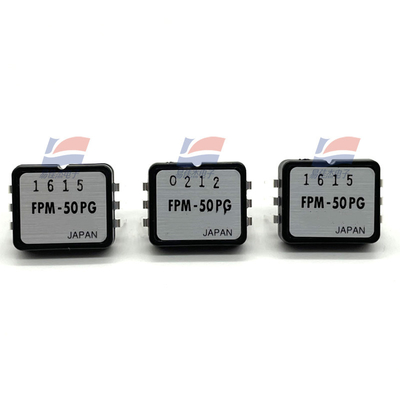

औद्योगिक चिकित्सा उपकरणों के लिए YJJ FPM-50PG 0~50psi दबाव सेंसर

उत्पाद का वर्णन:

एफपीएम-50पीजी 0~50पीएसआई दबाव सेंसर का प्रयोग औद्योगिक चिकित्सा उपकरणों में किया जाता है

विशेषताएं:

विनिर्देश

मॉडल 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG इकाई

अनुशंसित परिचालन स्थितियां

दबाव का प्रकार मापक दबाव -

नामित दबाव 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

मापने योग्य दबाव सीमा -13.79

तापमान सीमा 0 से 50 डिग्री सेल्सियस

दबाव माध्यम केवल गैर संक्षारक गैसें (तरल पदार्थ नहीं) -

उत्तेजना वर्तमान (निरंतर) 1.5 एमएडीसी

पूर्ण अधिकतम रेटिंग

अधिकतम भार दबाव नामित दबाव का दोगुना

1.5 गुना

रेटिंग

दबाव-

अधिकतम उत्तेजना वर्तमान 3.0 mADC

ऑपरेटिंग तापमान -20 से 100 डिग्री सेल्सियस

भंडारण तापमान -40 से 120 डिग्री सेल्सियस

ऑपरेटिंग आर्द्रता 30 से 80 (नॉन ओस की स्थिति) % आरएच

विद्युत विशेषताएं (ड्राइव करंट 1.5mA स्थिर, परिवेश तापमान Ta=25deg.C)

आउटपुट स्पैन वोल्टेज 60 से 140 (0kPa पर नामित दबाव तक) mV

ऑफसेट वोल्टेज +/-20 (0kPa पर) mV

ब्रिज प्रतिरोध 4000 से 6000 Ω

प्रतिक्रिया समय 2 (संदर्भ के लिए) msec.

सटीकता टीएसओ* +/-5

मापने योग्य दबाव

रेंज ((kPa) भाग संख्या

-13.79 से 13.79 FPM-02PG FPM-02PGR

-34.47 से 34.47 FPM-05PG FPM-05PGR

-48.26 से 48.26 FPM-07PG FPM-07PGR

-98.07 से 103.4 FPM-15PG FPM-15PGR

-98.07 से 206.8 FPM-30PG FPM-30PGR

-98.07 से 344.7 FPM-50PG FPM-50PGR

-98.07 से 482.6 FPM-70PG FPM-70PGR

-98.07 से 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 डिग्री सेल्सियस

P2= 1/2 x P3 (kPa) T2= 25 डिग्री सेल्सियस

P3= रिट्रीट दबाव (kPa) T3= 50 डिग्री सेल्सियस

ऑफसेट वोल्टेज (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

पूर्ण पैमाने पर आउटपुट वोल्टेज (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

आउटपुट स्पैन वोल्टेज (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

ऑफसेट वोल्टेज की तापमान संवेदनशीलता (% एफएस)

TSO = {बड़ा एक} / SV(25) x 100

बड़ा एक = {Voff(0)-Voff(25)} और {Voff(50)-Voff(25)} में से कौन सा बड़ा पूर्ण मान है

आउटपुट स्पैन वोल्टेज का तापमान गुणांक (% एफएस)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

रैखिकता (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

दबाव हिस्टेरिसिस (% एफएस)

भौतिकी = {वॉफ ↓25} - वॉफ ↓25} / एसवी ↓25} x 100

Voff ↓ 25): पी 3 दबाव द्वारा तनाव के बाद पी 1 के खिलाफ आउटपुट वोल्टेज।
