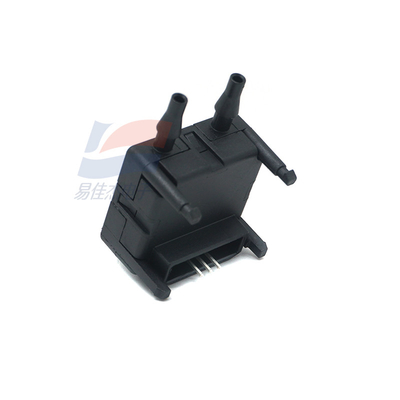

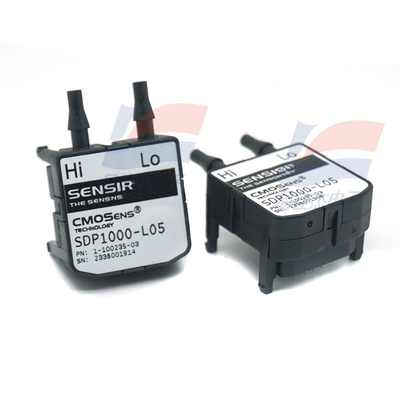

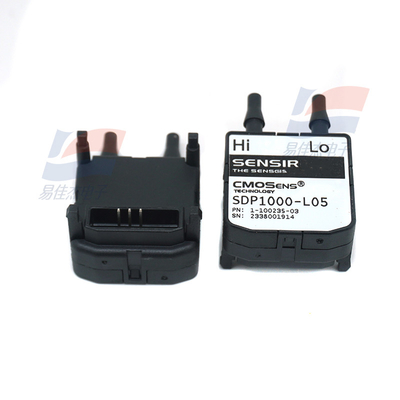

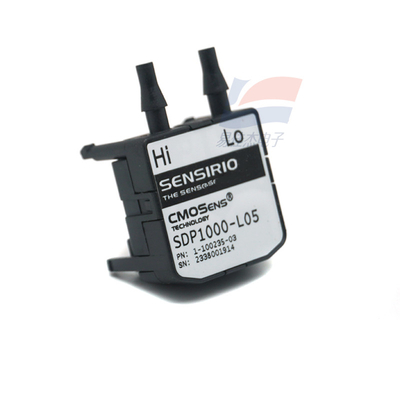

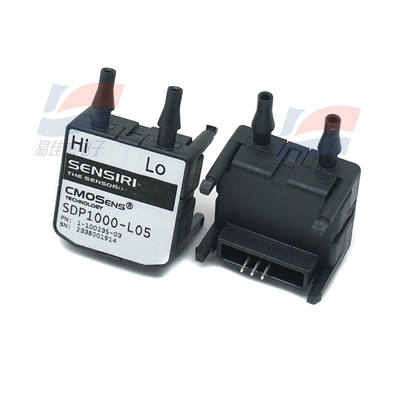

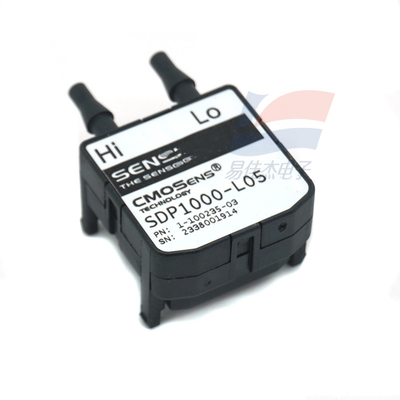

YJJ SDP1000-L05 HVAC अनुप्रयोग 0-125Pa प्रवाह और दबाव सेंसर

उत्पाद का वर्णन:

SDP1000-L05 HVAC अनुप्रयोग 0-125Pa प्रवाह और दबाव सेंसर

विशेषताएं:

सेंसिरियन अंतर दबाव और प्रवाह सेंसर थर्मल माप सिद्धांत को अपनाते हैं। नियंत्रण योग्य हीटिंग तत्व को दबाव स्थिर करने वाले झिल्ली के केंद्र में रखें,और फिर द्रव प्रवाह की दिशा के साथ हीटिंग तत्व के अपस्ट्रीम और डाउनस्ट्रीम के दोनों सिरों पर सममित रूप से तापमान सेंसर स्थापित करेंफिल्म के माध्यम से बहने वाले तरल पदार्थ के कारण गर्मी को डाउनस्ट्रीम तापमान सेंसर में स्थानांतरित किया जाता है, जिससे तापमान अंतर उत्पन्न होता है और इस प्रकार एक मापने योग्य और सटीक संकेत बनता है।दबाव-स्थिर ग्लास निष्क्रियता फिल्म माइक्रो थर्मल प्रवाह सेंसर एकीकृत करने के लिए उत्कीर्णन द्वारा सिलिकॉन चिप पर स्थापित किया जाता है.

पारंपरिक पिज़ोरेसिटिव फिल्म सेंसर की तुलना में, सीएमओएसएनएस गैस प्रवाह सेंसर में कम गति प्रवाह और अंतर दबाव संवेदनशीलता, विचलन बहाव और देरी में अधिक फायदे हैं,स्थिति संवेदनशीलता, झटके प्रतिरोध और तापमान उतार-चढ़ाव, और द्विदिश माप का समर्थन।

चिप में एक तापमान सेंसर होता है जिसका सिग्नल अतिरिक्त कैलिब्रेशन सेंसर लगाने की आवश्यकता के बिना किसी भी संभावित तापमान प्रभाव की भरपाई कर सकता है।सेंसिरियन के तकनीकी समाधान न केवल स्थान की बचत करते हैं बल्कि अत्यधिक उच्च लागत-प्रभावीता भी प्रदान करते हैंइसके अतिरिक्त, सुधार डेटा को संग्रहीत करने के लिए डिजिटल चिप पर एक डिजिटल प्रोसेसिंग सर्किट और एक स्टोरेज यूनिट एकीकृत है।सभी Sensirion सेंसर उत्पादन प्रक्रिया के दौरान व्यक्तिगत रूप से कैलिब्रेट कर रहे हैं यह सुनिश्चित करने के लिए कि संकेत हमेशा पूरी तरह से कैलिब्रेट कर रहे हैं, रैखिक और तापमान-मुआवजा।

सटीकता पूर्ण पैमाने का 0.1% है

सिग्नल प्रवर्धन के लिए एनालॉग वोल्टेज आउटपुटः 0 से 4 Vdc

प्रवाह माप के सिद्धांत के आधार पर

कैलिब्रेशन और तापमान मुआवजा

यह स्थापना दिशा से प्रभावित नहीं है

अपनी विशिष्ट आवश्यकताओं के अनुसार, आप विभिन्न मॉडल चुन सकते हैं। प्रत्येक मॉडल की विशेषताएं निम्नानुसार दी गई हैंः

मॉडलः कैलिब्रेशन रेंजः सटीकता उत्पाद की विशेषताएंः

SDP1000-L025 -62 से 62 Pa

रैखिकः -/+ 0.25" H2O 0.5% FS / 1.5% m.v.

SDP1000-L05 0 से 125 Pa

+ 0.5" H2O 0.2% FS / 1.5% m.v. रैखिक

SDP1000-L 0 से 500 Pa

+ 2" H2O 0.1% FS / 1.0% m.v. रैखिक

SDP1000-R 0 से 500 Pa

+ 2" H2O 0.2% FS / 1.0% m.v. वर्गमूल

SDP2000-L 0 से 3500 Pa

+14" H2O 0.1% FS / 1.0% m.v. रैखिक

* FS = पूर्ण पैमाने या पूर्ण पैमाने, m.v. = मापा गया मान; एक बड़ा मूल्य प्रभावी है।

आवेदन क्षेत्र

चिकित्सा अनुप्रयोग

हीटिंग, वेंटिलेशन और एचवीएसी अनुप्रयोग

औद्योगिक अनुप्रयोग

ऑटोमोबाइल इलेक्ट्रॉनिक्स

विनिर्देश

अंतर दबाव

सटीकताः 3% एम.वी.

दबाव सीमाः ±500Pa

शून्य बिंदु सटीकता 0.1Pa है

हवा और एन 2 का कैलिब्रेट करें

सामान्य

बिजली आपूर्ति वोल्टेजः 2.7-5.5V

औसत बिजली की आपूर्ति वर्तमान 3800μA है

बिजली की आपूर्ति करंट 5500μA है

इंटरफेस I2C

पैकेज के आयाम (लंबाई x चौड़ाई x ऊंचाई): 29 x 18 x 27.05mm3

शेन्ज़ेन यीजियाजी इलेक्ट्रॉनिक टेक्नोलॉजी कं, लिमिटेड मुख्य रूप से सेंसर उत्पादों की बिक्री में OEM निर्माताओं की सेवा करता है।हम दुनिया भर में प्रसिद्ध निर्माताओं के लिए चीन में उत्पाद बिक्री और तकनीकी सहायता सेवाएं प्रदान करते हैंहम वर्तमान में चीन और हांगकांग में सेंसर और नियंत्रण उत्पादों के एक पेशेवर आपूर्तिकर्ता भी हैं। मुख्यालय की स्थापना 2002 में हांगकांग में हुई थी।शेन्ज़ेन कंपनी शेन्ज़ेन में शेनन मध्य सड़क और हुआकियांग उत्तर सड़क के चौराहे पर स्थित हैइस बीच, कंपनी के पास शेन्ज़ेन और हांगकांग में बड़ी मात्रा में स्पॉट इन्वेंट्री है और शीघ्र वितरण के साथ सीधे विदेश से ऑर्डर दे सकती है।हमें उम्मीद है कि हम घरेलू संबंधित निर्माताओं के साथ सहयोग करेंगे ताकि आपकी कंपनी को उच्च गुणवत्ता वाले और संतोषजनक उत्पाद प्रदान किए जा सकें और आपके उत्पादों को अधिक प्रतिस्पर्धी बनाया जा सके।हम आपके साथ सहयोग करने के लिए उत्सुक हैं।
