YJJ NPA-700B-005D नींद श्वसन प्रणाली 35kpa दबाव सेंसर

उत्पाद का वर्णन:

NPA-700B-005D नींद श्वसन प्रणाली 35kpa दबाव सेंसर

विशेषताएं:

एनपीए श्रृंखला के दबाव सेंसर आकार में कॉम्पैक्ट होते हैं और कई वर्तमान अनुप्रयोगों के लिए एक किफायती और आदर्श समाधान प्रदान करते हैं जिन्हें जटिल कैलिब्रेशन के बिना तत्काल स्थापना और उपयोग की आवश्यकता होती है।

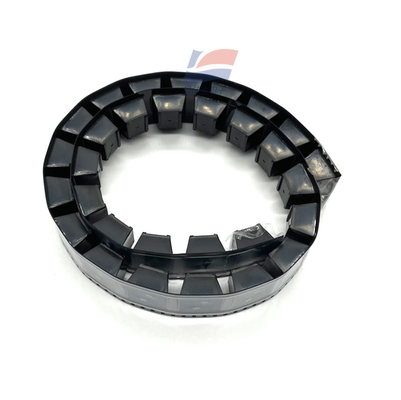

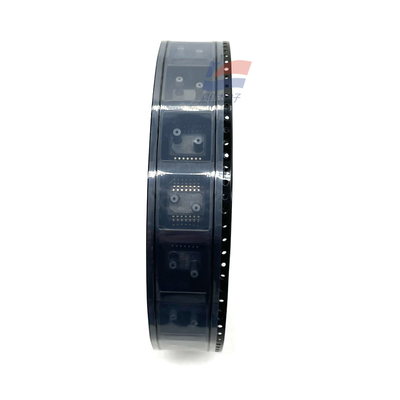

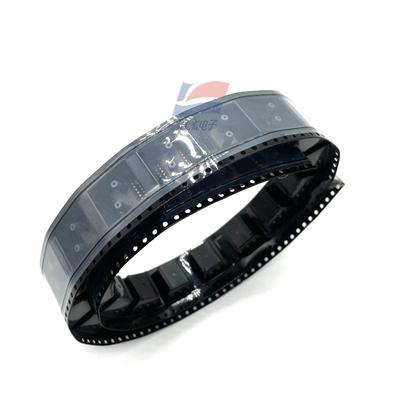

एनपीए श्रृंखला के उत्पाद SOIC14 सतह माउंट पैकेजिंग को अपनाते हैं। मापा दबाव तीन रूपों में आता हैः गेज दबाव, पूर्ण दबाव या अंतर दबाव।आउटपुट सिग्नल तीन प्रकार के होते हैं: mV (अनकैलिब्रेटेड), प्रवर्धित एनालॉग सिग्नल और सीरियल डिजिटल आउटपुट। सेंसरों की यह श्रृंखला प्रिंटेड सर्किट बोर्डों पर सतह माउंट स्थापना के लिए विशेष रूप से उपयुक्त है।उत्पादन को सरल बनाना, स्थापना और उपयोग, उत्पादों को रोल और टेप पैकेजिंग के रूप में वितरित किया जा सकता है।

विशेषताएं

इसे सतह पर लगाया जा सकता है

2अंतर दबाव, गेज दबाव या पूर्ण दबाव, निम्न दबाव अनुप्रयोग

3. पूर्ण पैमाने पर मापने के दबाव सीमाः 10 इंच पानी स्तंभ 30psi करने के लिए

4आउटपुट विकल्पः प्रवर्धित एनालॉग सिग्नल, 14-बिट डिजिटल अनुक्रम I2C डिजिटल आउटपुट और अनकैलिब्रेटेड एमवी आउटपुट

5. डिजिटल दबाव संकेत का संकल्पः 14-बिट एडीसी (एनालॉग-टू-डिजिटल रूपांतरण) / 11-बिट डीएसी (डिजिटल-टू-एनालॉग रूपांतरण)

6. डिजिटल मोड तापमान सेंसर

6परिचालन तापमान सीमाः -40 से 125°C

7त्रुटि सीमाः <±1.5% एफएसओ

जब माप रेंज 1 पीएसआई से कम है, अधिभार क्षमता 60x तक पहुँच सकते हैं

आवेदन

मेडिकल पॉजिटिव एयर प्रेशर डिवाइस - स्लीप एपनिया

2. मेडिकल मल्टीफंक्शनल वेंटिलेटर

3चिकित्सा संज्ञाहरण मशीन

4चिकित्सा आपातकालीन सुरक्षा उपकरण

5चिकित्सा रक्तचाप माप

6अस्पताल के बिस्तर

7औद्योगिक एचवीएसी हेयर ड्रायर का मापन

8औद्योगिक चर वायु मात्रा नियंत्रण

9औद्योगिक जल ताप वायु प्रवाह

10औद्योगिक कार्यक्रम नियंत्रण

OEM सेंसर

सटीकता (त्रुटि सीमाः ± 1.5% FSO.

प्रतिक्रिया समयः 12ms

अतिदाब क्षमताः (श्रेणी <1psi) 60xFSO

अधिभार क्षमताः सीमा 5 पीएसआई से 30 पीएसआई 2xFSO

संकल्पः 11 बिट्स

एक 10 इंच पानी स्तंभ के लिए डीएसी के दबाव माप सीमा 30psi है

संकल्पः 14-बिट एडीसी 16383 कदम, नमूनाकरण दर 12 kHz

सीरियल डेटा आउटपुट तापमान सेंसर 4°C और 8 बिट्स की सटीकता है

आउटपुट शून्य ऑफसेटः 0.44V, 0.5V, 0.56V. आउटपुट मान सीमाः 4V

आउटपुट शून्य ऑफसेटः 0.46V, 0.5V, 0.54V. आउटपुट मान सीमाः 2.5V

दबाव माप सीमा 0.36 से 30 पीएसआई है। 10 "एच 2 ओ = 0.361 पीएसआई = 2.49kPa

1.5 एमए 10डीवीसी को प्रोत्साहित करें

पूर्ण पैमाने पर आउटपुट (1psi): 70-135 mV

पूर्ण पैमाने पर आउटपुट (5psi से 30psi तक): 100 से 166 mV

पूर्ण पैमाने पर आउटपुट (15psi से 30psi) 70 से 135 mV

रैखिकता ± 0.25% एफएसओ

दबाव हिस्टेरिसिस ± 0.05% एफएसओ

शून्य तापमान गुणांक +30 μV/V/°C है

ब्रिज आर्म प्रतिरोध मूल्य का तापमान गुणांक 0.29% /°C है

संवेदनशीलता तापमान गुणांक -0.22% एफएसओ

0.2% एफएसओ का शून्य बिंदु तापमान हिस्टेरिसिस

स्थिति संवेदनशीलता 0.1% एफएसओ

एनपीए-100/300/500/600/601/700

100:mv आउटपुट, अनुपात संकेत, अनकैलिब्रेट

300: एनालॉग एम्पलीफिकेशन सिग्नल आउटपुट, 3.3V उत्तेजना, कैलिब्रेटेड

500: एनालॉग एम्पलीफिकेशन सिग्नल आउटपुट, 5V उत्तेजना, कैलिब्रेटेड

600: Zacwire- डिजिटल सिग्नल आउटपुट, कैलिब्रेटेड, 2 बाइट्स

700:12C - डिजिटल आउटपुट, कैलिब्रेटेड, 2 बाइट्स

M: इसमें कई व्यास के लिए उपयुक्त एक प्रमुख दबाव इंटरफ़ेस है

B: उल्टे दबाव इंटरफ़ेस के साथ

N: कोई इंटरफ़ेस नहीं

शेन्ज़ेन यीजियाजी इलेक्ट्रॉनिक टेक्नोलॉजी कं, लिमिटेड मुख्य रूप से सेंसर उत्पादों की बिक्री में OEM निर्माताओं की सेवा करता है।हम दुनिया भर में प्रसिद्ध निर्माताओं के लिए चीन में उत्पाद बिक्री और तकनीकी सहायता सेवाएं प्रदान करते हैंहम वर्तमान में चीन और हांगकांग में सेंसर और नियंत्रण उत्पादों के एक पेशेवर आपूर्तिकर्ता भी हैं। मुख्यालय की स्थापना 2002 में हांगकांग में हुई थी।शेन्ज़ेन कंपनी शेन्ज़ेन में शेनन मध्य सड़क और हुआकियांग उत्तर सड़क के चौराहे पर स्थित हैइस बीच, कंपनी के पास शेन्ज़ेन और हांगकांग में बड़ी मात्रा में स्पॉट इन्वेंट्री है और शीघ्र वितरण के साथ सीधे विदेश से ऑर्डर दे सकती है।हमें उम्मीद है कि हम घरेलू संबंधित निर्माताओं के साथ सहयोग करेंगे ताकि आपकी कंपनी को उच्च गुणवत्ता वाले और संतोषजनक उत्पाद प्रदान किए जा सकें और आपके उत्पादों को अधिक प्रतिस्पर्धी बनाया जा सके।हम आपके साथ सहयोग करने के लिए उत्सुक हैं।
