उत्पाद विवरण:
|
| परिचालन तापमान: | -40 से + 70 ℃ | Storage Temperature: | -40 to + 85℃ |
|---|---|---|---|
| वोल्टेज आपूर्ति: | -0.3 से + 6v | Clock Pulse: | -03 to + 6V |
| प्रमुखता देना: | GaAs रैखिक छवि सेंसर,निकट अवरक्त छवि सेंसर,G9212-512S |
||

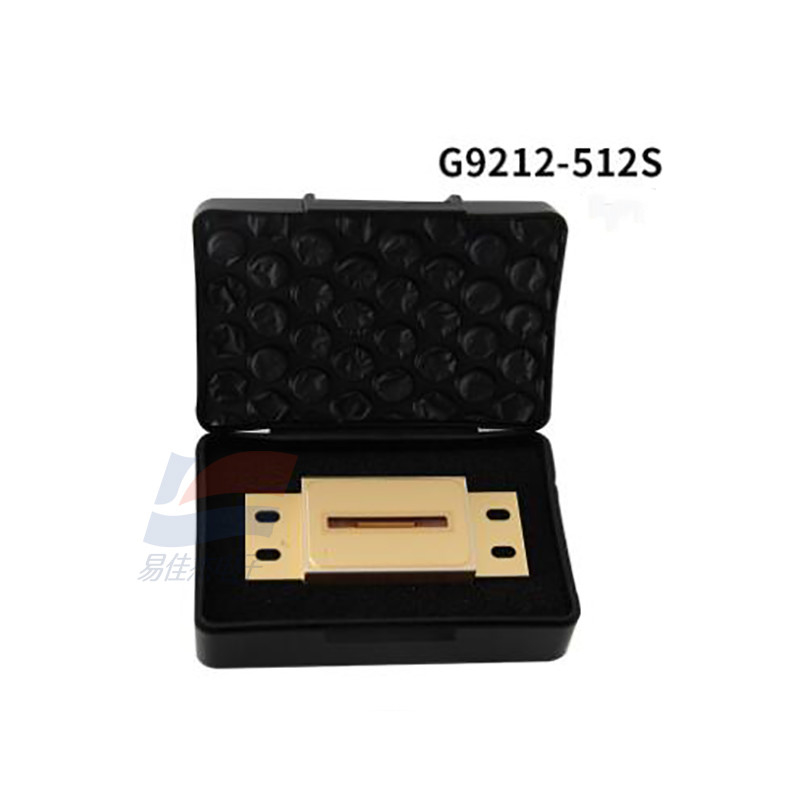

G9212-512S In GaAs रैखिक छवि सेंसर निकट अवरक्त छवि सेंसर
G9211 से G9214/G9205 से G9208 श्रृंखला InGaAs रैखिक छवि सेंसर विशेष रूप से निकट अवरक्त मल्टी के लिए डिज़ाइन किए गए हैं।
इन रैखिक छवि सेंसर एक InGaAs photodiode सरणी, एक शुल्क एम्पलीफायर सरणी, एक
ऑफसेट मुआवजा सर्किट, एक शिफ्ट रजिस्टर और एक समय जनरेटर एक सीएमओ चिप पर गठित।
InGaAs फोटोड सरणी के प्रत्येक पिक्सेल से जुड़े CMOS ट्रांजिस्टरों से बना है। प्रत्येक पिक्सेल से सिग्नल में पढ़ा जाता है
चार्ज एकीकरण मोड निकट अवरक्त स्पेक्ट्रल रेंज में उच्च संवेदनशीलता और स्थिर संचालन प्राप्त करने के लिए।
उच्च विश्वसनीयता के लिए हेर्मेटिक सील।
सीएमओ चिप पर सिग्नल प्रोसेसिंग सर्किट को बाहरी वोल्टेज द्वारा दो रूपांतरण effciencies (CE) से चुना जा सकता है।
इमेज सेंसर CE=16 nV/e पर व्यापक गतिशील सीमा पर काम करता है और CE=320 nV/e पर उच्च लाभ प्रदान करता है
विशेषताएं
व्यापक गतिशील रेंज
कम शोर और कम अंधेरे प्रवाह
दो चयन योग्य रूपांतरण दक्षता
>विरोधी संतृप्ति सर्किट
सीडीएस सर्किट*1
ऑफसेट मुआवजा सर्किट
सरल संचालन (निर्मित समय जनरेटर द्वारा) *2
उच्च संकल्पः 25 ओम पिच (512 Ch)
>कम क्रॉस टॉक
आवेदन
निकट अवरक्त बहु-चैनल स्पेक्ट्रोफोटोमेट्री
विकिरण थर्मामीटर
विनाशकारी निरीक्षण
संबंधित उत्पाद
>InGaAs मल्टीचैनल डिटेक्टर हेड C8061-01,
C8062-01
>मल्टीचैनल डिटेक्टर हेड कंट्रोलर C7557-01
256 ch: 1 वीडियो लाइन
512 ch: 2 वीडियो लाइनें
डाटाशीट
| शीतलन | एक चरण के टीई-कूल्ड |
| छवि का आकार | 12.8*0.25 मिमी |
| कुल पिक्सेल की संख्या | 512 |
| लागू बहु-चैनल | C8061-01 |
