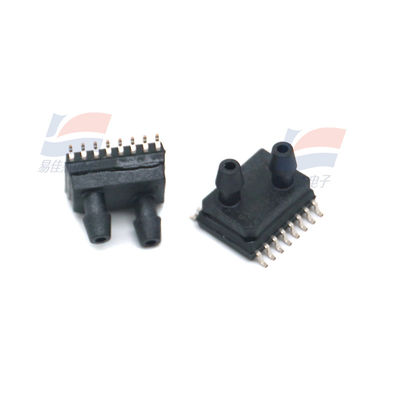

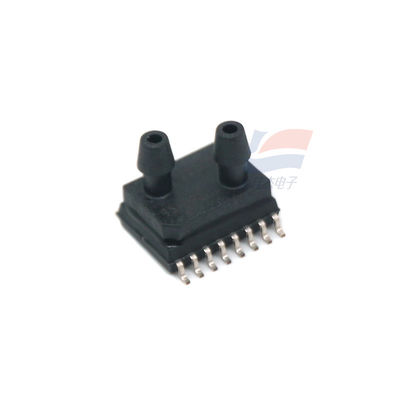

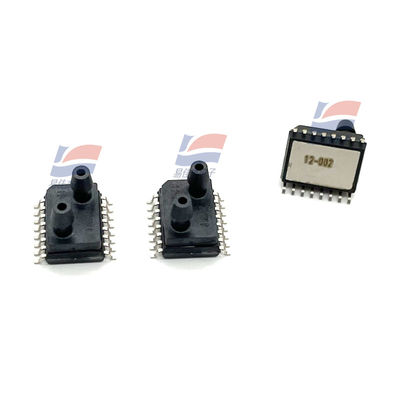

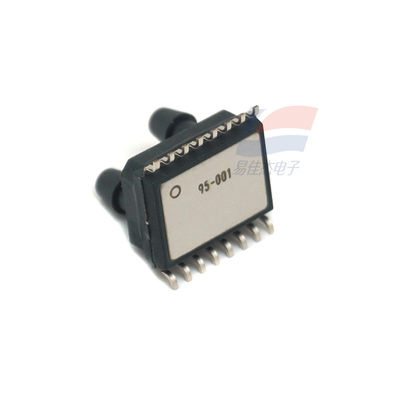

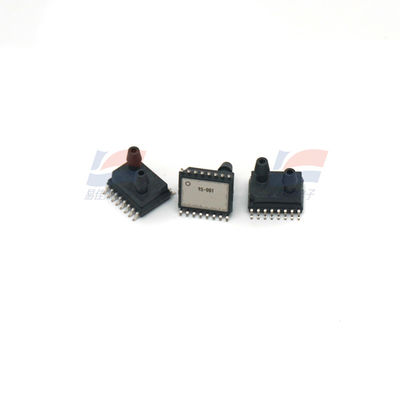

YJJ SM9333-BCE-S-125-000 श्वसन एनेस्थेसिया मशीन के लिए दबाव सेंसर

उत्पाद का वर्णन:

SM9333-BCE-S-125-000 श्वसन एनेस्थेसिया मशीन के लिए दबाव सेंसर

विशेषताएं:

SM9000 सीरीज कम दबाव डिजिटल कैलिब्रेशन मुआवजा MEMS दबाव सेंसर है, जिसमें दबाव सीमा 125 Pa तक कम है, और यह JEDEC मानक SOIC-16 पैकेज को अपनाता है।

SM9000 श्रृंखला 125 Pa तक के दबाव सीमा प्रदान करती है और इसमें 16-बिट I2C डिजिटल इंटरफेस है।

इस प्रकार के निम्न दबाव सेंसर का उपयोग गेज दबाव और अंतर दबाव विन्यास में किया जा सकता है। यह जेडीईसी मानक एसओआईसी -16 पैकेज को अपनाता है और ऊर्ध्वाधर या क्षैतिज रूप से स्थापित किया जा सकता है।बोर्ड की स्थापना और सिस्टम स्तर पर स्वचालित शून्यकरण के बाद कुल त्रुटि सीमा 1% एफएस से कम हैप्रीहीटिंग व्यवहार और दीर्घकालिक स्थिरता भागों के सेवा जीवन के दौरान इसके अपेक्षित प्रदर्शन की पुष्टि करती है।

दबाव सेंसर को सिग्नल समायोजन एएसआईसी के साथ एक ही पैकेज में एकीकृत करने से सिलिकॉन माइक्रोमैशनिंग दबाव सेंसर का उपयोग सरल हो जाता है।यह दबाव सेंसर सीधे एक मानक मुद्रित सर्किट बोर्ड पर स्थापित किया जा सकता है और एक डिजिटल इंटरफ़ेस से कैलिब्रेशन दबाव संकेत प्राप्त कर सकते हैंयह अतिरिक्त सर्किटों की आवश्यकता को समाप्त करता है, जैसे कि मुआवजा नेटवर्क या माइक्रोकंट्रोलर जिसमें कस्टम सुधार एल्गोरिदम होते हैं।

स्तंभ

SM9333

पैकेजिंगः बॉक्स

दबाव प्रकारः अंतर

कार्य दबाव :-0.02PSI से 0.02PSI (-0.12kPa से 0.13kPa)

आउटपुट प्रकारः I2C

आउटपुटः 16 b

सटीकता: ± 3%

वोल्टेज - पावर सप्लाई:3V से 5.5V तक

बंदरगाह का आकारः पुरुष - 0.12 " (3 मिमी) डबल-ट्यूब

बंदरगाह की शैलीः बैकहुक के साथ

विशेषताः तापमान मुआवजा

समाप्ति शैलीः गिल-पंख

अधिकतम दबावः1.02PSI (7kPa)

ऑपरेटिंग तापमानः-20°C से 85°C

स्थापना का प्रकारः सतह माउंट का प्रकार

पैकेज/हाउसिंग:16-SOIC मॉड्यूल, शीर्ष पर दोहरे बंदरगाह

उपकरण पैकेजिंगः SOIC-16, दोहरी

एसविनिर्देश:
