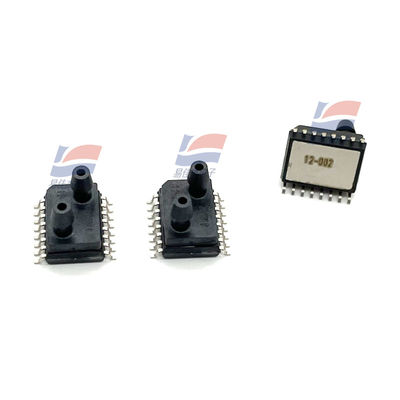

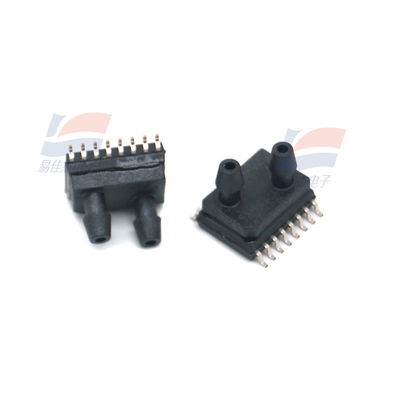

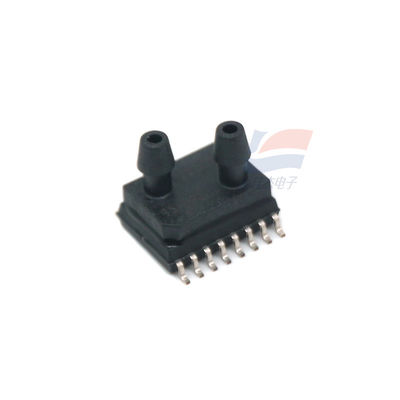

YJJ SM9541-020C-D-C-3-S अंतर दबाव ± 20cmH2O डिजिटल I2C दबाव सेंसर

उत्पाद का वर्णन:

SM9541-020C-D-C-3-S अंतर दबाव ± 20cmH2O डिजिटल I2C दबाव सेंसर

विशेषताएं:

SM9541-020C-D-C-3-S अंतर दबाव ± 20cmH2O डिजिटल I2C दबाव सेंसर

एसएमआई अल्ट्रा-लो वोल्टेज डिजिटल सेंसर

SM9541 श्रृंखला

माप दबाव और अंतर दबाव सेंसर

SM9541 श्रृंखला एक डिजिटल कम वोल्टेज MEMS सेंसर श्रृंखला है जो उन्नत दबाव सेंसर प्रौद्योगिकी और CMOS मिश्रित-सिग्नल प्रसंस्करण प्रौद्योगिकी प्रदान करती है ताकि डिजिटल, पूरी तरह से विनियमित,बहु-स्तरीय दबाव और तापमान मुआवजा JEDEC मानक SOIC-16 पैकेज दोहरी ऊर्ध्वाधर सेंसर प्रत्यारोपण विकल्पइसमें दो प्रकार के दबाव विन्यास हैंः मिश्रित उपकरण और अंतर। दोहरे बंदरगाहों के साथ, वैक्यूम रेंज माप पर्यावरण के दबाव के प्रभाव को कम कर सकता है।

दबाव सेंसर को सिग्नल विनियमन एएसआईसी के साथ एक ही पैकेज में जोड़ने से उन्नत सिलिकॉन माइक्रोमैशनिंग में दबाव सेंसर का उपयोग सरल हो जाता है।दबाव सेंसर सीधे मानक मुद्रित सर्किट बोर्ड पर स्थापित किए जा सकते हैं, और उच्च स्तर के कैलिब्रेशन दबाव डिजिटल इंटरफेस से संकेत प्राप्त कर सकते हैं।जैसे कि मुआवजा नेटवर्क या माइक्रोकंट्रोलर जिसमें कस्टम सुधार एल्गोरिदम होते हैं.

दबाव प्रकारः अंतर

कार्य दबावः -20 सेमी H2O से 20 सेमी H2O

सटीकताः 1%

आउटपुट प्रकारः डिजिटल

स्थापना की शैलीः SMD/SMT

इंटरफ़ेस प्रकारः I2C

कामकाजी बिजली आपूर्ति वोल्टेजः 3 V

बंदरगाह का प्रकारः दोहरी रेडियल बारबेड

संकल्पः 14 बिट्स

पैकेज/बॉक्सः SOIC-16

न्यूनतम संचालन तापमानः -5 °C

अधिकतम संचालन तापमानः + 65 °C

श्रृंखलाः SM9541

पैकेजिंगः ट्यूब

ट्रेडमार्क: टीई कनेक्टिविटी/एसएमआई

आर्द्रता संवेदनशीलताः हाँ

कार्यरत विद्युत आपूर्ति करंटः 1 एमए

पोर्ट का आकारः 3 मिमी

उत्पाद प्रकारः बोर्ड माउंट दबाव सेंसर

45

उपश्रेणीः सेंसर

बिजली आपूर्ति वोल्टेज - अधिकतमः 3.6V

बिजली आपूर्ति वोल्टेज - न्यूनतमः 3 वी

भाग संख्या उपनामः 9541-020C-D-C-3-S 9541-020C-D-C-3-S

इकाई भारः 3.453 ग्राम

SM9541 को ट्यूब या टेप और रीलों के रूप में ले जाया जाता है।

एसविनिर्देश:
