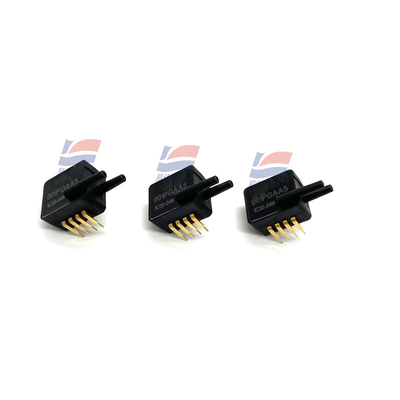

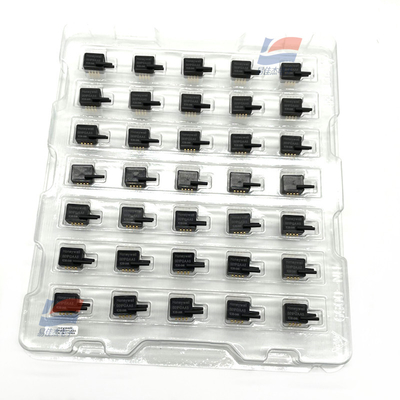

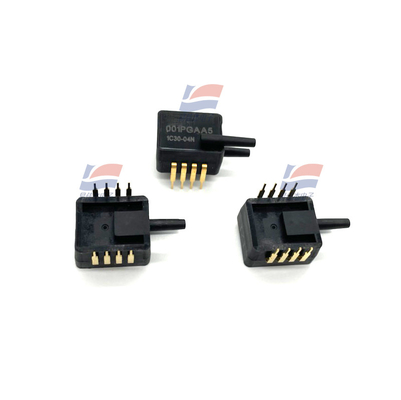

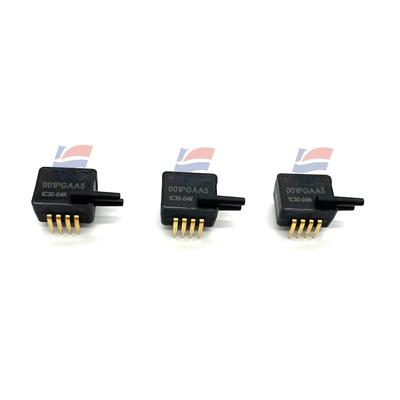

YJJ ASDXRRX001PGAA5 एयरफ्लो मॉनिटर 0-1psi मिलीवोल्ट सिलिकॉन दबाव सेंसर अधिकतम ऑपरेटिंग तापमान 105°C के साथ

उत्पाद का वर्णन:

ASDXRRX001PGAA5 वायु प्रवाह मॉनिटर 0-1psi मिलीवोल्ट सिलिकॉन दबाव सेंसर

विशेषताएं:

एएसडीएक्स श्रृंखला सिलिकॉन दबाव सेंसर

कम दबाव और दबाव एनालॉग आउटपुट ± 2% कुल त्रुटि बैंड, झुकाव, 10 इंच H20 से 100 psi

विवरण

एएसडीएक्स श्रृंखला एक सिलिकॉन दबाव सेंसर है जो निर्दिष्ट पूर्ण पैमाने के दबाव रेंज और तापमान रेंज के भीतर दबाव पढ़ने के लिए आनुपातिक एनालॉग आउटपुट प्रदान करता है।

एएसडीएक्स को पूरी तरह से कैलिब्रेट किया गया है और ऑटोमोटिव एकीकृत सर्किट के साथ उपयोग किए जाने पर सेंसर ऑफसेट, संवेदनशीलता, तापमान प्रभाव और गैर-रैखिकता के लिए तापमान-मुआवजा दिया गया है।दबाव का कैलिब्रेटेड आउटपुट मान निम्न समय पर अद्यतन किया जाता है: लगभग 1 किलोहर्ट्ज।

मानक एएसडीएक्स को 0°C से 85°C [32°F से 185°F] के तापमान सीमा के भीतर कैलिब्रेट किया जाता है। इस सेंसर की विशेषता यह है कि इसका उपयोग 3.3Vdc या 5.0V डायवर्ट करंट पास करने के लिए किया जाता है।

इन सेंसरों का उपयोग अंतर और गेज दबाव को मापने के लिए किया जा सकता है। संस्करण में एक आंतरिक वैक्यूम संदर्भ और मूल्य के आनुपातिक एक आउटपुट मान है।दबाव अंतर संस्करण वाल्व सेंसर ढक्कन के दोनों तरफ दबाव लागू करने के लिए अनुमति देता हैगेज संस्करण वायुमंडलीय दबाव को संदर्भित करता है और वायुमंडलीय दबाव में परिवर्तनों के आनुपातिक आउटपुट प्रदान करता है।

एएसडीएक्स श्रृंखला के सेंसर गैर संक्षारक और गैर आयनिक कार्य द्रव्यों के लिए उपयुक्त हैं, जैसे हवा और सूखी गैस।

वे आईएसओ 9001 के मानकों के अनुसार डिजाइन और निर्मित होते हैं।

दबाव का प्रकारः गेज

कार्य दबावः 0 पीएसआई से 1 पीएसआई

सटीकताः 2%

आउटपुट प्रकारः एनालॉग

स्थापना की शैलीः छेद के माध्यम से

कामकाजी बिजली आपूर्ति वोल्टेजः 5 वी

बंदरगाह का प्रकारः दोहरी रेडियल बारबेलेस

पैकेज/बॉक्सः डीआईपी-8

न्यूनतम संचालन तापमानः -20 °C

अधिकतम संचालन तापमानः + 105 °C

श्रृंखलाः एएसडीएक्स

ट्रेडमार्क: हनीवेल

कार्यरत विद्युत आपूर्ति वर्तमानः 2.5 एमए

बंदरगाह का आकारः 2.31mm

उत्पाद प्रकारः बोर्ड माउंट दबाव सेंसर

25

उपश्रेणीः सेंसर

पावर सप्लाई वोल्टेज - अधिकतमः 5.25V

बिजली आपूर्ति वोल्टेज - न्यूनतमः 4.75V

एसविनिर्देश:
