YJJ ASDXRRX015PDAA5 प्रेशर सेंसर थोक 2.31 मिमी -20 ° C न्यूनतम संचालन तापमान बोर्ड-कंप्यूटर इंटरफ़ेस के लिए 15psi

उत्पाद विवरण:

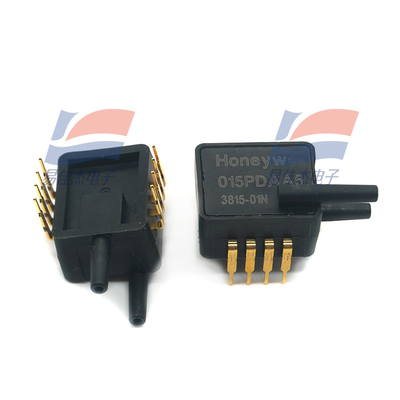

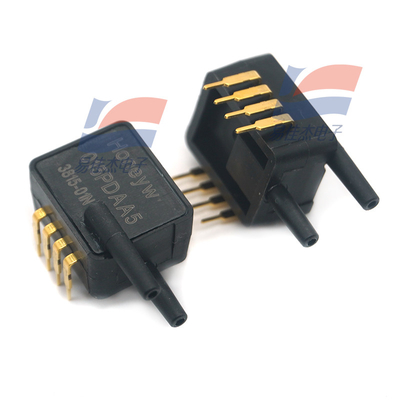

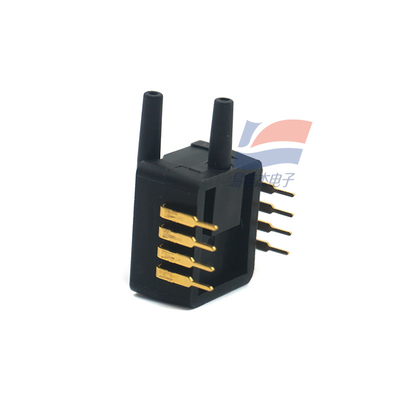

ASDXRRX015PDAA5 बोर्ड-कंप्यूटर इंटरफ़ेस दबाव सेंसर 15psi

विशेषताएं:

ASDX श्रृंखला सिलिकॉन दबाव सेंसर

कम दबाव और दबाव एनालॉग आउटपुट ±2% कुल त्रुटि बैंड, झुकाव, 10 इंच H20 से 100 psi

विवरण

ASDX श्रृंखला एक सिलिकॉन दबाव सेंसर है जो निर्दिष्ट पूर्ण-स्केल दबाव सीमा और तापमान सीमा के भीतर दबाव पढ़ने के लिए आनुपातिक एनालॉग आउटपुट प्रदान करता है।

ऑटोमोटिव एकीकृत सर्किट के साथ उपयोग किए जाने पर ASDX को सेंसर ऑफसेट, संवेदनशीलता, तापमान प्रभाव और गैर-रैखिकता के लिए पूरी तरह से कैलिब्रेट और तापमान-क्षतिपूर्ति की गई है। दबाव का कैलिब्रेटेड आउटपुट मान निम्नलिखित समय पर अपडेट किया जाता है: लगभग 1 किलोहर्ट्ज़।

मानक ASDX को 0°C से 85°C [32°F से 185°F] के तापमान सीमा के भीतर कैलिब्रेट किया गया है। इस सेंसर की विशेषता यह है कि इसका उपयोग 3.3Vdc या 5.0V डायरेक्ट करंट पास करने के लिए किया जाता है।

इन सेंसर का उपयोग अंतर और गेज दबाव को मापने के लिए किया जा सकता है। संस्करण में एक आंतरिक वैक्यूम संदर्भ और मान के लिए आनुपातिक एक आउटपुट मान है। दबाव अंतर संस्करण वाल्व सेंसिंग डायाफ्राम के दोनों तरफ दबाव लगाने की अनुमति देता है। गेज संस्करण वायुमंडलीय दबाव को संदर्भित करता है और वायुमंडलीय दबाव में परिवर्तन के लिए आनुपातिक आउटपुट प्रदान करता है।

ASDX श्रृंखला सेंसर गैर-संक्षारक और गैर-आयनिक कार्यशील तरल पदार्थों, जैसे हवा और शुष्क गैस के लिए उपयुक्त हैं।

वे ISO 9001 में मानकों के अनुसार डिजाइन और निर्मित किए गए हैं।

उत्पाद प्रकार: बोर्ड कंप्यूटर इंटरफ़ेस दबाव सेंसर

RoHS:

दबाव प्रकार: अंतर

कार्यशील दबाव: 15 psi

सटीकता: 2%

आउटपुट प्रकार: एनालॉग

स्थापना शैली: थ्रू होल

कार्यशील बिजली आपूर्ति वोल्टेज: 5 V

पोर्ट प्रकार: डुअल रेडियल बारब्लेस

पैकेज/बॉक्स: DIP-8

न्यूनतम ऑपरेटिंग तापमान: -20 ° C

अधिकतम ऑपरेटिंग तापमान: + 105 ° C

श्रृंखला: ASDX

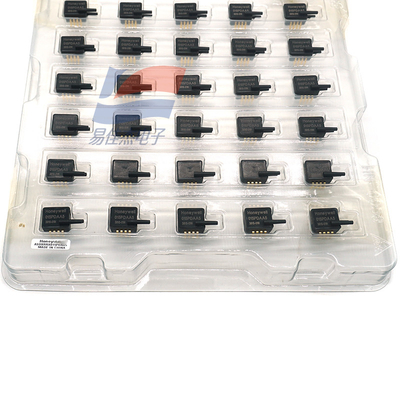

पैकेजिंग: बल्क

ट्रेडमार्क: Hon

पोर्ट आकार: 2.31mm

उत्पाद प्रकार: बोर्ड माउंट प्रेशर सेंसर

25

उपश्रेणी: सेंसर

बिजली आपूर्ति वोल्टेज - अधिकतम: 6 V

बिजली आपूर्ति वोल्टेज - न्यूनतम: 3 V

इकाई वजन: 6.280g
