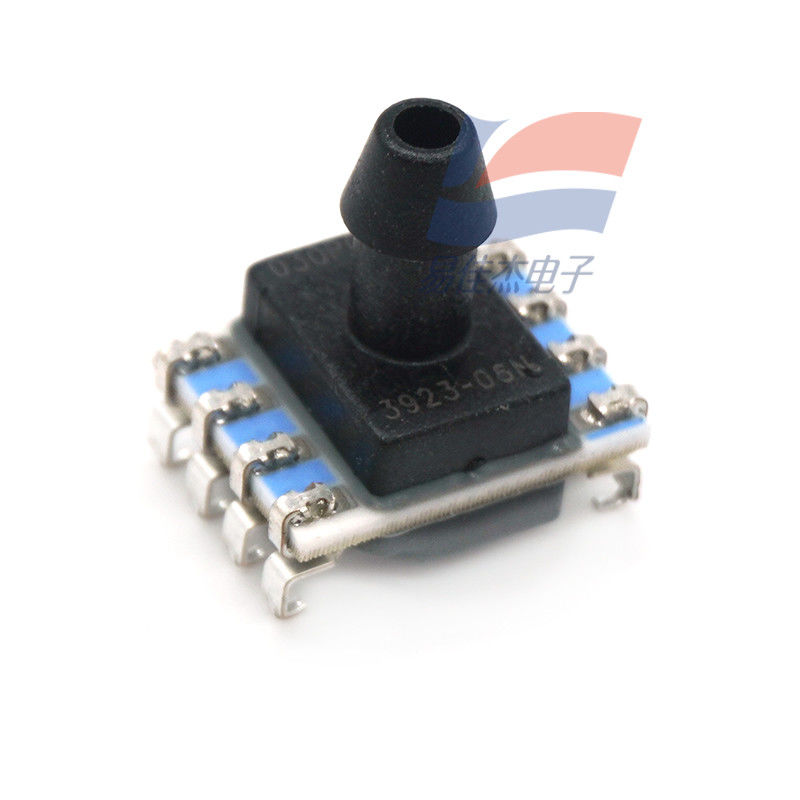

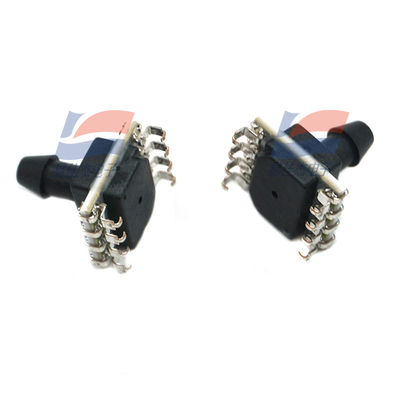

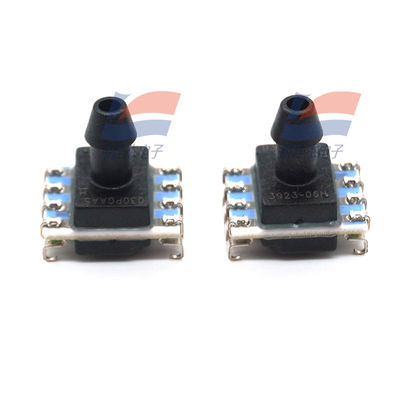

YJJ HSCMAND030PGAA5 तरल स्तर ऊंचाई एनालॉग गेज दबाव 30psi प्रवर्धन दबाव सेंसर

उत्पाद का वर्णन:

HSCMAND030PGAA5 तरल स्तर ऊंचाई एनालॉग गेज दबाव 30psi प्रवर्धन दबाव सेंसर

विशेषताएं:

TruStabilityTM HSC ऑनबोर्ड प्रेशर सेंसर की श्रृंखला क्षतिपूर्ति प्रकार हैं। TEB (कुल त्रुटि बैंड): ± 1% FSS से ± 3% FSS (अंतर दबाव, गेज दबाव), कम (पूर्ण दबाव,अंतर दबावडिजिटल या एनालॉग आउटपुट डीआईपी, एसआईपी, एसएमटी

The silicon ceramic (HSC) series is a piezoresistive silicon pressure sensor that offers proportional analog or digital output to provide pressure readings over a wide full-scale pressure span and temperature rangeएचएससी श्रृंखला सर्किट बोर्ड पर एकीकृत सर्किट का उपयोग करके सेंसरों की शून्य स्थिति, संवेदनशीलता, तापमान गुणांक और गैर-रैखिकता के लिए कैलिब्रेट और क्षतिपूर्ति करने में सक्षम है।क्रमशः लगभग 1 kHz और 2 kHz की दरों पर कैलिब्रेटेड एनालॉग आउटपुट मानों और डिजिटल आउटपुट मानों को अपडेट करें.

एचएससी श्रृंखला 0° से 50° सेल्सियस [32° फारेनहाइट से 122° फारेनहाइट] की तापमान सीमा के भीतर कैलिब्रेट की जाती है। इस सेंसर की विशेषता यह है कि यह 3.3Vdc या 5.0Vdc की एकल बिजली आपूर्ति स्थिति के तहत काम कर सकता है।

ये सेंसर निरपेक्ष दबाव, गेज दबाव या अंतर दबाव को माप सकते हैं। निरपेक्ष दबाव सेंसर आंतरिक संदर्भ मान के रूप में वैक्यूम दबाव का उपयोग करता है,और इसके आउटपुट मूल्य पूर्ण दबाव के आनुपातिक हैगेज दबाव प्रकार सेंसर वायुमंडलीय दबाव को संदर्भ के रूप में लेता है और वायुमंडलीय दबाव से अंतर के आनुपातिक एक आउटपुट मान प्रदान करता है।अंतर दबाव सेंसर दो दबाव बंदरगाहों के बीच दबाव माप सकते हैं.

TruStability® दबाव सेंसर गैर संक्षारक और गैर आयनिक गैसों जैसे हवा और अन्य सूखी गैसों के साथ संयोजन में उपयोग करने के लिए डिज़ाइन किए गए हैं।इन सेंसरों के प्रदर्शन को 40 mbar से अधिक दबाव सीमा तक बढ़ाया जा सकता है, 4 kPa, और 20 inH2O विकल्पों की एक विस्तृत श्रृंखला के माध्यम से।

निर्माता: हनीवेल

उत्पाद प्रकारः बोर्ड कंप्यूटर इंटरफ़ेस दबाव सेंसर

RoHS:

दबाव का प्रकारः गेज

कार्य दबावः 0 से 30 पीएसआई

सटीकताः 1%

आउटपुट प्रकारः एनालॉग

स्थापना की शैलीः SMD/SMT

कामकाजी बिजली आपूर्ति वोल्टेजः 5 वी

बंदरगाह का प्रकारः एकल अक्षीय कांटेदार

संकल्पः 12 बिट

पैकेज/बॉक्सः SMD-8

न्यूनतम संचालन तापमानः 0 °C

अधिकतम संचालन तापमानः + 50 °C

श्रृंखलाः एचएससी

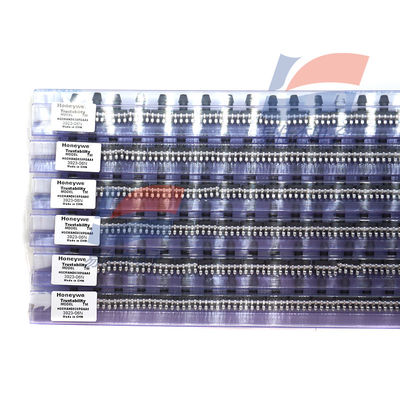

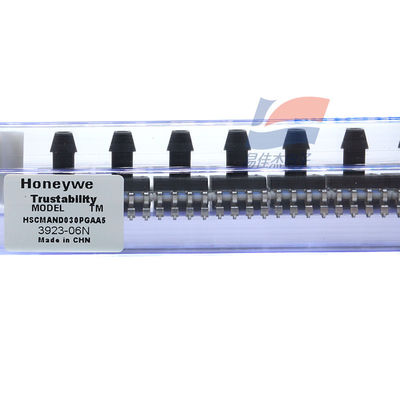

पैकेजिंगः ट्रे

ट्रेडमार्क: हनीवेल

कार्यरत विद्युत आपूर्ति वर्तमानः 3.7 एमए

बंदरगाह का आकारः 4.93mm

उत्पाद प्रकारः बोर्ड माउंट दबाव सेंसर

50

उपश्रेणीः सेंसर

पावर सप्लाई वोल्टेज - अधिकतमः 5.25V

बिजली आपूर्ति वोल्टेज - न्यूनतमः 4.75V

ट्रेडमार्क नाम: ट्रूस्टेबिलिटी

इकाई भारः 1 ग्राम

एसविनिर्देश:
