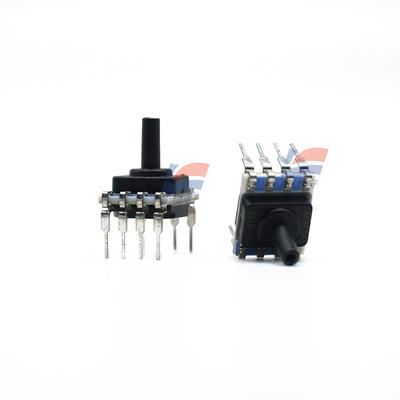

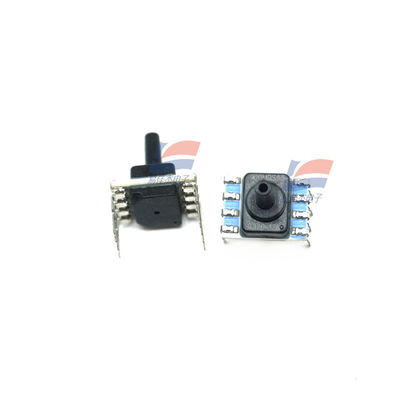

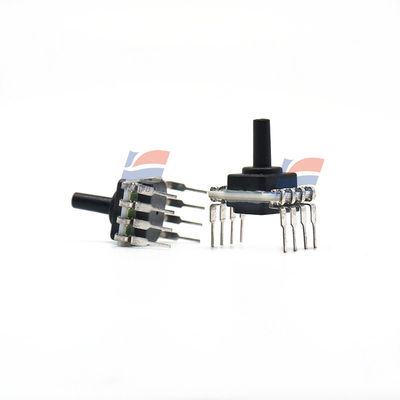

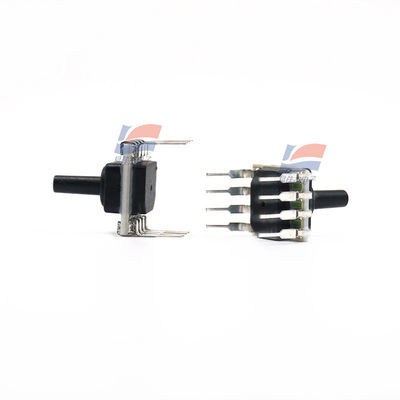

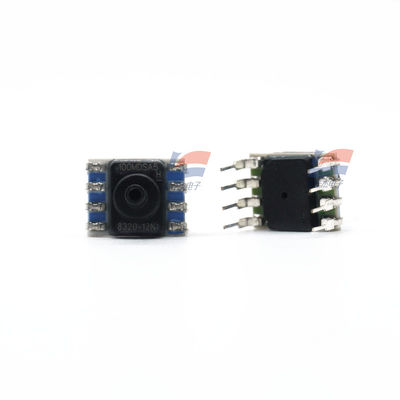

YJJ SSCDLNN100MDSA5 एकल शक्ति 3.3Vdc पूर्ण दबाव 30psi दबाव सेंसर

उत्पाद विवरण:

SSCDLNN100MDSA5 डिफरेंशियल प्रेशर ±100mbar डिजिटल SPI प्रेशर सेंसर

विशेषताएं:

स्टैंडर्ड प्रिसिजन सिलिकॉन सिरेमिक (SSC) सीरीज़ एक पीजोरेसिस्टिव सिलिकॉन प्रेशर सेंसर है जो एक विस्तृत फुल-स्केल प्रेशर स्पैन और तापमान रेंज पर प्रेशर रीडिंग प्रदान करने के लिए आनुपातिक एनालॉग या डिजिटल आउटपुट प्रदान करता है।

SSC सीरीज़ एप्लीकेशन-स्पेसिफिक इंटीग्रेटेड सर्किट का उपयोग करके सेंसर जीरो पोजीशन, सेंसिटिविटी, टेम्परेचर कोएफ़िशिएंट और नॉन-लीनियरिटी के लिए व्यापक कैलिब्रेशन और टेम्परेचर कंपनसेशन कर सकती है। लगभग 1 kHz और 2 kHz की दर से कैलिब्रेटेड एनालॉग आउटपुट वैल्यू और डिजिटल आउटपुट वैल्यू को अपडेट करें।

SSC सीरीज़ को -20 डिग्री सेल्सियस से 85 डिग्री सेल्सियस [-4 डिग्री फारेनहाइट से 185 डिग्री फारेनहाइट] के तापमान रेंज के भीतर कैलिब्रेट करें। इस सेंसर की विशेषता यह है कि यह 3.3Vdc या 5.0Vdc की सिंगल पावर सप्लाई कंडीशन के तहत काम कर सकता है।

ये सेंसर एब्सोल्यूट प्रेशर, गेज प्रेशर या डिफरेंशियल प्रेशर को माप सकते हैं। एब्सोल्यूट प्रेशर सेंसर आंतरिक संदर्भ मान के रूप में वैक्यूम प्रेशर का उपयोग करता है, और इसका आउटपुट मान एब्सोल्यूट प्रेशर के समानुपाती होता है। गेज प्रेशर टाइप सेंसर वायुमंडलीय दबाव को संदर्भ के रूप में लेता है और वायुमंडलीय दबाव से अंतर के समानुपाती आउटपुट मान प्रदान करता है। डिफरेंशियल प्रेशर सेंसर दो प्रेशर पोर्ट के बीच प्रेशर को माप सकता है।

TruStability प्रेशर सेंसर को गैर-संक्षारक और गैर-आयनिक गैसों, जैसे हवा और अन्य शुष्क गैसों के साथ उपयोग के लिए डिज़ाइन किया गया है। इन सेंसर के प्रदर्शन को 40 mbar, 4 kPa, और 20 inH2O से ऊपर के प्रेशर रेंज तक विकल्पों की एक समृद्ध श्रृंखला के माध्यम से बढ़ाया जा सकता है।

सभी उत्पाद 9001 मानक के अनुसार डिज़ाइन और निर्मित किए गए हैं।

प्रेशर रेंज

±1.6 mbar से ±10 बार, ±160 Pa से ±1 MPa, ±0.5 inH20 से ±150 psi

प्रेशर टाइप: एब्सोल्यूट

वर्किंग प्रेशर: 0 psi से 30 psi

एक्यूरेसी: 0.25%

आउटपुट टाइप: डिजिटल

इंस्टॉलेशन स्टाइल: SMD/SMT

इंटरफ़ेस टाइप: I2C

वर्किंग पावर सप्लाई वोल्टेज: 3 V

पोर्ट टाइप: मैनिफोल्ड

रिज़ॉल्यूशन: 12 बिट्स

पैकेजिंग/बॉक्स: SMT-8

न्यूनतम ऑपरेटिंग तापमान: -40 डिग्री सेल्सियस

अधिकतम ऑपरेटिंग तापमान: + 85 डिग्री सेल्सियस

सीरीज़: SSC

पैकेजिंग: बल्क

ट्रेडमार्क: Hon

वर्किंग पावर सप्लाई करंट: 1.6 mA

उत्पाद टाइप: बोर्ड माउंट प्रेशर सेंसर

50

सबकैटेगरी: सेंसर

पावर सप्लाई वोल्टेज - अधिकतम: 3.3V

पावर सप्लाई वोल्टेज - न्यूनतम: 3 V

ट्रेडमार्क नाम: TruStability

यूनिट वजन: 3.200 ग्राम

Sपसिफ़िकेशन्स:
