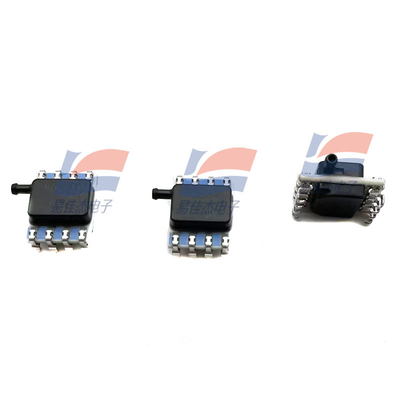

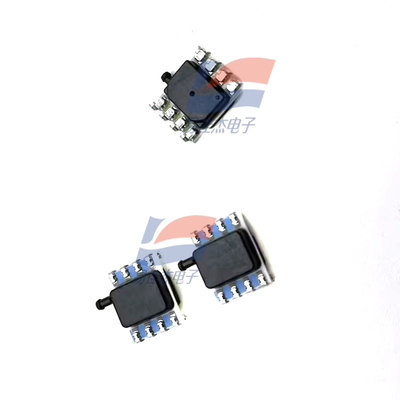

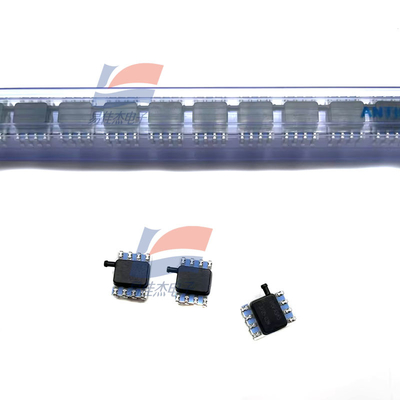

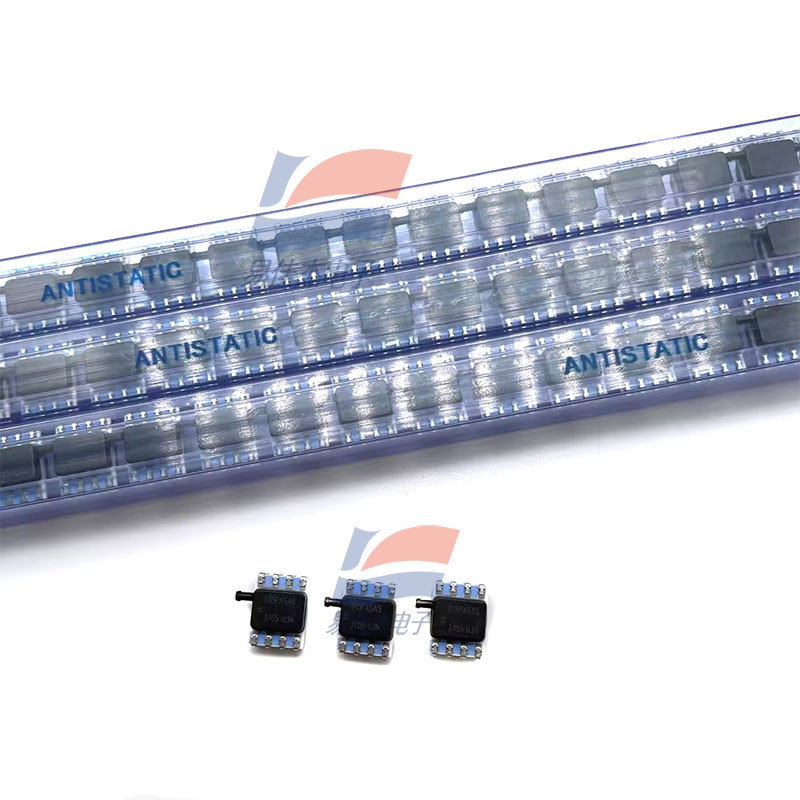

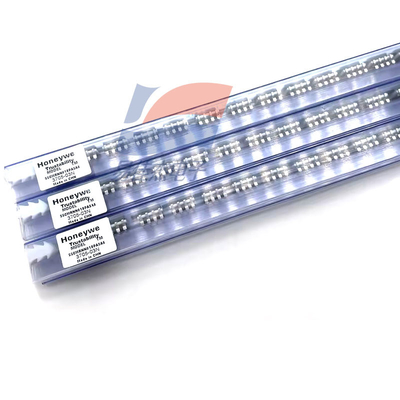

YJJ SSCMRNN015PASA5 सिलिकॉन सिरेमिक एसएससी सीरीज पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर

उत्पाद का वर्णन:

SSCMRNN015PASA5 सिलिकॉन सिरेमिक SSC सीरीज पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर

विशेषताएं:

Standard precision silicon ceramic (SSC) series is a piezoresistive silicon pressure sensor that offers proportional analog or digital output for providing pressure readings over a wide full-scale pressure span and temperature range.

एसएससी श्रृंखला सेंसर शून्य स्थिति, संवेदनशीलता के लिए व्यापक अंशांकन और तापमान मुआवजा कर सकते हैं,सर्किट बोर्ड पर अनुप्रयोग-विशिष्ट एकीकृत सर्किट का उपयोग करके तापमान गुणांक और गैर-रैखिकताक्रमशः लगभग 1 kHz और 2 kHz की दरों पर कैलिब्रेटेड एनालॉग आउटपुट मान और डिजिटल आउटपुट मान अद्यतन करें।

-20°C से 85°C [-4°F से 185°F] के तापमान सीमा के भीतर SSC श्रृंखला को कैलिब्रेट करें। इस सेंसर की विशेषता यह है कि यह 3.3Vdc या 5.0Vdc की एकल बिजली आपूर्ति स्थिति के तहत काम कर सकता है।

ये सेंसर निरपेक्ष दबाव, गेज दबाव या अंतर दबाव को माप सकते हैं। निरपेक्ष दबाव सेंसर आंतरिक संदर्भ मान के रूप में वैक्यूम दबाव का उपयोग करता है,और इसके आउटपुट मूल्य पूर्ण दबाव के आनुपातिक हैगेज दबाव प्रकार सेंसर वायुमंडलीय दबाव को संदर्भ के रूप में लेता है और वायुमंडलीय दबाव से अंतर के आनुपातिक एक आउटपुट मान प्रदान करता है।अंतर दबाव सेंसर दो दबाव बंदरगाहों के बीच दबाव माप सकते हैं.

स्थिरता दबाव सेंसर को गैर संक्षारक और गैर आयनिक गैसों, जैसे हवा और अन्य सूखी गैसों के साथ संयोजन में उपयोग करने के लिए डिज़ाइन किया गया है।इन सेंसरों के प्रदर्शन को 40 mbar से अधिक दबाव सीमा तक बढ़ाया जा सकता है, 4 kPa, और 20 inH2O विकल्पों की एक विस्तृत श्रृंखला के माध्यम से।

सभी उत्पादों को 9001 मानक के अनुसार डिजाइन और निर्मित किया गया है।

दबाव सीमा

±1.6 mbar से ±10 bar, ±160 Pa से ±1 MPa, ±0.5 inH20 से ±150 psi

उत्पाद प्रकारः बोर्ड कंप्यूटर इंटरफ़ेस दबाव सेंसर

RoHS:

दबाव का प्रकारः पूर्ण

कार्य दबावः 0 से 15 पीएसआई

सटीकताः 0.25%

आउटपुट प्रकारः डिजिटल

स्थापना की शैलीः SMD/SMT

इंटरफेस प्रकारः एसपीआई

बंदरगाह का प्रकार: एकल रेडियल बारबेड

संकल्पः 12 बिट

पैकेज/बॉक्सः एसएमडी

न्यूनतम संचालन तापमानः -40 °C

अधिकतम संचालन तापमानः + 85 °C

श्रृंखलाः एसएससी

ट्रेडमार्क: हनीवेल

उत्पाद प्रकारः बोर्ड माउंट दबाव सेंसर

50

उपश्रेणीः सेंसर

पावर सप्लाई वोल्टेज - अधिकतमः 5 वी

ट्रेडमार्क नाम: ट्रूस्टेबिलिटी

इकाई भारः 1 ग्राम

एसविनिर्देश:
