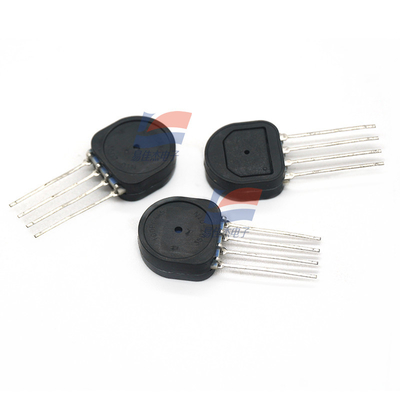

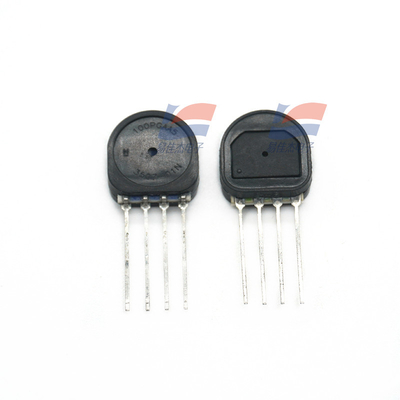

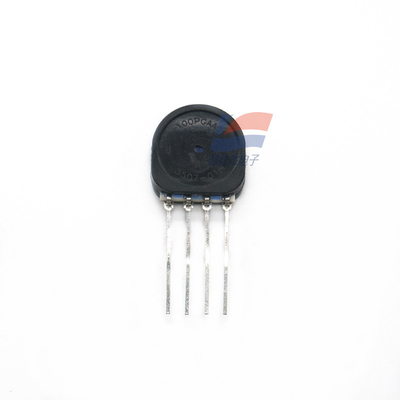

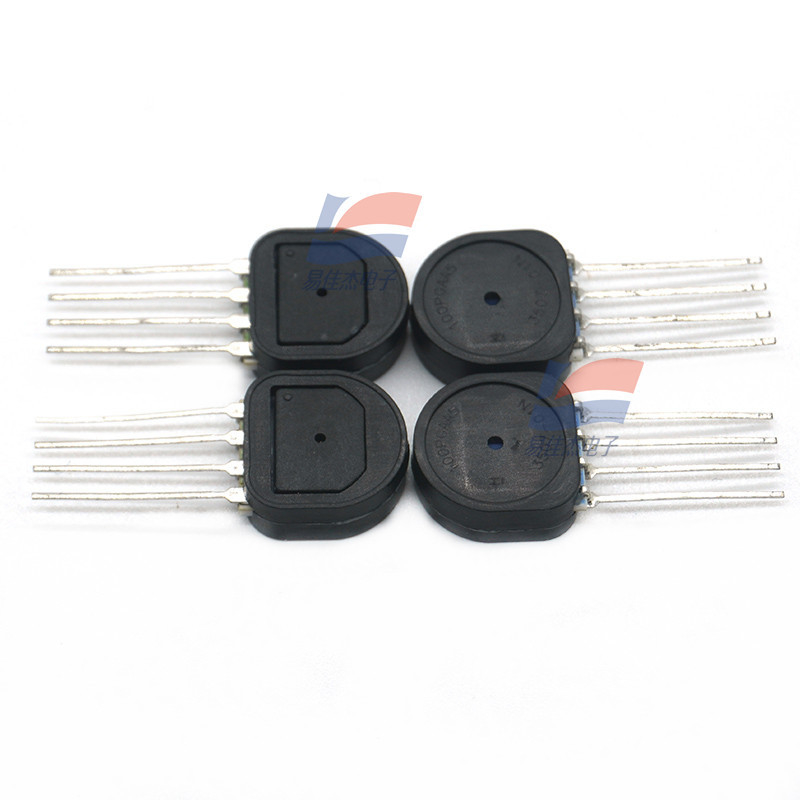

YJJ SSCSSNN100PGAA5 सिलिकॉन सिरेमिक (SSC) सीरीज पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर

उत्पाद विवरण:

एसएससीएसएनएन100पीजीएए5 सिलिकॉन सिरेमिक (एसएससी) श्रृंखला पीजोरेसिस्टिव सिलिकॉन प्रेशर सेंसर

विशेषताएं:

मानक परिशुद्धता सिलिकॉन सिरेमिक (एसएससी) श्रृंखला एक पीजोरेसिस्टिव सिलिकॉन प्रेशर सेंसर है जो एक विस्तृत पूर्ण-स्केल दबाव स्पैन और तापमान रेंज पर दबाव रीडिंग प्रदान करने के लिए आनुपातिक एनालॉग या डिजिटल आउटपुट प्रदान करता है।

एसएससी श्रृंखला सेंसर शून्य स्थिति, संवेदनशीलता, तापमान गुणांक और गैर-रैखिकता के व्यापक अंशांकन और तापमान मुआवजे को सर्किट बोर्ड पर एप्लिकेशन-विशिष्ट एकीकृत सर्किट का उपयोग करके कर सकती है। क्रमशः लगभग 1 kHz और 2 kHz की दरों पर कैलिब्रेटेड एनालॉग आउटपुट मान और डिजिटल आउटपुट मान अपडेट करें।

एसएससी श्रृंखला को -20 डिग्री सेल्सियस से 85 डिग्री सेल्सियस [-4 डिग्री फारेनहाइट से 185 डिग्री फारेनहाइट] के तापमान रेंज के भीतर कैलिब्रेट करें। इस सेंसर की विशेषता यह है कि यह 3.3Vdc या 5.0Vdc की एकल बिजली आपूर्ति स्थिति के तहत काम कर सकता है।

ये सेंसर पूर्ण दबाव, गेज दबाव या अंतर दबाव को माप सकते हैं। पूर्ण दबाव सेंसर आंतरिक संदर्भ मान के रूप में वैक्यूम दबाव का उपयोग करता है, और इसका आउटपुट मान पूर्ण दबाव के समानुपाती होता है। गेज दबाव प्रकार सेंसर वायुमंडलीय दबाव को संदर्भ के रूप में लेता है और वायुमंडलीय दबाव से अंतर के समानुपाती आउटपुट मान प्रदान करता है। अंतर दबाव सेंसर दो दबाव पोर्ट के बीच दबाव को माप सकता है।

ट्रूस्टेबिलिटी प्रेशर सेंसर को गैर-संक्षारक और गैर-आयनिक गैसों, जैसे हवा और अन्य शुष्क गैसों के साथ उपयोग के लिए डिज़ाइन किया गया है। इन सेंसर के प्रदर्शन को 40 mbar, 4 kPa, और 20 inH2O से ऊपर के दबाव रेंज तक विकल्पों की एक समृद्ध सरणी के माध्यम से बढ़ाया जा सकता है।

सभी उत्पाद 9001 मानक के अनुसार डिजाइन और निर्मित किए जाते हैं।

दबाव रेंज

±1.6 mbar से ±10 बार, ±160 Pa से ±1 MPa, ±0.5 inH20 से ±150 psi

दबाव प्रकार: गेज

कार्यशील दबाव: 0 psi से 100 psi

सटीकता: 0.25%

आउटपुट प्रकार: एनालॉग

स्थापना शैली: थ्रू होल

कार्यशील बिजली आपूर्ति वोल्टेज: 5 V

पोर्ट प्रकार: मैनिफोल्ड

रिज़ॉल्यूशन: 12 बिट्स

पैकेज/बॉक्स: SIP-4

न्यूनतम ऑपरेटिंग तापमान: -20 डिग्री सेल्सियस

अधिकतम ऑपरेटिंग तापमान: + 85 डिग्री सेल्सियस

श्रृंखला: एसएससी

ट्रेडमार्क: होन

कार्यशील बिजली आपूर्ति वर्तमान: 2 mA

उत्पाद प्रकार: बोर्ड माउंट प्रेशर सेंसर

50

उपश्रेणी: सेंसर

बिजली आपूर्ति वोल्टेज - अधिकतम: 5.25V

बिजली आपूर्ति वोल्टेज - न्यूनतम: 4.75V

ट्रेडमार्क नाम: ट्रूस्टेबिलिटी

इकाई वजन: 1 ग्राम

एसपसिफिकेशन्स:
