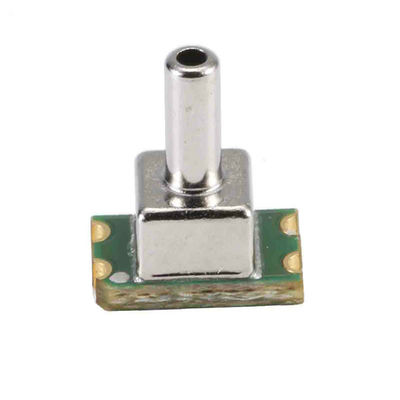

YJJ XGZP150 10kPa छोटे वॉल्यूम बैरोमेट्रिक प्रेशर सेंसर वाटरप्रूफ इलेक्ट्रॉनिक ब्लड प्रेशर मॉनिटर मालिशर तकिया

उत्पाद का वर्णन:

XGZP150 10kPa छोटे वॉल्यूम बैरोमेट्रिक दबाव सेंसर जलरोधक इलेक्ट्रॉनिक रक्तचाप मॉनिटर मालिशर तकिया

विशेषताएं:

माप सीमाः -100 केपीए से 0 केपीए... 200 केपीए

एमईएमएस प्रौद्योगिकी

मापक दबाव फॉर्म

पीसीबी पैकेजिंग फॉर्म

गैर संक्षारक गैसों के लिए उपयुक्त

ऑपरेटिंग तापमान सीमाः-30°C से +100°C

चिप के सामने की तरफ गोंद से भरा हुआ है

छोटा आकार

विद्युत प्रदर्शन

बिजली की आपूर्ति: ≤15 वीडीसी या ≤3.0 एमए डीसी

इनपुट प्रतिबाधा:4kQ से 6kQ

आउटपुट प्रतिबाधा:4kQ से 6kQ

इन्सुलेशन प्रतिरोधः 100MQ, 100VDC

अनुमेय अधिभार:3 गुना पूर्ण पैमाने (दबाव सीमा ≤40kPa)

पूर्ण पैमाने का दो गुना (40kPa< दबाव सीमा ≤200 kpa)

एक्सजीजेडपी150 दबाव सेंसर उपभोक्ता इलेक्ट्रॉनिक्स और ऑटोमोबाइल इलेक्ट्रॉनिक्स जैसे क्षेत्रों में लागू होता है। इसका मुख्य घटक एमईएमएस तकनीक का उपयोग करके संसाधित एक उपकरण है

सिलिकॉन पिज़ोरेसिटिव दबाव-संवेदनशील चिप। इस दबाव-संवेदनशील चिप में एक लोचदार झिल्ली और झिल्ली पर एकीकृत चार प्रतिरोधक होते हैं,अर्थात् चार दबाव संवेदनशील प्रतिरोधक

व्हीटस्टोन ब्रिज संरचना का गठन किया गया था। जब लोचदार झिल्ली पर दबाव लगाया गया, तो पुल एक वोल्टेज उत्पन्न करेगा जो लागू दबाव के लिए रैखिक आनुपातिक था

आउटपुट सिग्नल.

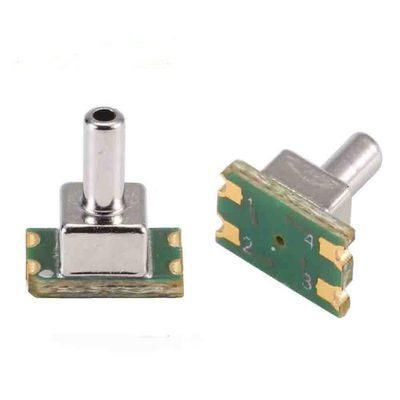

XGZP150 दबाव सेंसर आधार सामग्री के रूप में एक पीसीबी बोर्ड के साथ पैक किया जाता है, एक कॉम्पैक्ट संरचना है कि उपयोगकर्ताओं के लिए सुविधाजनक सतह माउंट द्वारा स्थापित करने के लिए विशेषता है

यह उत्कृष्ट रैखिकता, दोहराव और स्थिरता, उच्च संवेदनशीलता,और ऑपरेशनल एम्पलीफायरों या एकीकृत सर्किट का उपयोग करके आउटपुट और तापमान बहाव को डिबग करने के लिए उपयोगकर्ताओं के लिए सुविधाजनक है

और मुआवजा।

एसविनिर्देश:
