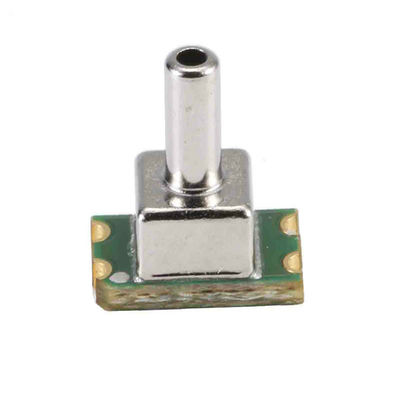

YJJ XGZP151 40kPa गेज प्रेशर बैरोमेट्रिक सेंसर वाटरप्रूफ है और इलेक्ट्रॉनिक ब्लड प्रेशर मॉनिटर मालिश और तकिए के लिए उपयुक्त है

उत्पाद का वर्णन:

XGZP151 40kPa गेज दबाव बैरोमेट्रिक सेंसर जलरोधक है और इलेक्ट्रॉनिक रक्तचाप मॉनिटर मालिश और तकिए के लिए उपयुक्त है

विशेषताएं:

माप सीमाः -100 केपीए से 0 केपीए... 200 केपीए

एमईएमएस प्रौद्योगिकी

मापक दबाव फॉर्म

पीसीबी पैकेजिंग फॉर्म

यह सूखी और गैर संक्षारक गैसों के लिए उपयुक्त है

ऑपरेटिंग तापमान सीमाः-30°C से +100°C

चिप के सामने दबाव है।

हवा के नोजल का व्यास वैकल्पिक है (3 मिमी या 2.17 मिमी) ।

विद्युत प्रदर्शन

बिजली की आपूर्ति: ≤15 वीडीसी या ≤3.0 एमएडीसी

इनपुट प्रतिबाधा:4kQ से 6kQ

आउटपुट प्रतिबाधा:4kQ से 6kQ

इन्सुलेशन प्रतिरोध:100 m · 100VDC

अनुमेय अधिभारः अनुमेय अधिभार:3 गुना पूर्ण पैमाने (दबाव सीमा ≤40kPa)

पूर्ण पैमाने का दो गुना (40kPa< दबाव सीमा ≤200 kpa)

एक्सजीजेडपी151 दबाव सेंसर उपभोक्ता इलेक्ट्रॉनिक्स और ऑटोमोबाइल इलेक्ट्रॉनिक्स जैसे क्षेत्रों में लागू होता है। इसका मुख्य घटक एमईएमएस तकनीक का उपयोग करके संसाधित एक उपकरण है

सिलिकॉन पिज़ोरेसिटिव दबाव-संवेदनशील चिप। इस दबाव-संवेदनशील चिप में एक लोचदार झिल्ली और झिल्ली पर एकीकृत चार प्रतिरोधक होते हैं,अर्थात् चार दबाव संवेदनशील प्रतिरोधक

व्हीटस्टोन ब्रिज संरचना का गठन किया गया था। जब लोचदार झिल्ली पर दबाव लगाया गया, तो पुल एक वोल्टेज उत्पन्न करेगा जो लागू दबाव के लिए रैखिक आनुपातिक था

आउटपुट सिग्नल.

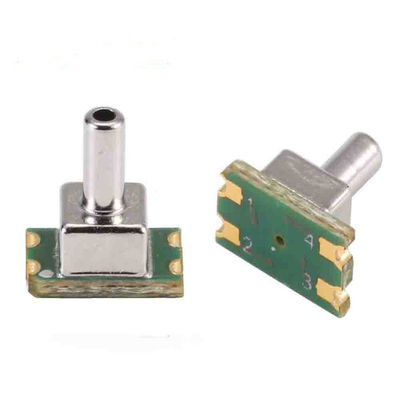

XGZP151 दबाव सेंसर आधार सामग्री के रूप में एक पीसीबी बोर्ड के साथ पैक किया जाता है, एक कॉम्पैक्ट संरचना है कि उपयोगकर्ताओं के लिए सुविधाजनक सतह माउंट द्वारा स्थापित करने के लिए विशेषता है

यह उत्कृष्ट रैखिकता, दोहराव और स्थिरता, उच्च संवेदनशीलता,और ऑपरेशनल एम्पलीफायरों या एकीकृत सर्किट का उपयोग करके आउटपुट और तापमान बहाव को डिबग करने के लिए उपयोगकर्ताओं के लिए सुविधाजनक है

और मुआवजा।

एसविनिर्देश:
