YJJ XGZP164 1kPa ट्रांसवर्स डुअल इनटेक पाइप डिफरेंशियल प्रेशर सेंसर का प्रयोग मेडिकल कंज्यूमर इलेक्ट्रॉनिक्स में किया जाता है

उत्पाद का वर्णन:

XGZP164 1kPa ट्रांसवर्स डुअल इनटेक पाइप डिफरेंशियल प्रेशर सेंसर का प्रयोग मेडिकल कंज्यूमर इलेक्ट्रॉनिक्स में किया जाता है

विशेषताएं:

माप सीमाः -100 केपीए से 0 केपीए... 1 केपीए... 200 केपीए

एमईएमएस प्रौद्योगिकी

दबाव अंतर या दबाव गेज का रूप

एसओपी पैकेजिंग फॉर्म, साइड एयर नोजल

यह गैर संक्षारक गैसों पर लागू होता है

ऑपरेटिंग तापमान सीमाः -30°C से +100°C

अधिकतम स्थिर दबाव 500kPa है

पिन की दिशा चुना जा सकता है

"अनुप्रयोग क्षेत्र"

चिकित्सा क्षेत्र जैसे वेंटिलेटर, स्पाइरोमीटर और नींद के समय एपनिया के उपचार के उपकरण

वायु प्रवाह का पता लगाने, हीटिंग, वेंटिलेशन और एयर कंडीशनिंग, वायवीय उपकरण, दबाव स्विच और अन्य औद्योगिक क्षेत्र

जैविक विज्ञान, छोटे घरेलू उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, खेल और फिटनेस उपकरण, अग्निशमन उपकरण, इंटरनेट ऑफ थिंग्स और अन्य क्षेत्र

उत्पाद अवलोकन

XGZP164 प्रकार के पिज़ोरेसिटिव प्रेशर सेंसिटिव एलिमेंट बायोमेडिसिन और ऑटोमोबाइल इलेक्ट्रॉनिक्स जैसे क्षेत्रों के लिए उपयुक्त एक प्रेशर सेंसर है।

यह एमईएमएस तकनीक द्वारा संसाधित एक सिलिकॉन पिज़ोरेसिटिव दबाव-संवेदनशील चिप है। दबाव-संवेदनशील चिप में एक लोचदार झिल्ली होती है और झिल्ली पर एकीकृत होती है

यह चार प्रतिरोधों से बना है। चार वैरिस्टर्स Wheatstone पुल संरचना बनाते हैं। जब लोचदार झिल्ली पर दबाव लगाया जाता है, तो पुल एक संपर्क बिंदु उत्पन्न करेगा

लागू दबाव के रैखिक आनुपातिक संबंध के साथ एक वोल्टेज आउटपुट सिग्नल।

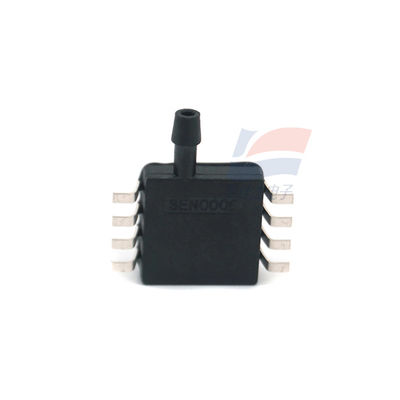

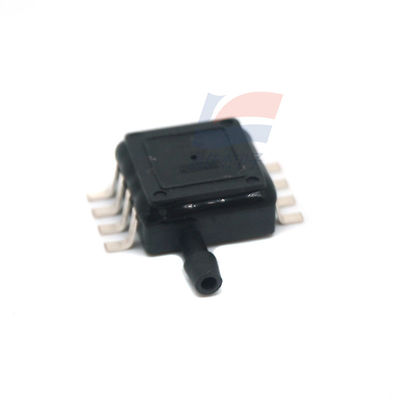

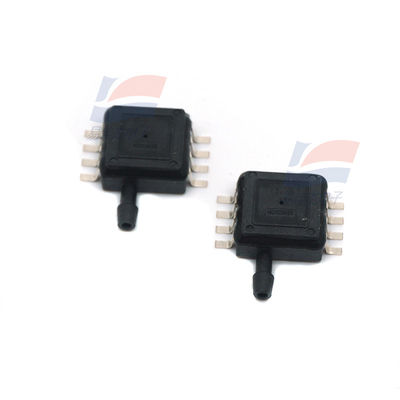

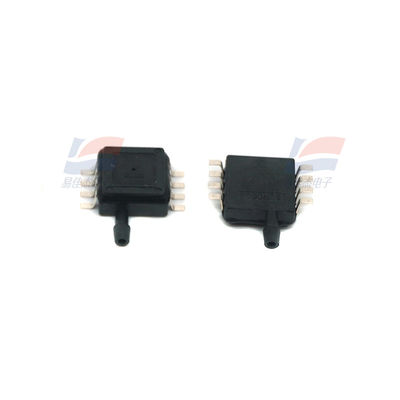

XGZP164 दबाव संवेदनशील घटक एक OEM घटक मानक SOP8 रूप में पैक है जो उपयोगकर्ताओं के लिए अनुकूल सतह माउंट अपनाने के लिए है

सतह वायु नोजल एक हुक के साथ डिज़ाइन किया गया है, जो पार्श्व वायु प्रवेश दबाव संरचना के लिए उपयुक्त है और प्रभावी रूप से वायु नोजल के गिरने से रोकता है।

इसमें उत्कृष्ट रैखिकता, दोहराव और स्थिरता, उच्च संवेदनशीलता है, और उपयोगकर्ताओं के लिए आउटपुट और तापमान बहाव को डिबग करने और क्षतिपूर्ति करने के लिए सुविधाजनक है।

संरचनात्मक प्रदर्शन

दबाव-संवेदनशील चिप: सिलिकॉन सामग्री

सीसा का तार: सोने का तार

कैप्सुलेशन शेलः पीपीएस सामग्री

पिन: चांदी से ढंका हुआ तांबा

शुद्ध वजन: लगभग 0.4 ग्राम

"विद्युत प्रदर्शन"

बिजली की आपूर्तिः ≤15V DC या ≤3.0mA DC

इनपुट प्रतिबाधाः 4kΩ से 6kΩ

आउटपुट प्रतिबाधाः 4kΩ से 6kΩ

इन्सुलेशन प्रतिरोधः 100MΩ,100VDC

अनुमेय अधिभारः अधिकतम स्थिर दबाव का तीन गुना (अधिकतम स्थिर दबाव ≤40kPa)

1.5 गुना अधिकतम स्थिर दबाव (40kPa< अधिकतम स्थिर दबाव ≤350kPa)

शर्तें"

मापने का माध्यमः हवा

मध्यम तापमानः (25±1) °C

परिवेश का तापमानः (25±1) °C

कंपन: 0.1g ((1m/s 2) अधिकतम

आर्द्रताः (50%±10%) आरएच

बिजली की आपूर्तिः (5±0.005) वी डीसी

यह केवल निम्नलिखित बुनियादी मापदंडों के लिए बेंचमार्क परीक्षण की स्थिति के रूप में प्रयोग किया जाता है

एसविनिर्देश:
