उत्पाद विवरण:
|
| विद्युत आपूर्ति: | ≤15vdc या ≤3.0ma dc | इनपुट उपस्थिति: | 4kq से 6kq |
|---|---|---|---|
| आउटपुट प्रतिबाधा: | 4kq से 6kq | इन्सुलेशन प्रतिरोध: | 100 मी · 100 वीडीसी |
| स्वीकार्य अधिभार: | दबाव रेंज ≤40kpa | अनुप्रयोग क्षेत्र: | माप यंत्र |
| प्रमुखता देना: | 10kPa गैस दबाव सेंसर,3 मिमी गैस दबाव सेंसर,पीओसीटी रक्त इम्यूनोक्वांटिटेटिव एनालाइज़र प्रेशर सेंसर |
||
उत्पाद का वर्णन:

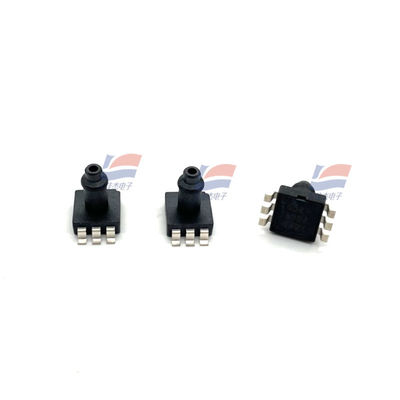

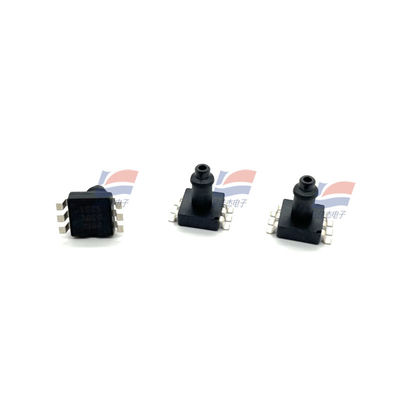

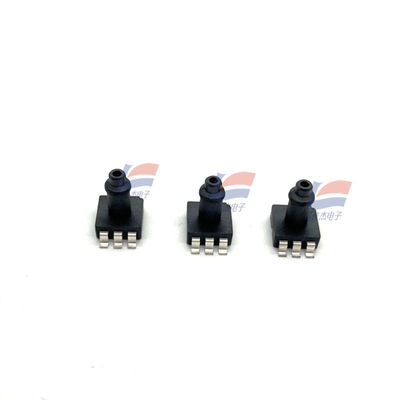

एक्सजीजेडपी166 लघु सेवन पाइप 3 मिमी गैस दबाव सेंसर पीओसीटी रक्त प्रतिरक्षा मात्रात्मक विश्लेषक 10kPa
विशेषताएं:
माप सीमाः -100 केपीए से 0 केपीए... 350 केपीए
एमईएमएस प्रौद्योगिकी
मापक दबाव फॉर्म
एसओपी पैकेज फार्म, 3 एमएम लघु हवा नोजल
गैर संक्षारक गैसों के लिए उपयुक्त
ऑपरेटिंग तापमान सीमाः-30°C से +100°C
चिप के बैक दबाव कक्ष दबाव में है
पिन की दिशा चुना जा सकता है
विद्युत प्रदर्शन
बिजली की आपूर्ति: ≤15 वीडीसी या ≤3.0 एमए डीसी
इनपुट प्रतिबाधा:4kQ से 6kQ
आउटपुट प्रतिबाधा:4kQ से 6kQ
इन्सुलेशन प्रतिरोध:100 m · 100VDC
अनुमेय अधिभारः अनुमेय अधिभार:3 गुना पूर्ण पैमाने (दबाव सीमा ≤40kPa)
पूर्ण पैमाने का दो गुना (40kPa< दबाव सीमा ≤200 kpa)
1.5 गुना पूर्ण पैमाने (200kPa< दबाव सीमा ≤350kPa)
लागू दबाव के रैखिक आनुपातिक संबंध के साथ एक वोल्टेज आउटपुट सिग्नल।
XGZP166 दबाव संवेदनशील घटक एक OEM घटक मानक SOP8 रूप में पैक है जो उपयोगकर्ताओं के लिए अनुकूल सतह माउंट अपनाने के लिए है
सतह वायु नोजल एक हुक के साथ डिज़ाइन किया गया है, जो पार्श्व वायु प्रवेश दबाव संरचना के लिए उपयुक्त है और प्रभावी रूप से वायु नोजल के गिरने से रोकता है।
इसमें उत्कृष्ट रैखिकता, दोहराव और स्थिरता, उच्च संवेदनशीलता है, और उपयोगकर्ताओं के लिए आउटपुट और तापमान बहाव को डिबग करने और क्षतिपूर्ति करने के लिए सुविधाजनक है।
संरचनात्मक प्रदर्शन
दबाव-संवेदनशील चिप: सिलिकॉन सामग्री
सीसा का तार: सोने का तार
कैप्सुलेशन शेलः पीपीएस सामग्री
पिन: चांदी से ढंका हुआ तांबा
शुद्ध वजन: लगभग 0.4 ग्राम
"विद्युत प्रदर्शन"
बिजली की आपूर्तिः ≤15V DC या ≤3.0mA DC
इनपुट प्रतिबाधाः 4kΩ से 6kΩ
आउटपुट प्रतिबाधाः 4kΩ से 6kΩ
इन्सुलेशन प्रतिरोधः 100MΩ,100VDC
अनुमेय अधिभारः अधिकतम स्थिर दबाव का तीन गुना (अधिकतम स्थिर दबाव ≤40kPa)
1.5 गुना अधिकतम स्थिर दबाव (40kPa< अधिकतम स्थिर दबाव ≤350kPa)
शर्तें"
मापने का माध्यमः हवा
मध्यम तापमानः (25±1) °C
परिवेश का तापमानः (25±1) °C
कंपन: 0.1g ((1m/s 2) अधिकतम
आर्द्रताः (50%±10%) आरएच
बिजली की आपूर्तिः (5±0.005) वी डीसी
यह केवल निम्नलिखित बुनियादी मापदंडों के लिए बेंचमार्क परीक्षण की स्थिति के रूप में प्रयोग किया जाता है
एसविनिर्देश:
| माप सीमा | -100 केपीए से 0 केपीए... 350 केपीए |
| पैकेजिंग फॉर्म | एसएमडी/डीआईपी |
| परिचालन तापमान | 0°C से 40°C |
| परिचालन तापमान सीमा | -30°C से +100°C |
