उत्पाद विवरण:
|
| विद्युत आपूर्ति: | ≤15VDC या ≤3.0MADC | इनपुट उपस्थिति: | 4kq से 6k2 |
|---|---|---|---|
| आउटपुट प्रतिबाधा: | 4kq से 6kq | इन्सुलेशन प्रतिरोध: | 100 मी · 100 वीडीसी |
| स्वीकार्य अधिभार: | 15 बार पूर्ण पैमाने पर | तापमान रेंज आपरेट करना: | -30℃ से +100℃ |
| प्रमुखता देना: | 100 पीएसआई दबाव सेंसर,YJJ XGZP182 दबाव सेंसर,700 केपीए दबाव सेंसर |
||
उत्पाद का वर्णन:

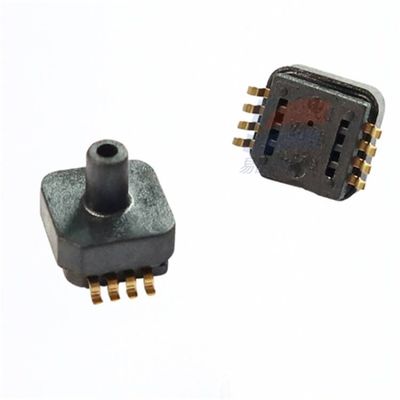

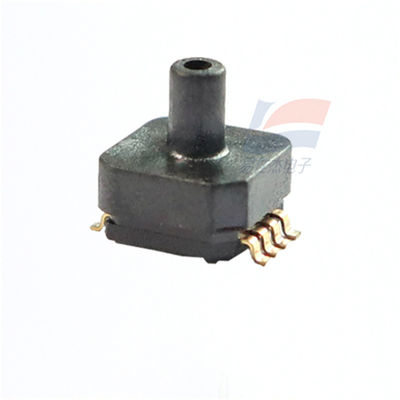

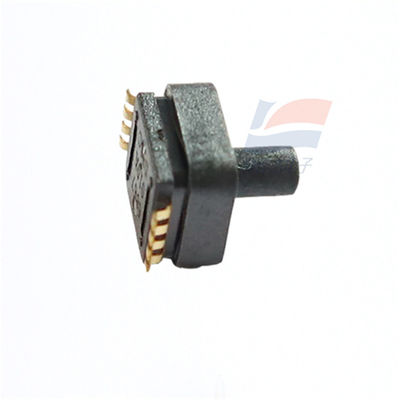

एक्सजीजेडपी182 दबाव सेंसर में 700 केपीए से 100 पीएसआई तक का पूर्ण दबाव होता है।
विशेषताएं:
XGZP182 पिज़ोरेसिटिव दबाव-संवेदनशील तत्व बायोमेडिसिन और ऑटोमोबाइल इलेक्ट्रॉनिक्स जैसे क्षेत्रों के लिए उपयुक्त दबाव सेंसर है।इसका मुख्य घटक एमईएमएस तकनीक द्वारा संसाधित सिलिकॉन पिज़ोरेसिटिव दबाव-संवेदनशील चिप हैइस दबाव-संवेदनशील चिप में एक लोचदार झिल्ली और झिल्ली पर एकीकृत चार प्रतिरोधक होते हैं। ये चार दबाव-संवेदनशील प्रतिरोधक एक Wheatstone ब्रिज संरचना बनाते हैं।जब दबाव लोचदार झिल्ली पर कार्य करता है, पुल एक वोल्टेज आउटपुट सिग्नल उत्पन्न करेगा जो लागू दबाव के अनुरूप है।
XGZP182 दबाव संवेदनशील घटक एक OEM घटक मानक SOP6 रूप में पैक है, जो उपयोगकर्ताओं के लिए सतह माउंट का उपयोग करने के लिए सुविधाजनक है। चिप सतह को नरम सिलिकॉन से लेपित किया गया है,जो प्रभावी रूप से नमी और तेल वाष्प को रोक सकता है.
इसमें उत्कृष्ट रैखिकता, दोहराव और स्थिरता, उच्च संवेदनशीलता है, और उपयोगकर्ताओं के लिए आउटपुट और तापमान बहाव को डिबग करने और क्षतिपूर्ति करने के लिए सुविधाजनक है।
संरचनात्मक प्रदर्शन
दबाव-संवेदनशील चिप: सिलिकॉन सामग्री
सीसा का तार: सोने का तार
पैकेजिंग खोलःपीपीएस सामग्री
पिनः सोने से ढँक दिया
सुरक्षात्मक चिपकने वालाः फ्लोरीन युक्त सिलिकॉन रबर
विद्युत प्रदर्शन
बिजली की आपूर्ति: ≤15 वीडीसी या ≤3.0 एमएडीसी
इनपुट प्रतिबाधा:4kQ से 6k2
आउटपुट प्रतिबाधा:4kQ से 6kQ
इन्सुलेशन प्रतिरोध:100 m · 100VDC
अनुमेय अधिभारः 15 गुना पूर्ण पैमाने
उत्पाद की विशेषताएं
माप सीमाः 0kPa से 100kPa... 700kPa
एमईएमएस प्रौद्योगिकी
पूर्ण दबाव रूप
एसओपी पैकेजिंग फॉर्म, गोंद भरने का उपचार
यह गैर संक्षारक और गैर प्रवाहकीय गैसों या तरल पदार्थों के लिए उपयुक्त है
ऑपरेटिंग तापमान सीमाः-30°C से +100°C
चिप के बैक दबाव कक्ष दबाव में है
आवेदन क्षेत्र
छोटे घरेलू उपकरणों जैसे कि चावल के कुकर, सोया दूध मशीन, जल शोधक और कॉफी मशीनों में टायर प्रेशर गेज, ब्रेक बूस्टर,पावर स्टीयरिंग बूस्टर और एमएपी सेंसरऑटोमोबाइल इलेक्ट्रॉनिक्स के क्षेत्र में मालिश मशीन, एयर मैट्रेस, पशु रक्तचाप सेंसर और गैस्ट्रोइंटेस्टाइनल सेंसर हैं।
उपकरण, मीटर और अन्य पूर्ण दबाव प्रणाली
एसविनिर्देश:
| माप सीमा | 0kPa से 100kPa... 700kPa |
| पैकेजिंग फॉर्म | एसएमडी/डीआईपी |
| परिचालन तापमान | 0°C से 40°C |
| परिचालन तापमान सीमा | -30°C से +100°C |
