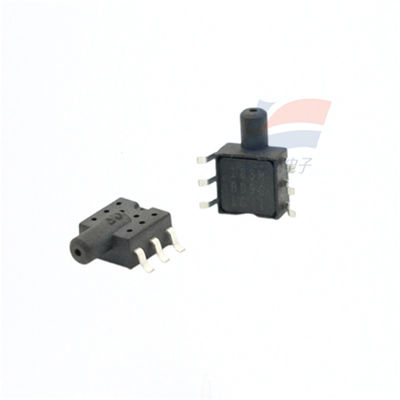

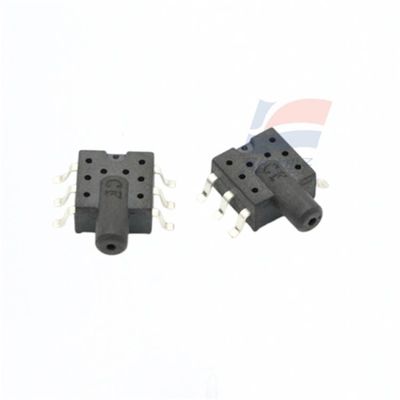

YJJ XGZP185 गैर संक्षारक गैसों के लिए दबाव सेंसर 6kΩ आउटपुट प्रतिबाधा और 3x अधिभार क्षमता

उत्पाद का वर्णन:

XGZP185 दबाव सेंसर एक चयन योग्य रेंज के साथ गैर संक्षारक गैसों के लिए उपयुक्त है

विशेषताएं:

XGZP185 पिज़ोरेसिटिव दबाव-संवेदनशील तत्व बायोमेडिसिन और ऑटोमोटिव इलेक्ट्रॉनिक्स जैसे क्षेत्रों के लिए उपयुक्त दबाव सेंसर है।इसका मुख्य घटक एमईएमएस तकनीक द्वारा संसाधित सिलिकॉन पिज़ोरेसिटिव दबाव-संवेदनशील चिप हैइस दबाव-संवेदनशील चिप में एक लोचदार झिल्ली और झिल्ली पर एकीकृत चार प्रतिरोधक होते हैं। ये चार दबाव-संवेदनशील प्रतिरोधक एक Wheatstone ब्रिज संरचना बनाते हैं।जब दबाव लोचदार झिल्ली पर कार्य करता है, पुल एक वोल्टेज आउटपुट सिग्नल उत्पन्न करेगा जो लागू दबाव के अनुरूप है।

XGZP183 दबाव संवेदनशील घटक एक OEM घटक मानक SOP6 रूप में पैक है, जो उपयोगकर्ताओं के लिए सतह माउंट का उपयोग करने के लिए सुविधाजनक है। चिप सतह को नरम सिलिकॉन से लेपित किया गया है,जो प्रभावी रूप से नमी और तेल वाष्प को रोक सकता है.

इसमें उत्कृष्ट रैखिकता, दोहराव और स्थिरता, उच्च संवेदनशीलता है, और उपयोगकर्ताओं के लिए आउटपुट और तापमान बहाव को डिबग करने और क्षतिपूर्ति करने के लिए सुविधाजनक है।

संरचनात्मक प्रदर्शन

दबाव-संवेदनशील चिप: सिलिकॉन सामग्री

सीसा का तार: सोने का तार

पैकेजिंग खोलःपीपीएस सामग्री

पिनः सोने से ढँक दिया

सुरक्षात्मक चिपकने वालाः फ्लोरीन युक्त सिलिकॉन रबर

विद्युत प्रदर्शन

बिजली की आपूर्ति: ≤15 वीडीसी या ≤3.0 एमएडीसी

इनपुट प्रतिबाधा:4kQ से 6k2

आउटपुट प्रतिबाधा:4kQ से 6kQ

इन्सुलेशन प्रतिरोध:100 m · 100VDC

अनुमेय अधिभारः 15 गुना पूर्ण पैमाने

माप सीमाः -100 kpa से 0kPa... 1000kPa

एमईएमएस प्रौद्योगिकी

मापक दबाव फॉर्म

एसओपी पैकेजिंग फॉर्म

गैर संक्षारक गैसों के लिए उपयुक्त

ऑपरेटिंग तापमान सीमाः-30°C से +100°C

चिप के बैक दबाव कक्ष दबाव में है

पिन की दिशा चुना जा सकता है

विद्युत प्रदर्शन

बिजली की आपूर्ति: ≤15 वीडीसी या ≤3.0 एमए डीसी

इनपुट प्रतिबाधा:4kQ से 6k2

आउटपुट प्रतिबाधा:4kQ से 6kΩ

इन्सुलेशन प्रतिरोध:100 m 2,100VDC

अनुमेय अधिभार:3 गुना पूर्ण पैमाने (दबाव सीमा ≤40kPa) 2 गुना पूर्ण पैमाने (40kPa<दबाव सीमा ≤200 kpa)

1.5 गुना पूर्ण पैमाने (200kPa< दबाव सीमा ≤1000kPa)

एसविनिर्देश:
