उत्पाद विवरण:
|
| मापने का माध्यम: | हवा | मध्यम तापमान: | (२५) १) ℃ |
|---|---|---|---|
| परिवेश का तापमान: | (२५) १) ℃ | कंपन: | 0.1g (1m/s to) अधिकतम |
| नमी: | (50%) 10%) आरएच | विद्युत आपूर्ति: | (5 ± 0.005) वी डीसी |
| प्रमुखता देना: | परिवेश तापमान अंतर दबाव बैरोमेट्रिक सेंसर,एमवी वेंटिलेटर अंतर दबाव बैरोमेट्रिक सेंसर |
||
उत्पाद का वर्णन:

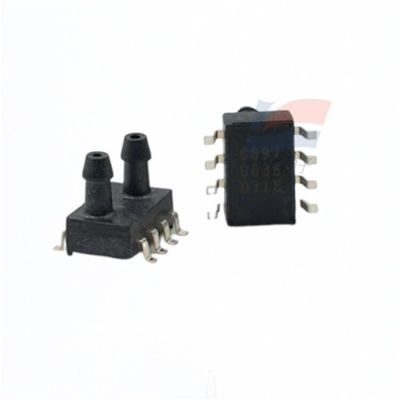

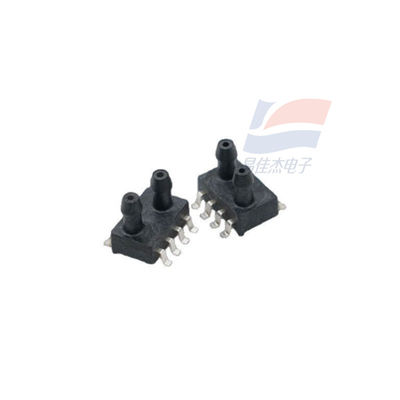

XGZP190 अंतर दबाव बैरोमेट्रिक सेंसर अंतर एमवी एयर फिल्टर वेंटिलेटर एसओपी 8
विशेषताएं:
माप सीमाः -100 केपीए से 0 केपीए... 1 केपीए... 200 केपीए
एमईएमएस प्रौद्योगिकी
दबाव अंतर या दबाव गेज का रूप
एसओपी पैकेजिंग फॉर्म, वायु नोजल एंटी-ड्रॉप संरचना
यह गैर संक्षारक गैसों पर लागू होता है
ऑपरेटिंग तापमान सीमाः -30°C से +100°C
पिन की दिशा चुना जा सकता है
"अनुप्रयोग क्षेत्र"
चिकित्सा क्षेत्र जैसे वेंटिलेटर, स्पाइरोमीटर और नींद के समय एपनिया के उपचार के उपकरण
वायु प्रवाह का पता लगाने, हीटिंग, वेंटिलेशन और एयर कंडीशनिंग, वायवीय उपकरण, दबाव स्विच और अन्य औद्योगिक क्षेत्र
जैविक विज्ञान, छोटे घरेलू उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, खेल और फिटनेस उपकरण, अग्निशमन उपकरण, इंटरनेट ऑफ थिंग्स और अन्य क्षेत्र
उत्पाद अवलोकन
XGZP190 पिज़ोरेसिटिव प्रेशर सेंसिटिव एलिमेंट बायोमेडिसिन और ऑटोमोबाइल इलेक्ट्रॉनिक्स जैसे क्षेत्रों के लिए उपयुक्त एक प्रेशर सेंसर है।
यह एमईएमएस तकनीक द्वारा संसाधित एक सिलिकॉन पिज़ोरेसिटिव दबाव-संवेदनशील चिप है। दबाव-संवेदनशील चिप में एक लोचदार झिल्ली होती है और झिल्ली पर एकीकृत होती है
यह चार प्रतिरोधों से बना है। चार वैरिस्टर्स Wheatstone पुल संरचना बनाते हैं। जब लोचदार झिल्ली पर दबाव लगाया जाता है, तो पुल एक संपर्क बिंदु उत्पन्न करेगा
लागू दबाव के रैखिक आनुपातिक संबंध के साथ एक वोल्टेज आउटपुट सिग्नल।
XGZP190 दबाव संवेदनशील घटक एक OEM घटक मानक SOP8 रूप में पैक है जो उपयोगकर्ताओं के लिए सुविधाजनक सतह माउंट और गैस को अपनाने के लिए है
मुंह को हुक से बनाया गया है, जिससे दबाव में नली गिरने से प्रभावी रूप से रोका जा सकता है।
इसमें उत्कृष्ट रैखिकता, दोहराव और स्थिरता, उच्च संवेदनशीलता है, और उपयोगकर्ताओं के लिए आउटपुट और तापमान बहाव को डिबग करने और क्षतिपूर्ति करने के लिए सुविधाजनक है।
संरचनात्मक प्रदर्शन
दबाव-संवेदनशील चिप: सिलिकॉन सामग्री
सीसा का तार: सोने का तार
कैप्सुलेशन शेलः पीपीएस सामग्री
पिन: चांदी से ढंका हुआ तांबा
शुद्ध वजन: लगभग 0.4 ग्राम
"विद्युत प्रदर्शन"
बिजली की आपूर्तिः ≤15V DC या ≤3.0mA DC
इनपुट प्रतिबाधाः 4kΩ से 6kΩ
आउटपुट प्रतिबाधाः 4kΩ से 6kΩ
इन्सुलेशन प्रतिरोधः 100MΩ,100VDC
अनुमेय अधिभारः अधिकतम स्थिर दबाव का तीन गुना (अधिकतम स्थिर दबाव ≤40kPa)
1.5 गुना अधिकतम स्थिर दबाव (40kPa< अधिकतम स्थिर दबाव ≤200kPa)
पी२ः२५० केपीए के निम्न दबाव के अंत में अधिकतम अधिभार दबाव
मापने का माध्यमः हवा
मध्यम तापमानः (25±1) °C
परिवेश का तापमानः (25±1) °C
कंपन: 0.1g ((1m/s 2) अधिकतम
आर्द्रताः (50%±10%) आरएच
बिजली की आपूर्तिः (5±0.005) वी डीसी
एसविनिर्देश:
| माप सीमा | -100 केपीए से 0 केपीए... 1 केपीए... 200 केपीए |
| पैकेजिंग फॉर्म | एसएमडी/डीआईपी |
| परिचालन तापमान | 0°C से 40°C |
| परिचालन तापमान सीमा | -30°C से +100°C |
