उत्पाद विवरण:
|
विद्युत आपूर्ति: | ≤15VDC या ≤3.0MADC | इनपुट उपस्थिति: | 4k to से 6k। |
---|---|---|---|
आउटपुट प्रतिबाधा: | 4k to से 6k। | इन्सुलेशन प्रतिरोध: | 100एमΩ, 100 वीडीसी |
अनुमेय अधिभार: | 2 बार पूर्ण पैमाने पर | ब्लास्टिंग प्रेशर: | ≥3 बार पूर्ण पैमाने पर |
प्रमुखता देना: | वैक्यूम पैकेजिंग मशीन प्रेशर सेंसर,XGZP040DB1F प्रेशर सेंसर |
उत्पाद विवरण:

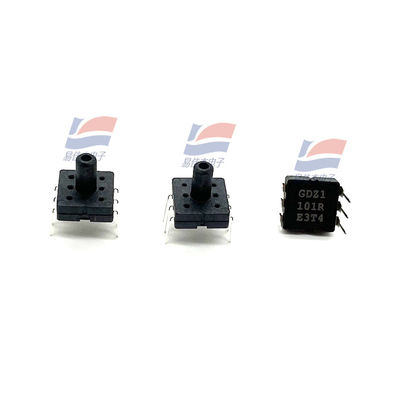

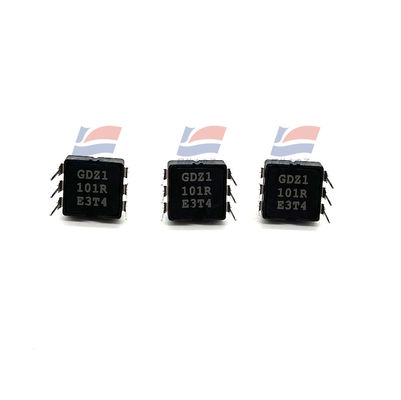

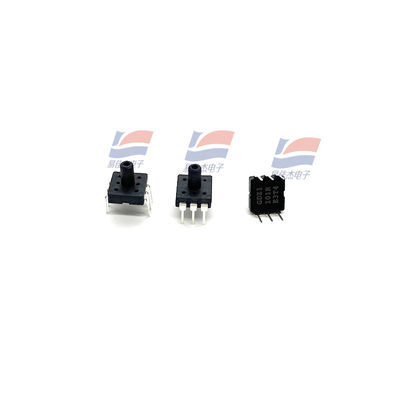

XGZP040DB1F प्रेशर सेंसर -100kPa से 0kPa... 700kPa का उपयोग वैक्यूम पैकेजिंग मशीनों के लिए किया जाता है
विशेषताएं:
मापन रेंज: -100 kpa से 0kPa... 700kPa
MEMS तकनीक
गेज प्रेशर फॉर्म
SOP या DIP पैकेजिंग फॉर्म
यह गैर-संक्षारक गैसों के लिए लागू है
ऑपरेटिंग तापमान रेंज: -30℃ से +100℃
चिप का बैक प्रेशर चैंबर दबाव में है
पिन की दिशा का चयन किया जा सकता है
"अनुप्रयोग क्षेत्र"
इलेक्ट्रॉनिक ब्लड प्रेशर मॉनिटर, वेंटिलेटर, ऑक्सीजन जनरेटर और मॉनिटर जैसे चिकित्सा क्षेत्र
टायर प्रेशर गेज, MAP, पावर स्टीयरिंग और ब्रेक असिस्टेंस जैसे ऑटोमोटिव इलेक्ट्रॉनिक्स क्षेत्र
स्पोर्ट्स और फिटनेस उपकरण जैसे मसाजर्स, मसाज चेयर और एयर गद्दे का क्षेत्र
वैक्यूम पैकेजिंग मशीन, वैक्यूम मिक्सर, वैक्यूम ब्लेंडर, वैक्यूम प्रिजर्वेशन बॉक्स, वैक्यूम पंप और अन्य वैक्यूम नकारात्मक दबाव क्षेत्र
वॉशिंग मशीन, बीयर मशीन, कॉफी मशीन, वैक्यूम क्लीनर, वाटर प्यूरीफायर, प्रेशर गेज, न्यूमेटिक कंपोनेंट्स और अन्य क्षेत्र
उत्पाद अवलोकन
XGZP प्रकार का पीजोरेसिस्टिव प्रेशर सेंसिटिव एलिमेंट एक प्रेशर सेंसर है जो बायोमेडिसिन और ऑटोमोटिव इलेक्ट्रॉनिक्स जैसे क्षेत्रों के लिए उपयुक्त है, और इसका मुख्य भाग
यह MEMS तकनीक द्वारा संसाधित एक सिलिकॉन पीजोरेसिस्टिव प्रेशर-सेंसिटिव चिप है। प्रेशर-सेंसिटिव चिप एक लोचदार झिल्ली और झिल्ली पर एकीकृत चार से बना है
चार प्रतिरोधकों से बना है, चार वैरिएबल प्रतिरोधक एक व्हीटस्टोन ब्रिज संरचना बनाते हैं। जब लोचदार झिल्ली पर दबाव डाला जाता है, तो ब्रिज लागू प्रतिरोधक के साथ एक कनेक्शन उत्पन्न करेगा
एक वोल्टेज आउटपुट सिग्नल जिसमें दबाव एक रैखिक आनुपातिक संबंध में होता है।
XGZP प्रकार के प्रेशर-सेंसिटिव कंपोनेंट्स मानक SOP6 और DIP6 रूपों में पैक किए गए OEM कंपोनेंट्स हैं, जो उपयोगकर्ताओं के लिए सरफेस माउंट को सुविधाजनक बनाते हैं
या इसे दो पंक्तियों में सीधे सम्मिलन द्वारा स्थापित किया जा सकता है
इसमें उत्कृष्ट रैखिकता, दोहराव और स्थिरता, उच्च संवेदनशीलता है, और उपयोगकर्ताओं के लिए आउटपुट और तापमान बहाव को डिबग और क्षतिपूर्ति करना सुविधाजनक है।
विशेष विवरण:
कार्यकारी धारा @25℃ | 1700uA |
फिल्टर कैपेसिटर | 100nF |
PSRR | 60dB |
आउटपुट करंट लोड | 5mA |
