उत्पाद विवरण:
|
| मापने का माध्यम: | हवा | मध्यम तापमान: | (२५) १) ℃ |
|---|---|---|---|
| परिवेश का तापमान: | (२५) १) ℃ | नमी: | (50%) 10%) आरएच |
| विद्युत आपूर्ति: | (10) 0.005) वीडीसी | दबाव सीमा: | ≤50kpa |
| प्रमुखता देना: | XGZP192 दबाव सेंसर,0 से 10 kPa दबाव सेंसर |
||
उत्पाद विवरण:

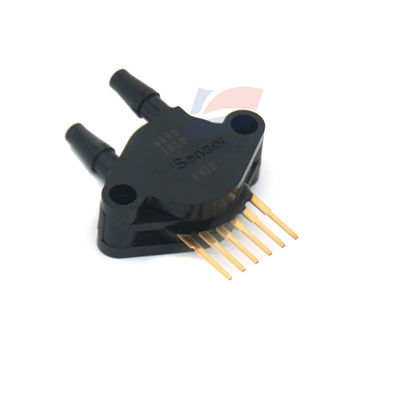

XGZP192 प्रेशर सेंसर जिसका प्रेशर रेंज 0 से 10, 50, 100, और 200kPa है, का उपयोग स्मार्ट होम जैसे इंटरनेट ऑफ थिंग्स फील्ड में किया जाता है
विशेषताएं:
मापने की रेंज 0-10, 50, 100 और 200kPa है
MEMS तकनीक
गेज प्रेशर प्रकार
मानक एनालॉग आउटपुट सिग्नल
तापमान मुआवजा
एयर नोजल एक एंटी-डिसएंगेजमेंट संरचना से लैस है
विभिन्न प्रेशर रेंज और आउटपुट को अनुकूलित किया जा सकता है
"अनुप्रयोग क्षेत्र"
हेमोस्टैटिक डिवाइस, वेंटिलेटर, ऑक्सीजन जनरेटर, मॉनिटर और अन्य चिकित्सा क्षेत्र
खेल और फिटनेस उपकरण जैसे मसाजर्स, मसाज चेयर और एयर गद्दे का क्षेत्र
इंटरनेट ऑफ थिंग्स फील्ड जैसे स्मार्ट फायर प्रोटेक्शन और स्मार्ट होम
प्रेशर गेज, न्यूमेटिक घटक और अन्य औद्योगिक नियंत्रण क्षेत्र
उत्पाद अवलोकन
XGZP192 प्रेशर सेंसर बायोमेडिसिन, औद्योगिक नियंत्रण और इंटरनेट ऑफ थिंग्स जैसे क्षेत्रों के लिए लागू है। इसका मुख्य घटक एक MEMS डिवाइस है
सिलिकॉन पीजोरेसिस्टिव प्रेशर-सेंसिटिव चिप्स जो तकनीक द्वारा संसाधित होते हैं। यह प्रेशर-सेंसिटिव चिप एक लोचदार झिल्ली और झिल्ली पर एकीकृत चार प्रतिरोधों से बना है।
चार वैरिएबल प्रतिरोधक व्हीटस्टोन ब्रिज संरचना बनाते हैं। जब प्रेशर लोचदार झिल्ली पर कार्य करता है, तो ब्रिज एक लाइन उत्पन्न करेगा जो लागू प्रेशर के अनुरूप है
आनुपातिक संबंध के साथ वोल्टेज आउटपुट सिग्नल। अंतर्निहित सर्किट ने सेंसर के मापदंडों जैसे शून्य-बिंदु आउटपुट, फुल-स्केल आउटपुट और तापमान बहाव को कैलिब्रेट किया है
और मुआवजा एक उच्च-सटीक मानक वोल्टेज आउटपुट सिग्नल उत्पन्न करने के लिए प्रदान किया जाता है जिसमें आपूर्ति वोल्टेज संदर्भ के रूप में होता है।

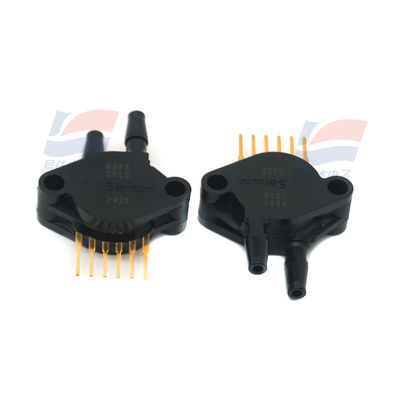

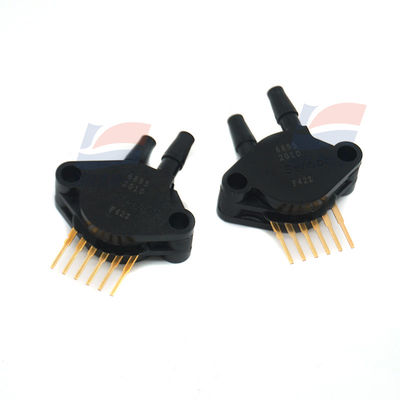

XGZP192 प्रेशर सेंसर एक मानक DIP प्लग-इन फॉर्म में पैक किया गया है, जो उपयोगकर्ताओं के लिए स्थापित करना सुविधाजनक है। हुक के साथ एयर इनटेक नोजल का डिज़ाइन
अत्यधिक प्रेशर के कारण प्रेशरिंग डिवाइस को गिरने से रोकता है।
XGZP192 प्रेशर सेंसर का मापने का माध्यम गैर-संक्षारक गैसों जैसे हवा तक सीमित है। गैर-संक्षारक गैसों के अलावा अन्य प्रेशर के लिए
मीडिया के लिए, कृपया पूछताछ करने में संकोच न करें।
"संरचनात्मक प्रदर्शन"
प्रेशर-सेंसिटिव चिप: सिलिकॉन सामग्री
लीड वायर: गोल्ड वायर
शेल सामग्री: पीपीएस सामग्री
अनुमति योग्य ओवरलोड: 3 गुना फुल स्केल (प्रेशर रेंज ≤50kPa)
2 गुना फुल स्केल (50kPa< प्रेशर रेंज ≤200 kpa)
Xgzp192_specification Sheet _Chinese _V1.3
एक पांचवां
परफेक्शन प्रेशर में प्रकट होता है
Xgzp192_specification Sheet _Chinese _V1.3 2/5
मापने का माध्यम: हवा
माध्यम तापमान: (25±1) ℃
परिवेश तापमान: (25±1) ℃
कंपन: 0.1g(1m/s ²)अधिकतम
नमी: (50%±10%) RH
बिजली की आपूर्ति: (10±0.005) VDC
इसका उपयोग केवल निम्नलिखित बुनियादी मापदंडों के लिए बेंचमार्क परीक्षण स्थिति के रूप में किया जाता है
विशेषताएँ:
| बिजली आपूर्ति वोल्टेज | 2.5 से 5.5 वोल्ट |
| ऑपरेटिंग तापमान | -40 से 150 ℃ |
| PSRR | 60dB |
| आउटपुट करंट लोड | 5mA |
