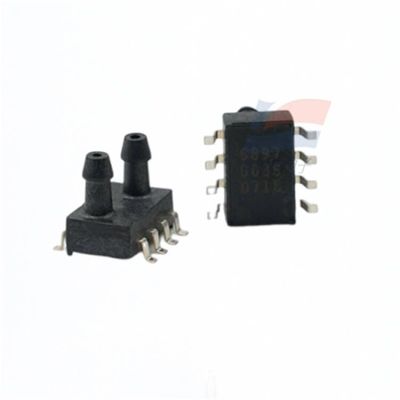

YJJ XGZP193-200kPa गेज प्रेशर सेंसर को एक तापमान-मुआवजे वाले पार्श्व वायु प्रवेश नोजल के साथ कैलिब्रेट किया गया है

उत्पाद विवरण:

XGZP193-200kPa गेज प्रेशर सेंसर को तापमान-मुआवजा पार्श्व वायु सेवन नोजल के साथ कैलिब्रेट किया गया है

विशेषताएं:

मापन रेंज: 0kPa से 100kPa... 700kPa

MEMS तकनीक

पूर्ण दबाव रूप

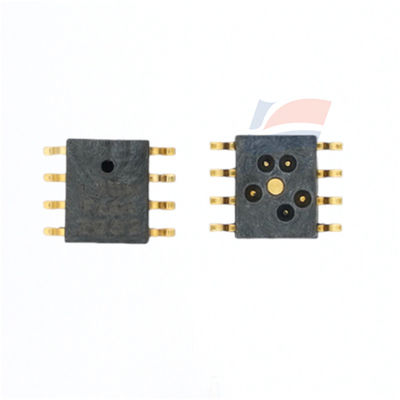

SOP पैकेजिंग फॉर्म, गोंद भरने का उपचार

यह गैर-संक्षारक और गैर-प्रवाहकीय गैसों या तरल पदार्थों के लिए उपयुक्त है

ऑपरेटिंग तापमान रेंज: -30℃ से +100℃

छोटा आकार

विद्युत प्रदर्शन

बिजली की आपूर्ति: ≤15VDC या ≤3.0mA DC

इनपुट प्रतिबाधा: 4kQ से 6kQ

आउटपुट प्रतिबाधा: 4kQ से 6kQ

इन्सुलेशन प्रतिरोध: 100 m · 100VDC

अनुमेय अधिभार: 1.5 गुना पूर्ण पैमाने

फटने का दबाव: ≥2 गुना पूर्ण पैमाने

XGZP193 प्रेशर सेंसर बायोमेडिसिन, औद्योगिक नियंत्रण और इंटरनेट ऑफ थिंग्स जैसे क्षेत्रों में लागू होता है। इसका मुख्य घटक एक MEMS डिवाइस है

तकनीक द्वारा संसाधित सिलिकॉन पीजोरेसिस्टिव प्रेशर-सेंसिटिव चिप्स। यह प्रेशर-सेंसिटिव चिप एक लोचदार झिल्ली और झिल्ली पर एकीकृत चार प्रतिरोधों से बना है।

चार वैरिएबल प्रतिरोधक व्हीटस्टोन ब्रिज संरचना बनाते हैं। जब दबाव लोचदार झिल्ली पर कार्य करता है, तो ब्रिज एक ऐसी रेखा उत्पन्न करेगा जो लागू दबाव के अनुरूप है

आनुपातिक संबंध के साथ वोल्टेज आउटपुट सिग्नल। अंतर्निहित सर्किट ने शून्य-बिंदु आउटपुट, पूर्ण-पैमाने आउटपुट और तापमान बहाव जैसे सेंसर के मापदंडों को कैलिब्रेट किया है

और आपूर्ति वोल्टेज को संदर्भ के रूप में उच्च-सटीक मानक वोल्टेज आउटपुट सिग्नल उत्पन्न करने के लिए मुआवजा प्रदान किया जाता है।

XGZP193 प्रेशर सेंसर को एक मानक DIP प्लग-इन फॉर्म में पैक किया गया है, जो उपयोगकर्ताओं के लिए स्थापित करना सुविधाजनक है। हुक के साथ वायु सेवन नोजल का डिज़ाइन

अत्यधिक दबाव के कारण दबाव उपकरण को गिरने से रोकें।

XGZP193 प्रेशर सेंसर का मापन माध्यम हवा जैसी गैर-संक्षारक गैसों तक सीमित है। गैर-संक्षारक गैसों के अलावा अन्य दबावों के लिए

मीडिया के लिए, कृपया पूछताछ करने में संकोच न करें।

"संरचनात्मक प्रदर्शन"

प्रेशर-सेंसिटिव चिप: सिलिकॉन सामग्री

लीड वायर: गोल्ड वायर

शेल सामग्री: पीपीएस सामग्री

अनुमेय अधिभार: 3 गुना पूर्ण पैमाने (दबाव रेंज ≤50kPa)

2 गुना पूर्ण पैमाने (50kPa< दबाव रेंज ≤200 kpa)

Xgzp193_विशिष्टता शीट _चीनी _V1.3

एक पांचवां

परिपूर्णता दबाव में प्रकट होती है

Xgzp192_विशिष्टता शीट _चीनी _V1.3 2/5

मापने का माध्यम: हवा

माध्यम तापमान: (25±1) ℃

परिवेश तापमान: (25±1) ℃

कंपन: 0.1g(1m/s ²)अधिकतम

नमी: (50%±10%) RH

बिजली की आपूर्ति: (10±0.005) VDC

इसका उपयोग केवल निम्नलिखित बुनियादी मापदंडों के लिए बेंचमार्क परीक्षण स्थिति के रूप में किया जाता है

विशेष विवरण:
