YJJ SS466A हाई एक्शन प्वाइंट मोटर कंट्रोल डिटेक्शन एनालॉग आउटपुट सेंसर रेंज 60 G से 200 G के लिए द्विध्रुवीय लैच हॉल IC

उत्पाद विवरण:

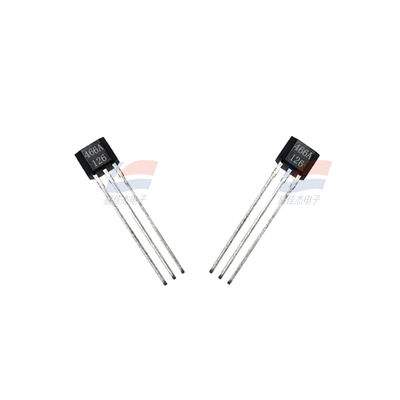

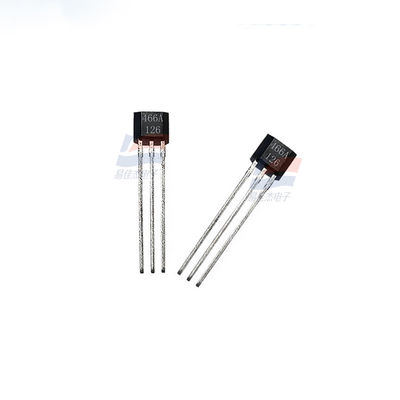

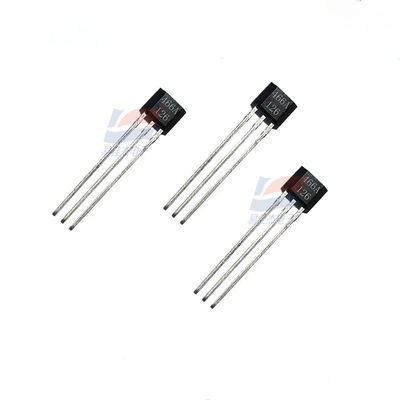

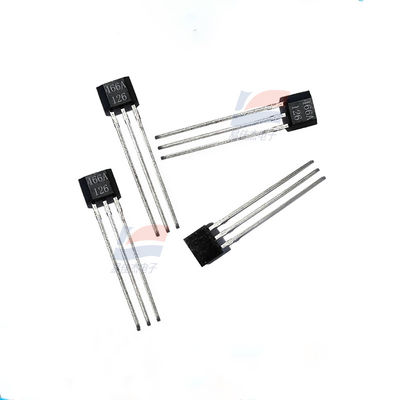

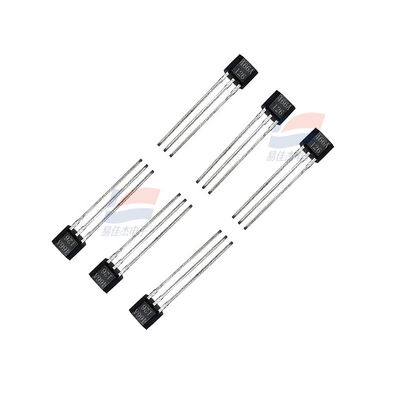

SS466A द्विध्रुवी लैच हॉल IC हाई एक्शन पॉइंट मोटर कंट्रोल डिटेक्शन

विशेषताएँ:

SS400 श्रृंखला और SS500 श्रृंखला के लॉक-इन स्थिति सेंसर एकीकृत सर्किट कम, मध्यम और उच्च चुंबकीय क्षेत्र शक्तियों वाले सिंगल-पोल डिजिटल हॉल प्रभाव सेंसर एकीकृत सर्किट हैं। फ्लैट TO-92 स्टाइल, SOT-89B पैकेज। डिजिटल करंट सिंक आउटपुट SS400 श्रृंखला सेंसर एकीकृत सर्किट एक छोटा सामान्य-उद्देश्यीय डिजिटल हॉल प्रभाव सेंसर है। यह स्थायी चुंबक या विद्युत चुंबक द्वारा प्रदान किए गए चुंबकीय क्षेत्र से संचालित होता है, और इसका उपयोग वैकल्पिक उत्तर और दक्षिण चुंबकीय ध्रुवों या केवल दक्षिण चुंबकीय ध्रुव पर प्रतिक्रिया करने के लिए किया जाता है। द्विध्रुवी लैच मैग्नेट और यूनिपोलर मैग्नेट चयन के लिए उपलब्ध हैं।

बैंडगैप समायोजन फ़ंक्शन 3.8Vdc से 30Vdc की बिजली आपूर्ति वोल्टेज रेंज के भीतर स्थिर संचालन सुनिश्चित करने में मदद करता है। ये सेंसर 20 mA का निरंतर करंट आउटपुट प्राप्त कर सकते हैं और 50 mA तक के करंट पर चक्रित हो सकते हैं। 3.8V वोल्टेज पर संचालित होने की इसकी क्षमता का उपयोग कई संभावित कम-वोल्टेज अनुप्रयोगों में किया जा सकता है।

डिजिटल ओपन-सर्किट कलेक्टर करंट सिंक आउटपुट को विभिन्न इलेक्ट्रॉनिक सर्किटों के साथ आसानी से जोड़ा और उपयोग किया जा सकता है।

विश्वसनीय उत्पाद प्रदान करने और लगातार गुणवत्ता बनाए रखने के लिए, SS400 श्रृंखला का परीक्षण 25°C [75°F] और 125°C [257°F] दोनों पर किया गया है। इस श्रृंखला के सभी कैटलॉग उत्पाद 150°C [302°F] के तापमान पर संचालित हो सकते हैं।

डिजाइन लचीलेपन की खातिर, निम्नलिखित पिन और पैकेजिंग विकल्प प्रदान किए गए हैं:

सीधे पिन, 14.99 मिमी [0.59 इंच] लंबाई में, थोक में या रोल-अप बॉक्स में पैक किए गए

सीधे पिन, 18.7 मिमी [0.735 इंच] लंबे, थोक पैकेजिंग

निर्मित पिन, 14.99 मिमी [0.59 इंच] लंबाई में, थोक में या रोल फॉर्म बॉक्स में पैक किए गए

संभावित अनुप्रयोग

उद्योग

HVAC, पानी मीटर, ईंधन मीटर और गैस उपयोगिता मीटर में उच्च-आवृत्ति प्रवाह संवेदन

पानी मीटर, बिजली मीटर और गैस मीटर में छेड़छाड़-प्रूफ पहचान

तरल स्तर का पता लगाना

मोटर गति संवेदन

सिलेंडर में स्थिति संवेदन

Honeywell का मैग्नेटोरेसिस्टिव (MR) सेंसर बाजार में सबसे संवेदनशील कम-चुंबकीय क्षेत्र ठोस-अवस्था चुंबकीय सेंसर है, जिसका उपयोग 70 mG (7 nT) से 6 G (0.6 mT) तक चुंबकीय क्षेत्र की दिशा और परिमाण को मापने के लिए किया जा सकता है। Honeywell का मैग्नेटोरेसिस्टिव सेंसर पृथ्वी के चुंबकीय क्षेत्र में लौह-चुंबकीय वस्तुओं की उपस्थिति या पृथ्वी के चुंबकीय क्षेत्र के भीतर लौह-चुंबकीय वस्तुओं की स्थिति के कारण होने वाले परिवर्तनों को निर्धारित कर सकता है। उच्च गति वाले वाहनों और अन्य लोहे युक्त वस्तुओं का पता लगाने के लिए उच्च बैंडविड्थ का उपयोग किया जा सकता है। ये सेंसर एक गैर-संपर्क डिजाइन अपनाते हैं, और काम करने की दूरी मापी जा रही लौह-चुंबकीय द्रव्यमान पर निर्भर करती है।

Honeywell हॉल चुंबकीय सेंसर उत्पाद श्रृंखला औद्योगिक स्वचालन, ऑटोमोटिव इलेक्ट्रॉनिक्स और चिकित्सा उपकरणों जैसे कई क्षेत्रों में महत्वपूर्ण भूमिका निभाती है। निम्नलिखित उत्पादों की इस श्रृंखला का विस्तृत अवलोकन है:

I. उत्पाद श्रृंखला का अवलोकन

सेंसर प्रौद्योगिकी में एक नेता के रूप में, Honeywell की हॉल चुंबकीय सेंसर उत्पाद श्रृंखला उन्नत हॉल प्रभाव सिद्धांत को अपनाती है, चुंबकीय क्षेत्र में परिवर्तनों को मापकर किसी वस्तु की स्थिति, गति और दिशा जैसे मापदंडों का पता लगाती है। इन सेंसर में उच्च परिशुद्धता, उच्च संवेदनशीलता, कम बिजली की खपत और स्थिर विश्वसनीयता है, और विभिन्न जटिल अनुप्रयोग परिदृश्यों की मांगों को पूरा करने में सक्षम हैं।

II. मुख्य विशेषताएं

उच्च-परिशुद्धता माप

Honeywell हॉल चुंबकीय सेंसर चुंबकीय क्षेत्र में परिवर्तनों को सटीक रूप से माप सकते हैं, जिससे वस्तुओं की स्थिति का सटीक पता लगाया जा सकता है। यह उच्च-परिशुद्धता माप विशेषता सेंसर को औद्योगिक स्वचालन में स्थिति, नेविगेशन और नियंत्रण प्रणालियों में एक महत्वपूर्ण लाभ देती है।

विशेष विवरण:
