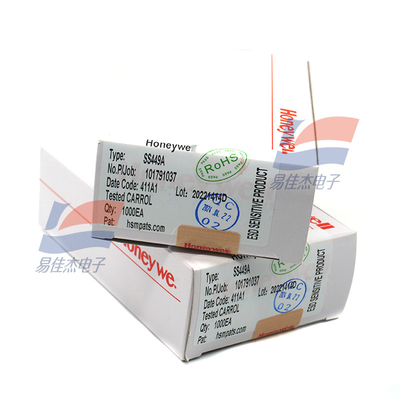

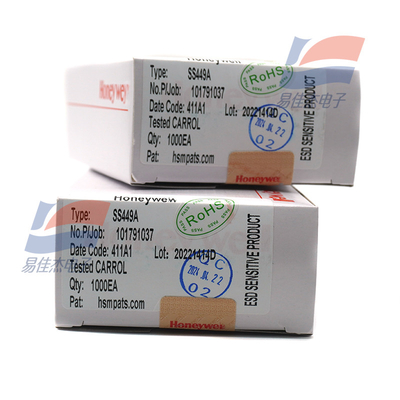

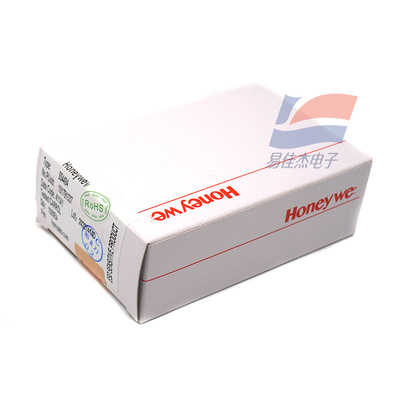

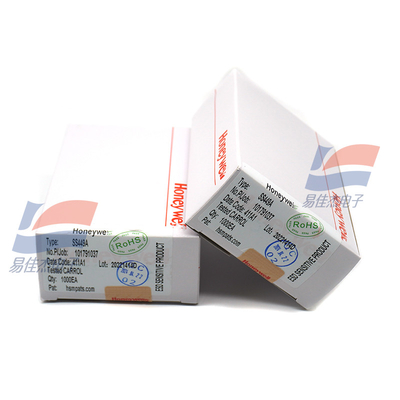

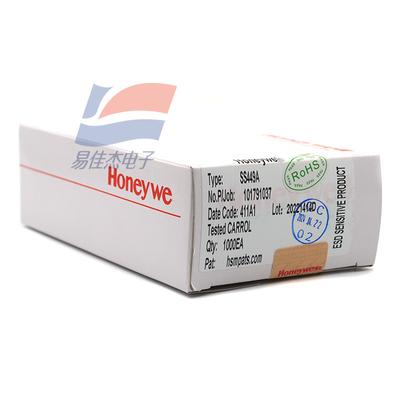

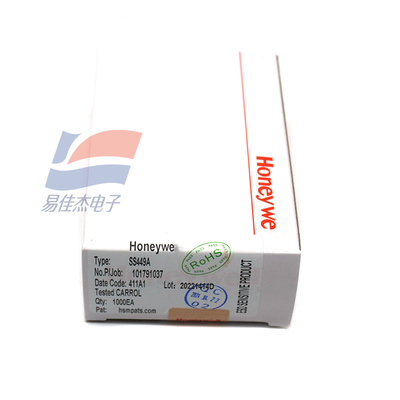

YJJ SS449A हॉल प्रभाव सेंसर कम वोल्टेज अनुप्रयोगों के लिए 3.8V डिजिटल लॉक सिंगल-पोल है

उत्पाद विवरण:

SS449A हॉल इफेक्ट सेंसर एक 3.8V डिजिटल लॉक सिंगल-पोल है जो कम-वोल्टेज अनुप्रयोगों के लिए है

विशेषताएं:

SS400 श्रृंखला और SS500 श्रृंखला के लॉक-इन स्थिति सेंसर एकीकृत सर्किट कम, मध्यम और उच्च चुंबकीय क्षेत्र शक्तियों के साथ सिंगल-पोल डिजिटल हॉल इफेक्ट सेंसर एकीकृत सर्किट हैं। फ्लैट TO-92 स्टाइल, SOT-89B पैकेज। डिजिटल करंट सिंक आउटपुट SS400 श्रृंखला सेंसर एकीकृत सर्किट एक छोटा सामान्य-उद्देश्यीय डिजिटल हॉल इफेक्ट सेंसर है। यह एक स्थायी चुंबक या एक विद्युत चुंबक द्वारा प्रदान किए गए चुंबकीय क्षेत्र द्वारा संचालित होता है, और इसका उपयोग वैकल्पिक उत्तर और दक्षिण चुंबकीय ध्रुवों या केवल दक्षिण चुंबकीय ध्रुव पर प्रतिक्रिया करने के लिए किया जाता है। द्विध्रुवी कुंडी चुंबक और यूनिपोलर चुंबक चयन के लिए उपलब्ध हैं।

बैंडगैप समायोजन फ़ंक्शन 3.8Vdc से 30Vdc तक बिजली आपूर्ति वोल्टेज रेंज के भीतर स्थिर संचालन सुनिश्चित करने में मदद करता है। ये सेंसर 20 mA का निरंतर करंट आउटपुट प्राप्त कर सकते हैं और 50 mA तक के करंट पर चक्रित हो सकते हैं। 3.8V वोल्टेज पर संचालित होने की इसकी क्षमता का उपयोग कई संभावित कम-वोल्टेज अनुप्रयोगों में किया जा सकता है।

डिजिटल ओपन-सर्किट कलेक्टर करंट सिंक आउटपुट को विभिन्न इलेक्ट्रॉनिक सर्किटों के साथ आसानी से जोड़ा और उपयोग किया जा सकता है।

विश्वसनीय उत्पाद प्रदान करने और लगातार गुणवत्ता बनाए रखने के लिए, SS400 श्रृंखला का परीक्षण 25°C [75°F] और 125°C [257°F] दोनों पर किया गया है। इस श्रृंखला के सभी कैटलॉग उत्पाद 150°C [302°F] के तापमान पर काम कर सकते हैं।

डिजाइन लचीलेपन की खातिर, निम्नलिखित पिन और पैकेजिंग विकल्प प्रदान किए गए हैं:

सीधे पिन, 14.99 मिमी [0.59 इंच] लंबाई में, थोक में या रोल-अप बॉक्स में पैक किए गए

सीधे पिन, 18.7 मिमी [0.735 इंच] लंबे, थोक पैकेजिंग

निर्मित पिन, 14.99 मिमी [0.59 इंच] लंबाई में, थोक में या रोल फॉर्म बॉक्स में पैक किए गए

संभावित अनुप्रयोग

उद्योग

HVAC, पानी के मीटर, ईंधन मीटर और गैस उपयोगिता मीटर में उच्च-आवृत्ति प्रवाह संवेदन

पानी के मीटर, बिजली के मीटर और गैस मीटर में छेड़छाड़-प्रूफ पहचान

तरल स्तर का पता लगाना

मोटर गति संवेदन

सिलेंडर में स्थिति संवेदन

दवा

खेल और पुनर्वास उपकरण में घूर्णी गति संवेदन

खेल और पुनर्वास उपकरण में चुंबकीय व्यवधान

इन्फ्यूजन पंप में गायब/उपस्थित का पता लगाना

दवा वितरण कैबिनेट में दराजों की स्थिति संवेदन

अस्पताल के बिस्तरों में झुकाव की स्थिति को संवेदन करने के लिए सफेद उत्पाद

ढक्कन, दरवाजे और दराजों की स्थिति का पता लगाना

तरल प्रवाह का पता लगाना

तरल स्तर का पता लगाना

विशेष विवरण:
