YJJ SS551AT SS351AT SS451A फुल-रेंज हॉल इफेक्ट डिजिटल पोजीशन सेंसर आईसी पैकेजिंग प्रकार SOT-89B

उत्पाद वर्णन:

SS551AT SS351AT SS451A फुल-रेंज हॉल इफेक्ट डिजिटल पोजिशन सेंसर आईसीएस

विशेषताएँ:

SS551AT हॉल इफेक्ट डिजिटल पोजीशन सेंसर IC, पूर्ण ध्रुवता, कम संवेदनशीलता, SOT-89B, 1000 यूनिट/पॉकेट टेप और रील।

कम लागत वाले द्विध्रुवी हॉल प्रभाव सेंसर आईसीएस की SS551AT श्रृंखला सतह माउंट पैकेजिंग को अपनाती है और पूरे तापमान रेंज में थर्मल बैलेंस एकीकृत सर्किट की सुविधा देती है। द्विध्रुवी चुंबकीय प्रतिक्रियाएँ उत्तरी ध्रुव और दक्षिणी ध्रुव के बीच वैकल्पिक होती हैं।

अंतर्निर्मित वोल्टेज स्टेबलाइजर 4.5Vdc से 24Vdc की बिजली आपूर्ति वोल्टेज रेंज के भीतर बहुत स्थिर संचालन प्रदान कर सकता है। आंतरिक सर्किट सेंसर क्षति को रोक सकता है और बिजली आपूर्ति वोल्टेज ध्रुवता के अप्रत्याशित उलटाव से बच सकता है। कम लागत वाले द्विध्रुवी हॉल प्रभाव सेंसर की SS50AT श्रृंखला छोटे, बहु-कार्यात्मक डिजिटल हॉल प्रभाव उपकरण हैं जो स्थायी चुंबक या विद्युत चुंबक के चुंबकीय क्षेत्र द्वारा संचालित होते हैं। कलेक्टर ओपन ड्रेन के आउटपुट वोल्टेज को विभिन्न इलेक्ट्रॉनिक सर्किट से आसानी से जोड़ा जा सकता है।

नोट: एकीकृत सर्किट मजबूत डिजाइनों में उत्कृष्ट तापमान स्थिरता और सटीकता प्रदान करते हैं। इन डिजिटल हॉल सेंसर की ऑपरेटिंग तापमान सीमा -40°C से 125°C [-40°F से 257°F] है, जो उन्हें वाणिज्यिक, उपभोक्ता और औद्योगिक वातावरण के लिए उपयुक्त बनाती है।

तकनीकी विशिष्टता

श्रृंखला के नाम: SS351AT, SS451A, SS551AT

चुंबकीय ड्राइव प्रकार ऑल-पोल

अधिकतम आउटपुट वोल्टेज 0.4 Vdc है

आउटपुट करंट 20 मिलीमीटर है

आउटपुट प्रकार डूब रहा है

भंडारण तापमान: -40°C से 150°C [-40°F से 302°F]

रिलीज़ पॉइंट -40 जी टाइप। (-40°C से 150°C)

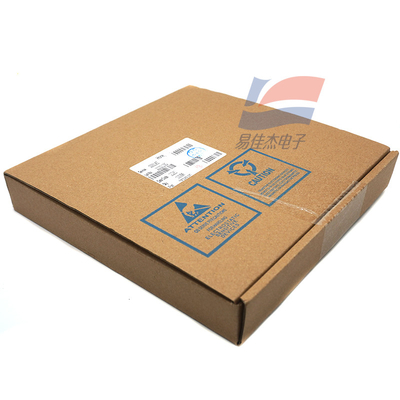

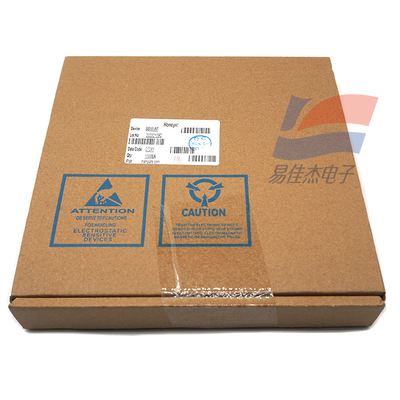

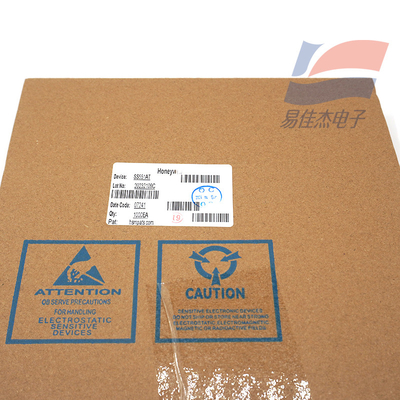

पैकेजिंग प्रकार SOT-89B, पॉकेट टेप और रील, प्रति रोल 1000 टुकड़े

स्विचिंग समय 1.5μs तक कम हो गया (90% से 10%)

उत्पाद श्रेणी: हॉल इफ़ेक्ट डिजिटल पोजीशन सेंसर आईसी

बिजली आपूर्ति वोल्टेज: 3 वीडीसी से 24 वीडीसी (-40°C से 150°C)

विद्युत आपूर्ति धारा का सामान्य मान 3.5 mA है। (25 डिग्री सेल्सियस, 3 वीडीसी)

अधिकतम लीकेज करंट 10μA है

ऑपरेटिंग तापमान: -40°C से 150°C [-40°F से 302°F]

संचालन बिंदु: 85 जी टाइप। (-40°C से 150°C)

35G प्रकार का विभेदन कीजिए। (-40°C से 150°C)

स्विचिंग समय 1.5μs तक बढ़ जाता है (10% से 90%)

दुनिया भर में उपलब्धता

उत्पाद कार्य

माइक्रोस्ट्रक्चर: SOT-89B प्लास्टिक पैकेजिंग, स्वचालित असेंबली के लिए रील और रील

जब ऊर्जा दक्षता केवल 4.5Vdc होती है, तो अधिकतम बिजली खपत केवल 5mA होती है

डिजिटल वर्तमान अवशोषण आउटपुट

रिंग चुंबक अनुप्रयोगों के लिए द्विध्रुवी चुंबकीय तत्व

उच्च आउटपुट वर्तमान क्षमता (20 एमए)

उच्च गति - ऑपरेटिंग आवृत्ति रेंज 0 kHz से 100 kHz से अधिक है

विस्तृत तापमान सीमा -40°C से 125°C [-40°F से 257°F] तक है

अंतर्निर्मित रिवर्स पोलरिटी सुरक्षा

आवेदन

स्पीड और आरपीएम सेंसर

ब्रशलेस डीसी मोटर का कम्यूटेशन

मोटर और पंखे का नियंत्रण

चुंबकीय कोडिंग

टैकोमीटर, काउंटर पिकअप ट्रक

ऑप्टिकल डिस्क स्पीड, टेप रोटेशन सेंसिंग

प्रवाह संवेदन
