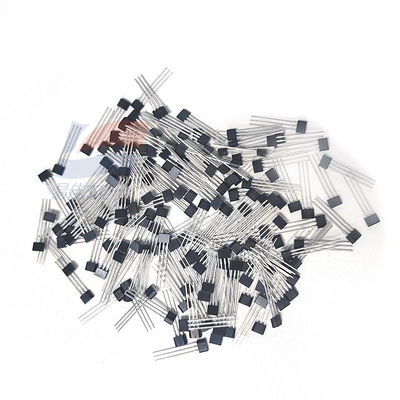

वाईजेजे एसएस496बी लीनियर हॉल इफेक्ट मैग्नेटिक सेंसर टीओ92 औद्योगिक स्थिति का पता लगाने के लिए

उत्पाद वर्णन:

औद्योगिक स्थिति का पता लगाने के लिए YJJ SS496B लीनियर हॉल इफ़ेक्ट मैग्नेटिक सेंसर TO92

विशेषताएँ:

SS496B श्रृंखला लागत कम करने वाले लघु आनुपातिक रैखिक हॉल प्रभाव सेंसर; सतह पर चढ़ाना

SS496B श्रृंखला MRL (लघु आनुपातिक रैखिक) सेंसर एक बहुक्रियाशील रैखिक हॉल प्रभाव उपकरण है जिसे स्थायी चुंबक या विद्युत चुंबक के चुंबकीय क्षेत्र द्वारा संचालित किया जा सकता है। आनुपातिक आउटपुट वोल्टेज बिजली आपूर्ति वोल्टेज द्वारा निर्धारित किया जाता है। यह चुंबकीय क्षेत्र की तीव्रता के साथ आनुपातिक रूप से बदलता रहता है। एकीकृत सर्किट उच्च तापमान स्थिरता और संवेदनशीलता प्रदान करते हैं। चिप पर लेजर-फाइन-ट्यून पतली-फिल्म अवरोधक उच्च परिशुद्धता (शून्य से 3%, 3% तक संवेदनशीलता के साथ) और तापमान मुआवजा प्रदान करता है। संवेदनशीलता का सकारात्मक तापमान गुणांक (आमतौर पर + 0.02% / C) कम लागत वाले चुंबक के नकारात्मक तापमान गुणांक की भरपाई करता है।

SS496B श्रृंखला सेंसर लागत प्रभावी एमआरएल सेंसिंग प्रदान करते हैं और SS490 उत्पादों की तुलना में थोड़े अधिक विशिष्ट हैं। SS490B में 1.5 mA का निरंतर विशिष्ट इनपुट या पुल आउटपुट होता है और संपूर्ण तापमान रेंज में अनुमानित प्रदर्शन प्राप्त करने के लिए 25 डिग्री सेल्सियस पर 5.0 V पर 7 mA की आपूर्ति धारा पर काम करता है। SS490B श्रृंखला सेंसर में शून्य स्थिति और संवेदनशीलता सहनशीलता होती है, जो तापमान के साथ बदलती रहती है।

श्रृंखला का नाम: SS490

चुंबकीय ड्राइव मोड रैखिक है

आउटपुट वोल्टेज: 0.2V से VS-सामान्य 0.2V, 0.4V से Vs-0.4V (न्यूनतम मान)

न्यूनतम आउटपुट वर्तमान अवशोषण 0.6 एमए है, आमतौर पर 1.5 एमए जब बनाम> 4.5 वी

अधिकतम लीकेज करंट 10 μA है

ऑपरेटिंग तापमान: -40°C से 150°C [-40°F से 302°F]

पैकेजिंग प्रकार: TO-92 प्रकार फ्लैट फ्लैट मानक सीसा, थोक, प्रति बैग 1000 टुकड़े

स्विचिंग समय 1.5 μs तक बढ़ जाता है (10% से 90%)

न्यूनतम संवेदनशीलता 2.300 है, सामान्य 2.500 है, और अधिकतम 2.700 मिलीवोल्ट प्रति ग्राम है

उत्पाद श्रेणी: हॉल इफ़ेक्ट लीनियर सेंसर आईसी

बिजली आपूर्ति वोल्टेज 4.5V से 10.5V तक होती है

5 Vdc पर विद्युत आपूर्ति धारा 7.0 mA (सामान्य मान) है

न्यूनतम आउटपुट वर्तमान स्रोत 1 एमए है, आमतौर पर 1.5 एमए जब बनाम> 4.5 वी

आउटपुट प्रकार: डूबना या खरीदना

भंडारण तापमान: -40°C से 165°C [-40°F से 329°F]

प्रतिक्रिया समय 3 माइक्रोसेकंड है

स्विचिंग समय 1.5 μs तक कम हो जाता है (90% से 10%)

दुनिया भर में उपलब्धता

उत्पाद की विशेषताएँ

रैखिक आउटपुट और लचीला सर्किट डिजाइन

चार-हॉल आईसी डिज़ाइन यांत्रिक तनाव के प्रभाव को कम करता है

सकारात्मक या नकारात्मक गॉस पर प्रतिक्रिया दें

यह 5 Vdc पर 7 mA की ऊर्जा दक्षता का उपयोग करता है

एकल वर्तमान अवशोषण या वर्तमान आउटपुट

रेल-टू-रेल परिचालन अधिक उपलब्ध सिग्नल प्रदान कर सकता है, जिससे उच्च सटीकता प्राप्त होती है

तापमान-क्षतिपूर्ति चुंबकत्व -40°C से 150°C [-40°F से 302°F] की विस्तृत तापमान सीमा के भीतर स्थिर संचालन प्रदान करने में मदद करता है।

आवेदन क्षेत्र

उद्योग

बेसिक करंट इंडक्शन, मोटर लोड मॉनिटरिंग और डिटेक्शन के लिए उपयोग किया जाता है

इंटेलिजेंट रिमोट यूटिलिटी मीटरों में छेड़छाड़ रोधी चुंबकीय क्षेत्र सेंसर

भारी उपकरण और घरेलू उपकरणों में पंप नियंत्रण

सरल रैखिक या कोणीय विस्थापन प्रेरण

इलेक्ट्रिक साइकिल और स्कूटर में हैंडलबार/थ्रॉटल स्थिति संवेदन

विद्युत उपकरणों में करंट इंडक्शन

उपकरण और उपकरणों में गति समायोजन ट्रिगर होता है

तिजोरियों, सुरक्षा प्रणालियों और भवन अभिगम नियंत्रण प्रणालियों में चुंबकीय कोड पढ़ना

चिकित्सा: जलसेक पंपों में स्थिति संवेदन
