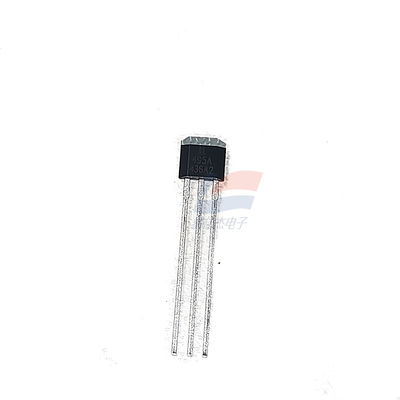

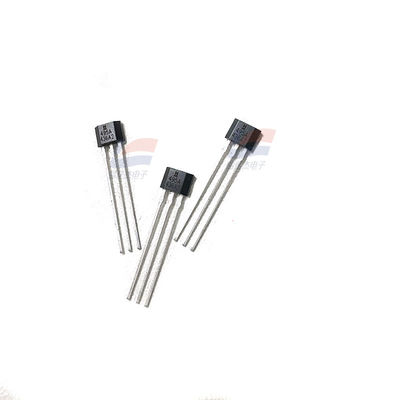

YJJ SS496B रैखिक हॉल सेंसर का उपयोग इलेक्ट्रिक साइकिल के लिए किया जाता है

उत्पाद का वर्णन:

एसएस496बी रैखिक हॉल सेंसर का उपयोग इलेक्ट्रिक साइकिल के लिए किया जाता है

विशेषताएं:

SS496B श्रृंखला लागत में कमी लाने वाले लघु आनुपातिक रैखिक हॉल प्रभाव सेंसर; सतह माउंट

SS496B सीरीज MRL (मिनीचर प्रोपोरशनल लाइनर) सेंसर एक बहुक्रियाशील रैखिक हॉल प्रभाव उपकरण है जिसे स्थायी चुंबक या विद्युत चुंबक के चुंबकीय क्षेत्र द्वारा संचालित किया जा सकता है।आनुपातिक आउटपुट वोल्टेज बिजली की आपूर्ति वोल्टेज द्वारा निर्धारित किया जाता हैयह चुंबकीय क्षेत्र की तीव्रता के अनुपात में भिन्न होता है। एकीकृत सर्किट उच्च तापमान स्थिरता और संवेदनशीलता प्रदान करते हैं।चिप पर लेजर-फाइन-ट्यून पतली फिल्म प्रतिरोधक उच्च सटीकता (शून्य से 3% तक) प्रदान करता हैसंवेदनशीलता का सकारात्मक तापमान गुणांक (आमतौर पर + 0.02% / C) कम लागत वाले चुंबक के नकारात्मक तापमान गुणांक की भरपाई करता है.

SS496B श्रृंखला के सेंसर लागत प्रभावी MRL सेंसरिंग प्रदान करते हैं और SS490 उत्पादों की तुलना में थोड़ा अधिक विनिर्देश हैं। SS490B में 1 का निरंतर विशिष्ट इनपुट या पुल आउटपुट है।5 mA और 5 पर 7 mA की आपूर्ति धारा पर काम करता है.0 V 25 °C पर पूरे तापमान रेंज में अनुमानित प्रदर्शन प्राप्त करने के लिए। SS490B श्रृंखला सेंसर में शून्य स्थिति और संवेदनशीलता सहिष्णुता है, जो तापमान के साथ भिन्न होती है।

सीरीज का नामः SS490

चुंबकीय ड्राइव मोड रैखिक है

आउटपुट वोल्टेजः 0.2V से VS-सामान्य 0.2V, 0.4V से Vs-0.4V (न्यूनतम मूल्य)

न्यूनतम आउटपुट करंट अवशोषण 0.6 mA है, आमतौर पर 1.5 mA जब Vs> 4.5 V

अधिकतम रिसाव वर्तमान 10 μA है

परिचालन तापमानः -40°C से 150°C [-40°F से 302°F]

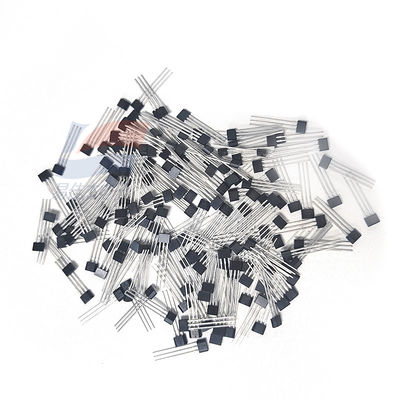

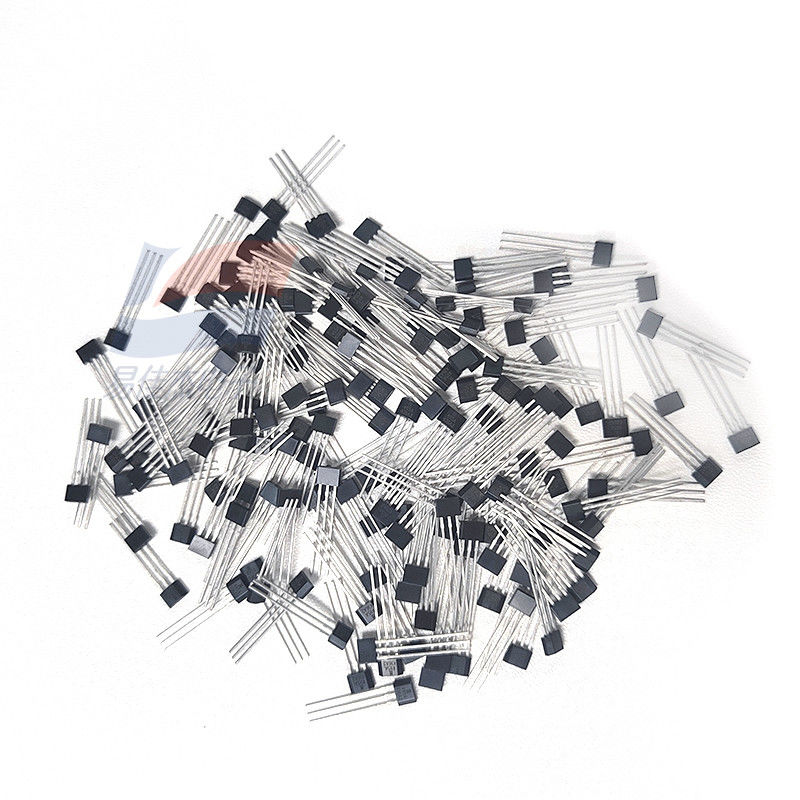

पैकेजिंग प्रकारः TO-92 प्रकार फ्लैट फ्लैट मानक सीसा, थोक, 1000 टुकड़े प्रति बैग

स्विचिंग का समय बढ़ जाता है (१०% से ९०%) १.५ μs तक

न्यूनतम संवेदनशीलता 2 है।300, आम तौर पर 2 है।500, और अधिकतम 2.700 मिलीवोल्ट प्रति ग्राम है

उत्पाद श्रेणीः हॉल इफेक्ट लाइनर सेंसर आईसी

बिजली आपूर्ति वोल्टेज 4.5V से 10.5V तक होता है

बिजली की आपूर्ति वर्तमान 7.0 mA (सामान्य मूल्य) 5 Vdc पर है

न्यूनतम आउटपुट करंट स्रोत 1 एमए है, आमतौर पर 1.5 एमए जब Vs> 4.5 वी

आउटपुट प्रकारः डुबकी या खरीद

भंडारण तापमानः -40° से 165° सेल्सियस [-40° फारेनहाइट से 329° फारेनहाइट]

प्रतिक्रिया समय 3 माइक्रोसेकंड है

स्विचिंग का समय (90% से 10% तक) 1.5 μs तक कम हो जाता है

दुनिया भर में उपलब्ध

उत्पाद की विशेषताएं

रैखिक आउटपुट और लचीला सर्किट डिजाइन

चार-हॉल आईसी डिजाइन यांत्रिक तनाव के प्रभाव को कम करता है

सकारात्मक या नकारात्मक गाउस का उत्तर दें

यह 5 वीडीसी पर 7 एमए की ऊर्जा दक्षता का उपयोग करता है

एकल धारा अवशोषण या धारा आउटपुट

रेल-टू-रेल ऑपरेशन अधिक उपलब्ध संकेत प्रदान कर सकता है, जिससे अधिक सटीकता प्राप्त हो सकती है

तापमान-मुआवजे वाली चुंबकत्व -40° से 150° सेल्सियस [-40° फारेनहाइट से 302° फारेनहाइट] की विस्तृत तापमान सीमा के भीतर स्थिर संचालन सुनिश्चित करने में मदद करती है

आवेदन क्षेत्र

उद्योग

मोटर लोड निगरानी और पता लगाने के लिए उपयोग किया जाने वाला मूल धारा प्रेरण

बुद्धिमान दूरस्थ उपयोगिता मीटरों में छेड़छाड़-सबूत चुंबकीय क्षेत्र सेंसर

भारी उपकरणों और घरेलू उपकरणों में पंप नियंत्रण

सरल रैखिक या कोणीय विस्थापन प्रेरण

इलेक्ट्रिक साइकिल और स्कूटरों में हैंडल/थ्रॉटल की स्थिति का पता लगाने

विद्युत उपकरणों में वर्तमान प्रेरण

उपकरण और उपकरण में गति समायोजन ट्रिगर

सेफ, सुरक्षा प्रणालियों और भवनों के प्रवेश नियंत्रण प्रणालियों में चुंबकीय कोड पढ़ने

चिकित्सा: इन्फ्यूजन पंपों में स्थिति संवेदन

विनिर्देश:
