YJJ SS543GT SS543AT सिंगल-पोल हॉल सेंसर आईसी का उपयोग ब्रशलेस डीसी मोटर्स में किया जाता है

उत्पाद का वर्णन:

SS543GT और SS543AT एकल-ध्रुवीय हॉल सेंसर आईसी का उपयोग ब्रशलेस डीसी मोटर्स में किया जाता है

विशेषताएं:

SS543GT SS543AT डिजिटल हॉल इफेक्ट पोजीशन सेंसर आईसी, एकल-ध्रुवीय, मध्यम गॉसियन, SOT-89B, जेब रोल टेप, 1000 टुकड़े प्रति रोल।

SS543AT डिजिटल हॉल इफेक्ट पोजीशन सेंसर आईसी एक छोटा, बहुआयामी डिजिटल हॉल इफेक्ट डिवाइस है जो एक स्थायी चुंबक या एक विद्युत चुंबक के चुंबकीय क्षेत्र द्वारा संचालित होता है,उत्तर और दक्षिण ध्रुव या केवल दक्षिण ध्रुव पर प्रतिक्रिया करने के लिए डिज़ाइन किया गयाइनमे द्विध्रुवीय, लॉक या एकध्रुवीय चुंबकीय गुण होते हैं। इन-बोर्ड वोल्टेज नियामक 3.8Vdc से 30Vdc तक बिजली आपूर्ति वोल्टेज रेंज के भीतर स्थिर रूप से काम कर सकता है।ये सेंसर लगातार 20 एमए के अवशोषण आउटपुट प्रदान कर सकते हैं और अधिकतम 50 एमए तक पुनर्नवीनीकरण किया जा सकता है3.8V फ़ंक्शन कई संभावित निम्न वोल्टेज अनुप्रयोगों में उपयोग की अनुमति देता है। डिजिटल ओपन-कलेक्टर अवशोषण प्रकार आउटपुट को विभिन्न इलेक्ट्रॉनिक सर्किट से आसानी से जोड़ा जा सकता है।सभी निर्देशिका सूची 150° सेल्सियस तक के तापमान पर काम कर सकती हैंडिजाइन लचीलापन के लिए

SS400 श्रृंखला: फ्लैट TO-92 प्रकारः

SS4XX: सीधा मानक सीसा, थोक

SS4XX-L: सीधा लंबा सीसा का तार, थोक

SS4XX-T2: मोल्ड लीड वायर, कैसेट टेप के साथ पैक किया गया

SS4XX-T3: सीधी मानक सीसा, कैसेट टेप के साथ अमोपैक

SS4XX-S: सतह माउंट, थोक

SS4XX-SP: सतह माउंट, जेब टेप और रीलों

SS500 श्रृंखलाः SOT-89B, जेब टेप और रील

तकनीकी विनिर्देश

सीरीज का नामः SS500

चुंबकीय ड्राइव प्रकार एकल ध्रुवीय

अधिकतम आउटपुट वोल्टेज 0.4 Vdc है

आउटपुट धारा 20 मिलीअम्पियर है

आउटपुट प्रकार डूबना

भंडारण तापमानः -50° से 150° से [-58° फारेनहाइट से 302° फारेनहाइट]

रिलीज़ बिंदु 75 मिनट (25°C)

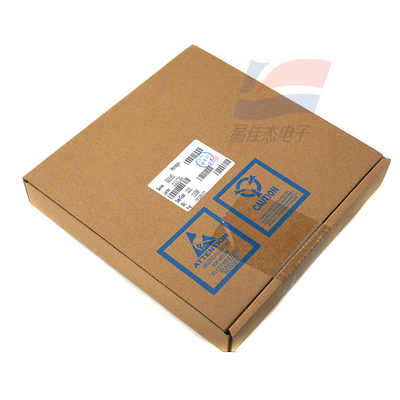

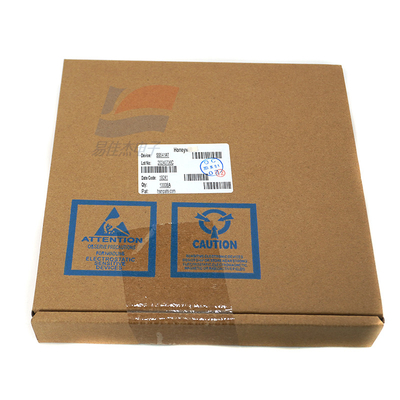

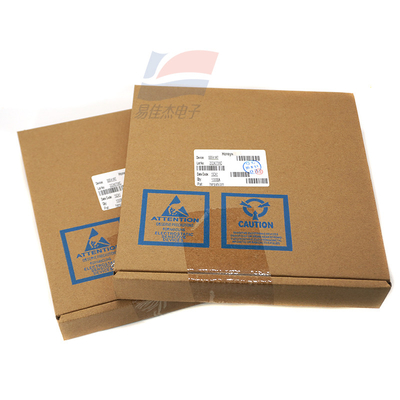

पैकेजिंग प्रकार SOT-89B, पॉकेट टेप और रील, 1000 टुकड़े प्रति रोल

स्विचिंग का समय (90% से 10% तक) 1.5μs तक घट गया

उत्पाद श्रेणीः हॉल इफेक्ट डिजिटल पोजीशन सेंसर आईसी

बिजली आपूर्ति वोल्टेज 3.8Vdc से 30Vdc तक है

अधिकतम बिजली आपूर्ति वर्तमान 10.0 mA है

अधिकतम रिसाव वर्तमान 10μA है

परिचालन तापमानः -40°C से 150°C [-40°F से 302°F]

अधिकतम संचालन बिंदु 180 G (25°C पर) है

अंतर 25 मिनट (25°C)

स्विचिंग का समय बढ़ जाता है (१०% से ९०%) १.५μs तक

दुनिया भर में उपलब्ध

उत्पाद का कार्य

चार ध्रुवीय हॉल आईसी डिजाइन अधिकतम हद तक यांत्रिक तनाव को कम कर सकते हैं

तापमान-मुआवजे वाले चुंबकीय घटक -40° से 150° सेल्सियस [-40° फारेनहाइट से 302° फारेनहाइट] तक के तापमान के दायरे में स्थिर संचालन प्रदान कर सकते हैं

अनुप्रयोग लचीलापन के साथ 3.8Vdc से 30Vdc तक बिजली आपूर्ति वोल्टेज की एक विस्तृत श्रृंखला

डिजिटल, कलेक्टर ओपन-ड्रेन आउटपुट, विभिन्न सामान्य इलेक्ट्रॉनिक सर्किट के साथ कनेक्शन के लिए सुविधाजनक

उच्च संवेदनशीलता संस्करण का उपयोग उन संभावित अनुप्रयोगों में किया जा सकता है जिनके लिए उच्च परिशुद्धता या व्यापक अंतराल की आवश्यकता होती है

द्विध्रुवीय, लॉक या एकध्रुवीय चुंबकत्व

आवेदन

उद्योग

गति और घूर्णन गति सेंसर

टैकोमीटर, काउंटर पिकअप ट्रक

प्रवाह संवेदन

ब्रशलेस डीसी (सीधी धारा) मोटर का स्विच

मोटर और पंखे का नियंत्रण

रोबोट नियंत्रण

परिवहन:

गति और आरपीएम (प्रति मिनट मोड़) का पता लगाना

टैकोमीटर, काउंटर पिकअप ट्रक

मोटर और पंखे का नियंत्रण

विद्युत खिड़की लिफ्ट

कैब्रिबल की ऊपरी स्थिति

चिकित्सा देखभाल

मोटर संयोजन

- वितरण नियंत्रण

विनिर्देश:
