AM2302 तापमान आर्द्रता समग्र सेंसर परिवार के पर्यावरण नियंत्रण के लिए पालतू/पशुधन प्रजनन के लिए

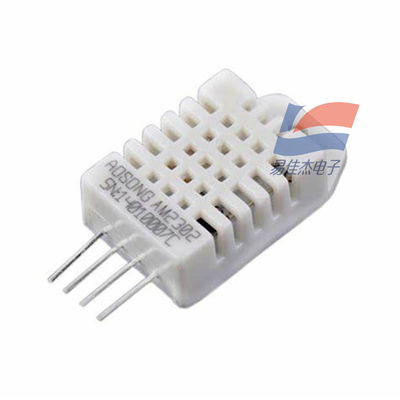

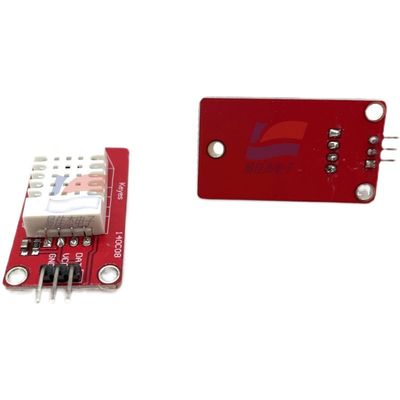

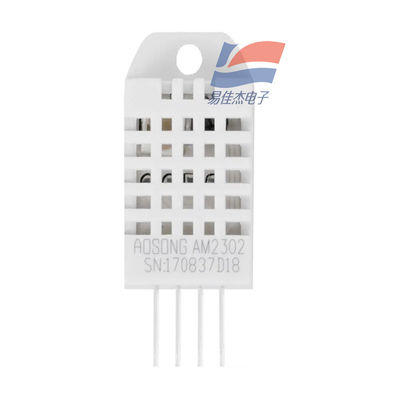

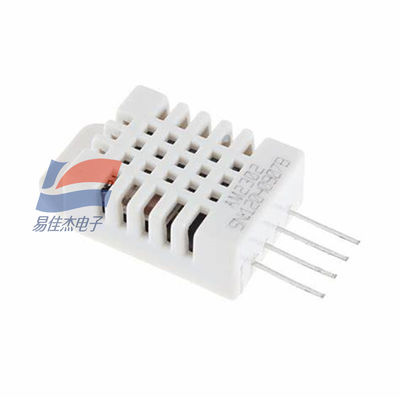

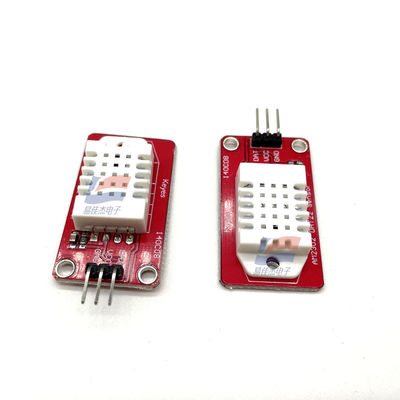

                                           AM2302 तापमान आर्द्रता संयुक्त सेंसर

1. अवलोकन:

AM2302 एक संयुक्त तापमान और आर्द्रता सेंसर है जिसमें कैलिब्रेटेड डिजिटल सिग्नल आउटपुट है। यह विशेष डिजिटल मॉड्यूल अधिग्रहण तकनीक और तापमान-आर्द्रता संवेदन तकनीक को लागू करता है, जो अत्यधिक उच्च विश्वसनीयता और उत्कृष्ट दीर्घकालिक स्थिरता सुनिश्चित करता है।

2. कार्य सिद्धांत:

सेंसर में एक कैपेसिटिव आर्द्रता-संवेदी तत्व, एक उच्च-सटीक तापमान-संवेदी तत्व और एक उच्च-प्रदर्शन 8-बिट माइक्रो कंट्रोलर होता है। अंशांकन गुणांक माइक्रो कंट्रोलर में एक प्रोग्राम के रूप में संग्रहीत किए जाते हैं, जिन्हें सेंसर के अंदर पता लगाए गए संकेतों की प्रक्रिया के दौरान कहा जाता है।

3. आपूर्ति वोल्टेज:

3.3 - 6V

4. सिग्नल ट्रांसमिशन:

• 40-बिट डेटा ट्रांसमिशन (MSB पहले) के साथ एक-तार सीरियल इंटरफ़ेस अपनाता है।
• संचार समय: प्रति चक्र लगभग 5ms।
• डेटा प्रारूप: 16-बिट आर्द्रता डेटा + 16-बिट तापमान डेटा + 8-बिट चेकसम।

5. माप सीमा और सटीकता:

• आर्द्रता:
  • सीमा: 0 - 100% RH
  • सटीकता: 2 - 5% RH
• तापमान:
  • सीमा: -40 - 80°C
  • सटीकता: ±0.5°C

6. बिजली की खपत:

2.5mA अधिकतम (रूपांतरण के दौरान, यानी, डेटा का अनुरोध करते समय)

7. आयाम:

• मुख्य बॉडी: 27mm x 59mm x 13.5mm
• केबल की लंबाई: 23cm

8. प्रतिक्रिया समय:

• AM2302 से होस्ट द्वारा पढ़ा गया तापमान और आर्द्रता डेटा हमेशा पिछले माप का मान होता है।
• जब दो मापों के बीच का अंतराल लंबा होता है, तो लगातार दो बार पढ़ें और दूसरे मान को वास्तविक समय का डेटा मानें।
• दो रीड के बीच न्यूनतम अंतराल: 2 सेकंड।

9. इंटरफ़ेस विवरण:

• आमतौर पर 3 - 5V पावर पिन, डेटा पिन और ग्राउंड पिन शामिल हैं।
• हालांकि यह डेटा ट्रांसमिशन के लिए एक ही तार का उपयोग करता है, यह डलास 1-वायर बस के साथ असंगत है।
• एकाधिक सेंसर के लिए, प्रत्येक का अपना स्वतंत्र डेटा पिन होना चाहिए।
• सेंसर में आंतरिक रूप से एक 5.1kΩ पुल-अप प्रतिरोधक होता है जो VCC और डेटा पिन को जोड़ता है, इसलिए बाहरी पुल-अप प्रतिरोधक आमतौर पर अनावश्यक होते हैं।
