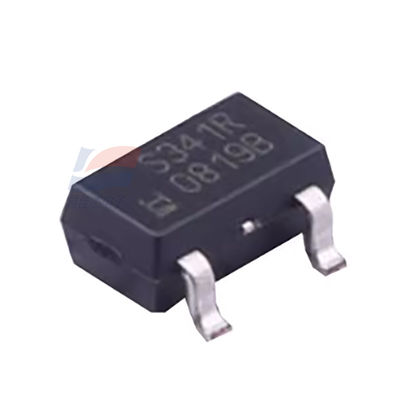

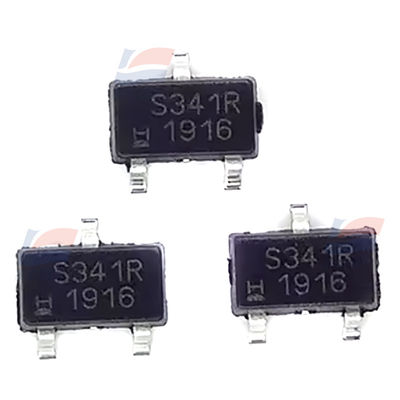

YJJ SS341RT सिंगल-पोल डिजिटल हॉल इफेक्ट सेंसर SOT23 3-पिन का उपयोग ब्रशलेस मोटरों में किया जाता है

उत्पाद विवरण:

SS341RT सिंगल-पोल डिजिटल हॉल इफेक्ट सेंसर SOT23 3-पिन का उपयोग ब्रशलेस मोटर्स में किया जाता है

विशेषताएँ:

SS340RT/SS440R सेंसर IC एक छोटा और सार्वभौमिक डिजिटल हॉल इफेक्ट डिवाइस है जो स्थायी चुंबक या इलेक्ट्रोमैग्नेट के चुंबकीय क्षेत्र द्वारा संचालित होता है। इन्हें यूनिपोलर: नॉर्थ (SS340RT) या साउथ (SS440R) पर प्रतिक्रिया देने के लिए डिज़ाइन किया गया है। ये यूनिपोलर हॉल IC तीन अलग-अलग चुंबकीय संवेदनशीलता प्रदान करते हैं।

संभावित अनुप्रयोगों की एक विस्तृत श्रृंखला को पूरा करने के लिए: • SS341RT और SS441R उच्चतम संवेदनशीलता प्रदान करते हैं, जिसमें 25°C[77°F] पर 75 G का विशिष्ट ऑपरेटिंग बिंदु होता है।

SS343RT और SS443R मध्यम संवेदनशीलता प्रदान करते हैं, जिसमें 25°C[77°F] पर 135 G का विशिष्ट ऑपरेटिंग बिंदु होता है।

SS349RT और SS449R की संवेदनशीलता सबसे कम है, जिसमें 25°C[77°F] पर 305 G का विशिष्ट ऑपरेटिंग बिंदु होता है। ये सेंसर दो पैकेज रूपों में आते हैं: • SS340RT में एक छोटा SOT-23 सतह माउंट पैकेज है।

SS440R एक लीड फ्लैट TO-92 प्रकार के पैकेज में उपलब्ध है।

SS340RT का छोटा आकार कम पीसी बोर्ड स्थान की आवश्यकता होती है, जिससे इसे छोटे घटकों के लिए उपयोग किया जा सकता है। इसकी 3 Vdc क्षमता का उपयोग कम-वोल्टेज अनुप्रयोगों में ऊर्जा दक्षता में सुधार के लिए किया जा सकता है।

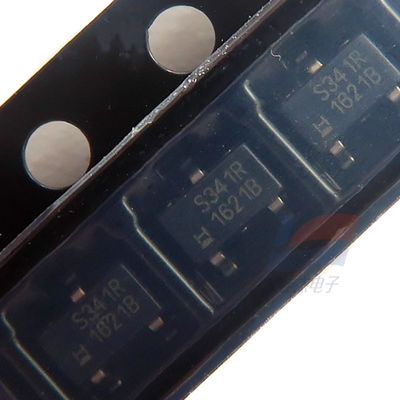

SS340RT श्रृंखला टेप और रीलों (प्रति रील 3,000) प्रदान करती है। SS440R श्रृंखला थोक पैकेजिंग (प्रति बैग 1,000 टुकड़े) में उपलब्ध है।

यूनिपोलर हॉल IC सेंसर एक छोटा, बहुउद्देश्यीय डिजिटल हॉल इफेक्ट डिवाइस है जिसे स्थायी चुंबक या इलेक्ट्रोमैग्नेट के चुंबकीय क्षेत्र द्वारा संचालित किया जा सकता है। इन्हें नॉर्थ से साउथ यूनिपोल पर प्रतिक्रिया देने के लिए डिज़ाइन किया गया है और इसमें उच्च, मध्यम और निम्न चुंबकीय संवेदनशीलता है। इसमें अंतर्निहित ध्रुवता रिवर्स कनेक्शन सुरक्षा है, जो स्थापना के दौरान डिवाइस को संभावित क्षति से बचा सकती है।

व्यापक तापमान रेंज: -40 °C से 150 °C

एप्लिकेशन प्रोग्राम के लचीलेपन को बढ़ाएं

कम वोल्टेज 3 V क्षमता

ESD क्लास 2 के साथ मजबूत IC डिज़ाइन

विशेषता

संख्यात्मक मान

प्रौद्योगिकी डिजिटल

स्थापना प्रकार पैच

चुंबकीय प्रकार यूनिपोलर है

पैकेज प्रकार SOT 23

पिनों की संख्या: 3

निर्माता भाग संख्या SS341RT

विवरण चुंबकीय स्विच यूनिपोलर SOT23-3

पैकेजिंग डिजी-रील?

श्रृंखला SS340RT

समारोह यूनिपोलर स्विच

प्रौद्योगिकी हॉल इफेक्ट

ध्रुवीकरण उत्तरी ध्रुव

सेंसिंग रेंज: -13.5mT ट्रिप, -1mT रिलीज

परीक्षण की स्थिति -40 ° C से 150 ° C

वोल्टेज - आपूर्ति 3V ~ 24V

वर्तमान - आपूर्ति (अधिकतम) 8mA

वर्तमान - आउटपुट (अधिकतम) 20mA

आउटपुट प्रकार ओपन कलेक्टर

विशेषताएँ -

ऑपरेटिंग तापमान: -40 ° C से 150 ° C (TA)

माउंटिंग प्रकार सतह माउंट

आपूर्तिकर्ता डिवाइस पैकेज SOT-23-3

पैकेज / केस TO-236-3, SC-59, SOT-23-3
