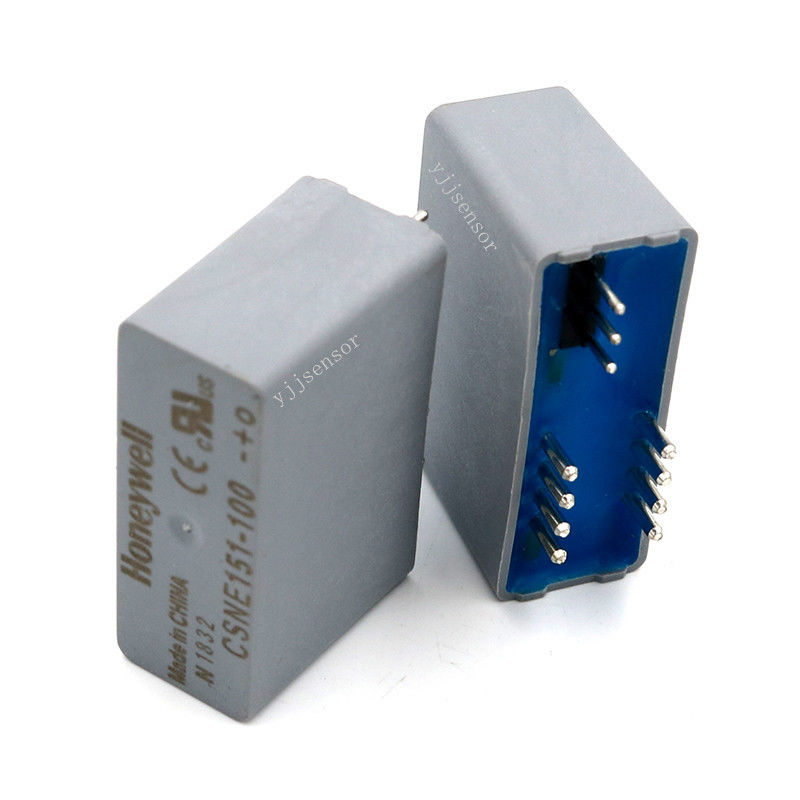

CSNE151-100 ऑटोमोटिव इलेक्ट्रॉनिक्स रोबोट के लिए क्लोज-लूप करंट सेंसर

CSNE151-100 ऑटोमोटिव इलेक्ट्रॉनिक्स रोबोट के लिए क्लोज्ड-लूप करंट सेंसर

कार्य सिद्धांत:

चुंबकीय मुआवजे के सिद्धांत के आधार पर, यह चुंबकीय प्रतिरोधी या हॉल प्रभाव प्रकार के एक बंद लूप करंट सेंसर से संबंधित है।यह लगातार शून्य के लिए सेंसर कोर में चुंबकीय प्रवाह को नियंत्रित करता हैशून्य प्रवाह को संतुलित करने के लिए आवश्यक धारा कंडक्टर के माध्यम से बहने वाले प्राथमिक धारा के आनुपातिक है। यह बंद-लूप धारा, डिवाइस आउटपुट के रूप में,प्राथमिक और द्वितीयक घुमावों के मोड़ अनुपात द्वारा स्केल डाउन प्राथमिक धारा को दर्शाता है, जिसे प्रतिरोधक के माध्यम से वोल्टेज में परिवर्तित किया जा सकता है।

विद्युत मापदंडः

• रेटेड करंटः 25A.t rms.
• माप सीमाः 0~±50A.t rms, 0~±90A.t rms.
• माप प्रतिरोधः ±15V बिजली आपूर्ति पर, अधिकतम ±25A के लिए 54360Ω, अधिकतम ±50A के लिए 54150Ω, अधिकतम ±90A के लिए 5454Ω।
• एनालॉग आउटपुट करंटः 25mA.
• मोड़ अनुपातः 1-2-3-4:1000.
• सटीकताः +25°C @25A: 优于 ±0.25% In (नामित धारा के ±0.25% से बेहतर) ।
• आपूर्ति वोल्टेजः ±12 से 15V (±5%)

सटीकता - गतिशील मापदंडः

• शून्य ऑफसेट करंटः @+25°C: 优于 ±0.15mA ( ±0.15mA से बेहतर) ।
• ऑफसेट करंट तापमान बहावः 0~70°C: 优于 ±0.6mA ( ±0.6mA से बेहतर) ।
• रैखिकताः 优于 ±0.2% ( ±0.2% से बेहतर) ।
• प्रतिक्रिया समयः @ 50%: 优于 200ns (200ns से बेहतर) ।
• बैंडविड्थ: डीसी से 200kHz तक।
• di/dt सटीक ट्रैकिंग: ₹50A/μs.

अन्य पैरामीटर:

• विद्युत इन्सुलेशन: 50 हर्ट्ज/1 मिनट, 5 केवी।
• ऑपरेटिंग तापमान सीमाः -40°C...+85°C.
• भंडारण तापमान सीमाः -40°C...+90°C.
• वर्तमान खपतः 12 + आउटपुट वर्तमान mA।
• माध्यमिक आंतरिक प्रतिरोधः (+70°C) 66Ω.
• प्राथमिक आंतरिक प्रतिरोधः <1.25/टर्न mΩ.
• वजन: 14 ग्राम।
• सेंसर आवास सामग्रीः पीबीटी 30% ग्लास फाइबर (यूएल 94-वी0 ग्रेड) के साथ।

उत्पाद की विशेषताएं:

• चुंबकीय मुआवजे के सिद्धांत के आधार पर उच्च माप सटीकता।
• डीसी, एसी, या धड़धड़ाकर धारा को मापने में सक्षम, व्यापक अनुप्रयोग के साथ।
• प्राथमिक/द्वितीय सर्किटों के बीच विद्युत अलगाव, सुरक्षा और हस्तक्षेप विरोधी सुनिश्चित करना।
• छोटे शून्य ऑफसेट वर्तमान और कम तापमान बहाव, विभिन्न तापमान वातावरण में स्थिर प्रदर्शन बनाए रखते हैं।
• कम प्रतिक्रिया समय, तेजी से बदलती धाराओं के लिए माप आवश्यकताओं को पूरा करने के लिए वर्तमान परिवर्तनों के तेजी से और सटीक ट्रैकिंग को सक्षम करता है।

अनुप्रयोग क्षेत्रः

• औद्योगिक क्षेत्रः सामान्य संचालन और सुरक्षा सुनिश्चित करने के लिए मोटर, आवृत्ति परिवर्तक और वेल्डिंग मशीन जैसे उपकरणों के लिए वर्तमान निगरानी और नियंत्रण।
• ऑटोमोटिव इलेक्ट्रॉनिक्स: विद्युत वाहनों के लिए बैटरी प्रबंधन प्रणालियों, ऑटोमोटिव इंजन नियंत्रण प्रणालियों, आदि में उपयोग किया जाता है, ऊर्जा प्रबंधन और दोष निदान के लिए वर्तमान की निगरानी के लिए।
• संचार और नेटवर्कः संचार उपकरणों के लिए स्थिर बिजली आपूर्ति और कुशल ऊर्जा उपयोग सुनिश्चित करने के लिए बिजली प्रणालियों में वर्तमान की निगरानी करता है।
• रोबोटिक्स: रोबोटों की गति को सटीक रूप से नियंत्रित करने के लिए मोटर करंट को सटीक रूप से मापने के लिए रोबोट ड्राइव सिस्टम में लागू किया जाता है।
